SHXLife® – Lebensdaueroptimierte Lackdrähte für maximale Performance auch unter Teilentladung
SHXLife® steht für eine neue Generation von Kupferlackdrähten, die selbst unter anspruchsvollsten Bedingungen – wie Teilentladung, Pulsbeanspruchung und Temperaturstress – außergewöhnlich langlebig bleiben. Das innovative Isolationssystem basiert auf etablierten Prozessen und übertrifft die Leistungsfähigkeit herkömmlicher Lösungen deutlich.
Durch den Einsatz von SHXLife® lässt sich die Lebensdauer der Anwendung bei gleichbleibender Schichtdicke um ein Vielfaches erhöhen. Alternativ können durch eine gezielte Reduzierung der Isolationsschichtdicke der Kupferfüllfaktor erhöht und somit die Effizienz der Anwendung gesteigert werden.
Ihre Vorteile mit SHXLife®

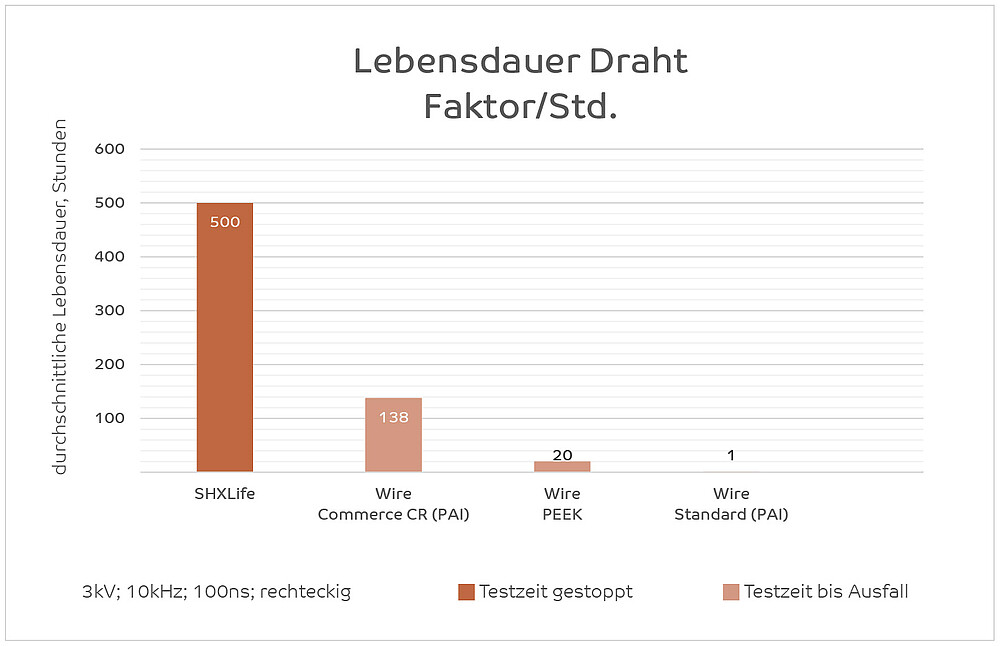

- 500-fache Lebensdauer gegenüber Standardlacken
- Thermische Klassen bis 240 °C
- Hervorragende Teilentladungsbeständigkeit – auch bei 800V+
- Höherer Füllfaktor dank reduzierter Schichtdicke
- Erhöhte Lebensdauer bei gleicher Schichtdicke
- Für Flach- und Runddrähte geeignet
- 100 % Inline-getestet
Technologiekonzept
SHXLife® setzt neue Maßstäbe in puncto Lebensdauer und Zuverlässigkeit
SHXLife® revolutioniert die Lebensdauer elektrischer Wicklungen bei gleichbleibenden Schichtdicken.
Durch ein speziell entwickeltes Lacksystem mit funktionalen Additiven wird eine besonders widerstandsfähige Schutzschicht ausgebildet, die selbst unter Teilentladung wirksam bleibt. Dadurch kann die Lebensdauer der Wicklungen signifikant verlängert werden.

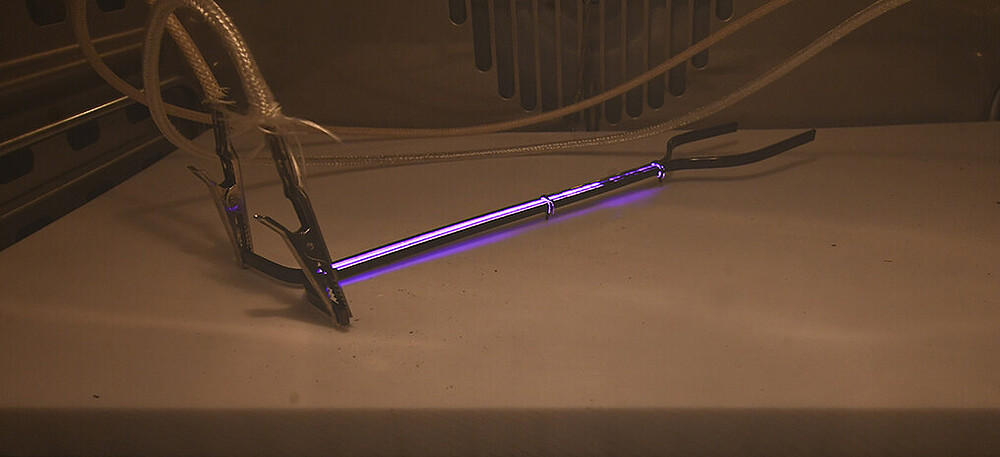

Das Ergebnis: Die schädigende Wirkung von Teilentladung wird gezielt verlangsamt und die Lebensdauer der Wicklungen um ein Vielfaches verlängert. Selbst bei gleichbleibender Isolationsschichtdicke erreicht SHXLife® im Vergleich zu Standardpolymeren eine über 500-fach längere Lebensdauer – ein entscheidender Vorteil für anspruchsvolle Hochvolt-Anwendungen.
Erhöhung des Kupferfüllfaktors durch reduzierte Schichtdicken
Effizienzsteigerung
SHXLife® eröffnet neue Spielräume für die Konstruktion elektrischer Maschinen: Das gezielte Zulassen definierter Teilentladungsniveaus ermöglicht es, Isolationsschichten zu reduzieren. Dadurch kann der Füllfaktor des Kupfers erhöht werden – mit direktem Einfluss auf Effizienz, Leistungsfähigkeit und die Realisierbarkeit kompakter Wickelgeometrien.
Kosteneffiziente Lösung für 800V+ Anwendungen
Wirtschaftlichkeit
Auch wirtschaftlich setzt SHXLife® neue Maßstäbe: Die enge Anlehnung an bewährte Prozesse ermöglicht deutliche Kostenvorteile gegenüber extrudierten Lösungen – bei gleichzeitig herausragender Performance.
Mit SHXLife® etabliert SHWire einen neuen Benchmark für langlebige und kosteneffiziente Drahtlösungen in der Elektromobilität – und leistet so einen wesentlichen Beitrag zur Umsetzung leistungsstarker, zukunftsfähiger Antriebskonzepte.
SHXLife® Produktprogramm
| Produktname | Temperaturklasse | Material | Lacksystem | Typ | Eigenschaften |
| SHXLife® 220 | 220 °C | Cu | PAI | Rund | Erhöhter Kupferfüllfaktor, Teilentladungsresistenz |
| SHXLife® 220 Flat | 220 °C | Cu | PAI | Flach | Erhöhter Kupferfüllfaktor, Teilentladungsresistenz |
| SHXLife® 240 (PI) | 240 °C | Cu | PI (Polyimid) | Rund | Höchste thermische & chemische Beständigkeit |
| SHXLife® 240 (PI) Flat | 240 °C | Cu | PI (Polyimid) | Flach | Höchste thermische & chemische Beständigkeit |
Typische Einsatzbereiche
- Traktionsantriebe in der E-Mobilität
- Umrichter & DC-DC-Wandler
- 800V+ Hochvolt-Systeme
- Pulsbelastete Wicklungen
- Kompakte Bauformen mit hohem Füllfaktor
- Industrieanwendungen im Hochvoltbereich oder extreme Anforderungen
Kontaktieren Sie uns
Erfahren Sie mehr über unsere hochwertigen Lackdrähte und unser Qualitätsversprechen. Kontaktieren Sie uns noch heute für eine individuelle Beratung und ein unverbindliches Angebot.
SHWire Vertrieb
+49-5281-988-0sales@sh-wire.de
Digitaler Lackdrahtschieber
Mit dem digitalen Lackdrahtschieber haben wir das bekannte und beliebte handliche Werkzeug vom Schreibtisch auf den Desktop gebracht.
Geben Sie einfach den gewünschten Nenndurchmesser des Lackdrahtes über das Eingabefeld ein oder nutzen Sie den Schieberegler. Auf einen Blick erhalten Sie nützliche Informationen zu Kupfer- und Aluminiumlackdraht basierend auf der IEC 60317-0-1.
- 0,030 mm
- 0,040 mm
- 0,045 mm
- 0,050 mm
- 0,053 mm
- 0,056 mm
- 0,060 mm
- 0,063 mm
- 0,067 mm
- 0,071 mm
- 0,075 mm
- 0,080 mm
- 0,085 mm
- 0,090 mm
- 0,095 mm
- 0,100 mm
- 0,106 mm
- 0,112 mm
- 0,118 mm
- 0,125 mm
- 0,132 mm
- 0,140 mm
- 0,150 mm
- 0,160 mm
- 0,170 mm
- 0,180 mm
- 0,190 mm
- 0,200 mm
- 0,212 mm
- 0,224 mm
- 0,236 mm
- 0,250 mm
- 0,265 mm
- 0,280 mm
- 0,300 mm
- 0,315 mm
- 0,335 mm
- 0,355 mm
- 0,375 mm
- 0,400 mm
- 0,425 mm
- 0,450 mm
- 0,475 mm
- 0,500 mm
- 0,530 mm
- 0,560 mm
- 0,600 mm
- 0,630 mm
- 0,670 mm
- 0,710 mm
- 0,750 mm
- 0,800 mm
- 0,850 mm
- 0,900 mm
- 0,950 mm
- 1,000 mm
- 1,060 mm
- 1,120 mm
- 1,180 mm
- 1,250 mm
- 1,320 mm
- 1,400 mm
- 1,500 mm
- 1,600 mm
- 1,700 mm
- 1,800 mm
- 1,900 mm
- 2,000 mm
- 2,120 mm
- 2,240 mm
- 2,360 mm
- 2,500 mm
- 2,650 mm
- 2,800 mm
- 3,000 mm
- 3,150 mm
- 3,350 mm
- 3,550 mm
- 3,750 mm
- 4,000 mm
- 4,250 mm
- 4,500 mm
- 4,750 mm
- 5,000 mm
| Leiter Nenn-Ø | 0,030 | mm | |
| Leiterquerschnitt | 0,001 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,002 | kg/km | |
| Kupfer | Widerstand min. | 21,765 | Ω/m |
| Widerstand max. | 26,601 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,006 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,033 | mm | |
| Lackisoliert Grad 1 max. | 0,037 | mm | |
| Lackisoliert Grad 2 min. | 0,038 | mm | |
| Lackisoliert Grad 2 max. | 0,041 | mm | |
| Leiter Nenn-Ø | 0,040 | mm | |
| Leiterquerschnitt | 0,001 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,003 | kg/km | |
| Kupfer | Widerstand min. | 12,379 | Ω/m |
| Widerstand max. | 14,827 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,011 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,044 | mm | |
| Lackisoliert Grad 1 max. | 0,049 | mm | |
| Lackisoliert Grad 2 min. | 0,050 | mm | |
| Lackisoliert Grad 2 max. | 0,054 | mm | |
| Leiter Nenn-Ø | 0,045 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,004 | kg/km | |
| Kupfer | Widerstand min. | 9,781 | Ω/m |
| Widerstand max. | 11,715 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,014 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,050 | mm | |
| Lackisoliert Grad 1 max. | 0,055 | mm | |
| Lackisoliert Grad 2 min. | 0,056 | mm | |
| Lackisoliert Grad 2 max. | 0,061 | mm | |
| Leiter Nenn-Ø | 0,050 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,005 | kg/km | |
| Kupfer | Widerstand min. | 7,9224 | Ω/m |
| Widerstand max. | 9,4894 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,018 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,055 | mm | |
| Lackisoliert Grad 1 max. | 0,060 | mm | |
| Lackisoliert Grad 2 min. | 0,061 | mm | |
| Lackisoliert Grad 2 max. | 0,066 | mm | |
| Leiter Nenn-Ø | 0,053 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,006 | kg/km | |
| Kupfer | Widerstand min. | 7,0509 | Ω/m |
| Widerstand max. | 8,4456 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,020 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,059 | mm | |
| Lackisoliert Grad 1 max. | 0,064 | mm | |
| Lackisoliert Grad 2 min. | 0,065 | mm | |
| Lackisoliert Grad 2 max. | 0,070 | mm | |
| Leiter Nenn-Ø | 0,056 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,007 | kg/km | |
| Kupfer | Widerstand min. | 6,3157 | Ω/m |
| Widerstand max. | 7,5649 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,022 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,062 | mm | |
| Lackisoliert Grad 1 max. | 0,067 | mm | |
| Lackisoliert Grad 2 min. | 0,068 | mm | |
| Lackisoliert Grad 2 max. | 0,074 | mm | |
| Leiter Nenn-Ø | 0,060 | mm | |
| Leiterquerschnitt | 0,003 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,008 | kg/km | |
| Kupfer | Widerstand min. | 5,5017 | Ω/m |
| Widerstand max. | 6,5899 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,025 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,066 | mm | |
| Lackisoliert Grad 1 max. | 0,072 | mm | |
| Lackisoliert Grad 2 min. | 0,073 | mm | |
| Lackisoliert Grad 2 max. | 0,079 | mm | |
| Leiter Nenn-Ø | 0,063 | mm | |
| Leiterquerschnitt | 0,003 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,008 | kg/km | |
| Kupfer | Widerstand min. | 4,9902 | Ω/m |
| Widerstand max. | 5,9772 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,028 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,069 | mm | |
| Lackisoliert Grad 1 max. | 0,076 | mm | |
| Lackisoliert Grad 2 min. | 0,077 | mm | |
| Lackisoliert Grad 2 max. | 0,083 | mm | |
| Leiter Nenn-Ø | 0,067 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,010 | kg/km | |
| Kupfer | Widerstand min. | 4,4121 | Ω/m |
| Widerstand max. | 5,2848 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,031 | kg/km | |
| Ø | Leiter min. | 0,064 | mm |
| Leiter max. | 0,070 | mm | |
| Lackisoliert Grad 1 min. | 0,074 | mm | |
| Lackisoliert Grad 1 max. | 0,080 | mm | |
| Lackisoliert Grad 2 min. | 0,081 | mm | |
| Lackisoliert Grad 2 max. | 0,088 | mm | |
| Leiter Nenn-Ø | 0,071 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,011 | kg/km | |
| Kupfer | Widerstand min. | 3,9290 | Ω/m |
| Widerstand max. | 4,7061 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,035 | kg/km | |
| Ø | Leiter min. | 0,068 | mm |
| Leiter max. | 0,074 | mm | |
| Lackisoliert Grad 1 min. | 0,078 | mm | |
| Lackisoliert Grad 1 max. | 0,084 | mm | |
| Lackisoliert Grad 2 min. | 0,085 | mm | |
| Lackisoliert Grad 2 max. | 0,091 | mm | |
| Leiter Nenn-Ø | 0,075 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,012 | kg/km | |
| Kupfer | Widerstand min. | 3,5471 | Ω/m |
| Widerstand max. | 4,2346 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,039 | kg/km | |
| Ø | Leiter min. | 0,072 | mm |
| Leiter max. | 0,078 | mm | |
| Lackisoliert Grad 1 min. | 0,082 | mm | |
| Lackisoliert Grad 1 max. | 0,089 | mm | |
| Lackisoliert Grad 2 min. | 0,090 | mm | |
| Lackisoliert Grad 2 max. | 0,095 | mm | |
| Leiter Nenn-Ø | 0,080 | mm | |
| Leiterquerschnitt | 0,005 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,014 | kg/km | |
| Kupfer | Widerstand min. | 3,1326 | Ω/m |
| Widerstand max. | 3,7025 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,045 | kg/km | |
| Ø | Leiter min. | 0,077 | mm |
| Leiter max. | 0,083 | mm | |
| Lackisoliert Grad 1 min. | 0,087 | mm | |
| Lackisoliert Grad 1 max. | 0,094 | mm | |
| Lackisoliert Grad 2 min. | 0,095 | mm | |
| Lackisoliert Grad 2 max. | 0,101 | mm | |
| Leiter Nenn-Ø | 0,085 | mm | |
| Leiterquerschnitt | 0,006 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,015 | kg/km | |
| Kupfer | Widerstand min. | 2,7867 | Ω/m |
| Widerstand max. | 3,2648 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,051 | kg/km | |
| Ø | Leiter min. | 0,082 | mm |
| Leiter max. | 0,088 | mm | |
| Lackisoliert Grad 1 min. | 0,093 | mm | |
| Lackisoliert Grad 1 max. | 0,100 | mm | |
| Lackisoliert Grad 2 min. | 0,101 | mm | |
| Lackisoliert Grad 2 max. | 0,107 | mm | |
| Leiter Nenn-Ø | 0,090 | mm | |
| Leiterquerschnitt | 0,006 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,017 | kg/km | |
| Kupfer | Widerstand min. | 2,4951 | Ω/m |
| Widerstand max. | 2,9003 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,057 | kg/km | |
| Ø | Leiter min. | 0,087 | mm |
| Leiter max. | 0,093 | mm | |
| Lackisoliert Grad 1 min. | 0,098 | mm | |
| Lackisoliert Grad 1 max. | 0,105 | mm | |
| Lackisoliert Grad 2 min. | 0,106 | mm | |
| Lackisoliert Grad 2 max. | 0,113 | mm | |
| Leiter Nenn-Ø | 0,095 | mm | |
| Leiterquerschnitt | 0,007 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,019 | kg/km | |
| Kupfer | Widerstand min. | 2,2470 | Ω/m |
| Widerstand max. | 2,5936 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,063 | kg/km | |
| Ø | Leiter min. | 0,092 | mm |
| Leiter max. | 0,098 | mm | |
| Lackisoliert Grad 1 min. | 0,103 | mm | |
| Lackisoliert Grad 1 max. | 0,111 | mm | |
| Lackisoliert Grad 2 min. | 0,112 | mm | |
| Lackisoliert Grad 2 max. | 0,119 | mm | |
| Leiter Nenn-Ø | 0,100 | mm | |
| Leiterquerschnitt | 0,008 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,021 | kg/km | |
| Kupfer | Widerstand min. | 2,0342 | Ω/m |
| Widerstand max. | 2,3331 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,070 | kg/km | |
| Ø | Leiter min. | 0,097 | mm |
| Leiter max. | 0,103 | mm | |
| Lackisoliert Grad 1 min. | 0,108 | mm | |
| Lackisoliert Grad 1 max. | 0,117 | mm | |
| Lackisoliert Grad 2 min. | 0,118 | mm | |
| Lackisoliert Grad 2 max. | 0,125 | mm | |
| Leiter Nenn-Ø | 0,106 | mm | |
| Leiterquerschnitt | 0,009 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,024 | kg/km | |
| Kupfer | Widerstand min. | 1,8164 | Ω/m |
| Widerstand max. | 2,0692 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,079 | kg/km | |
| Ø | Leiter min. | 0,103 | mm |
| Leiter max. | 0,109 | mm | |
| Lackisoliert Grad 1 min. | 0,115 | mm | |
| Lackisoliert Grad 1 max. | 0,123 | mm | |
| Lackisoliert Grad 2 min. | 0,124 | mm | |
| Lackisoliert Grad 2 max. | 0,132 | mm | |
| Leiter Nenn-Ø | 0,112 | mm | |
| Leiterquerschnitt | 0,010 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,027 | kg/km | |
| Kupfer | Widerstand min. | 1,6318 | Ω/m |
| Widerstand max. | 1,8407 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,088 | kg/km | |
| Ø | Leiter min. | 0,109 | mm |
| Leiter max. | 0,115 | mm | |
| Lackisoliert Grad 1 min. | 0,121 | mm | |
| Lackisoliert Grad 1 max. | 0,130 | mm | |
| Lackisoliert Grad 2 min. | 0,131 | mm | |
| Lackisoliert Grad 2 max. | 0,139 | mm | |
| Leiter Nenn-Ø | 0,118 | mm | |
| Leiterquerschnitt | 0,011 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,030 | kg/km | |
| Kupfer | Widerstand min. | 1,4740 | Ω/m |
| Widerstand max. | 1,6599 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,098 | kg/km | |
| Ø | Leiter min. | 0,115 | mm |
| Leiter max. | 0,121 | mm | |
| Lackisoliert Grad 1 min. | 0,128 | mm | |
| Lackisoliert Grad 1 max. | 0,136 | mm | |
| Lackisoliert Grad 2 min. | 0,137 | mm | |
| Lackisoliert Grad 2 max. | 0,145 | mm | |
| Leiter Nenn-Ø | 0,125 | mm | |
| Leiterquerschnitt | 0,012 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,033 | kg/km | |
| Kupfer | Widerstand min. | 1,3172 | Ω/m |
| Widerstand max. | 1,4749 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,109 | kg/km | |
| Ø | Leiter min. | 0,122 | mm |
| Leiter max. | 0,128 | mm | |
| Lackisoliert Grad 1 min. | 0,135 | mm | |
| Lackisoliert Grad 1 max. | 0,144 | mm | |
| Lackisoliert Grad 2 min. | 0,145 | mm | |
| Lackisoliert Grad 2 max. | 0,154 | mm | |
| Leiter Nenn-Ø | 0,132 | mm | |
| Leiterquerschnitt | 0,014 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,037 | kg/km | |
| Kupfer | Widerstand min. | 1,1841 | Ω/m |
| Widerstand max. | 1,3192 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,122 | kg/km | |
| Ø | Leiter min. | 0,129 | mm |
| Leiter max. | 0,135 | mm | |
| Lackisoliert Grad 1 min. | 0,143 | mm | |
| Lackisoliert Grad 1 max. | 0,152 | mm | |
| Lackisoliert Grad 2 min. | 0,153 | mm | |
| Lackisoliert Grad 2 max. | 0,162 | mm | |
| Leiter Nenn-Ø | 0,140 | mm | |
| Leiterquerschnitt | 0,015 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,042 | kg/km | |
| Kupfer | Widerstand min. | 1,0553 | Ω/m |
| Widerstand max. | 1,1696 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,137 | kg/km | |
| Ø | Leiter min. | 0,137 | mm |
| Leiter max. | 0,143 | mm | |
| Lackisoliert Grad 1 min. | 0,151 | mm | |
| Lackisoliert Grad 1 max. | 0,160 | mm | |
| Lackisoliert Grad 2 min. | 0,161 | mm | |
| Lackisoliert Grad 2 max. | 0,171 | mm | |
| Leiter Nenn-Ø | 0,150 | mm | |
| Leiterquerschnitt | 0,018 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,048 | kg/km | |
| Kupfer | Widerstand min. | 0,9219 | Ω/m |
| Widerstand max. | 1,0159 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,158 | kg/km | |
| Ø | Leiter min. | 0,147 | mm |
| Leiter max. | 0,153 | mm | |
| Lackisoliert Grad 1 min. | 0,162 | mm | |
| Lackisoliert Grad 1 max. | 0,171 | mm | |
| Lackisoliert Grad 2 min. | 0,172 | mm | |
| Lackisoliert Grad 2 max. | 0,182 | mm | |
| Leiter Nenn-Ø | 0,160 | mm | |
| Leiterquerschnitt | 0,020 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,054 | kg/km | |
| Kupfer | Widerstand min. | 0,8122 | Ω/m |
| Widerstand max. | 0,8906 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,179 | kg/km | |
| Ø | Leiter min. | 0,157 | mm |
| Leiter max. | 0,163 | mm | |
| Lackisoliert Grad 1 min. | 0,172 | mm | |
| Lackisoliert Grad 1 max. | 0,182 | mm | |
| Lackisoliert Grad 2 min. | 0,183 | mm | |
| Lackisoliert Grad 2 max. | 0,194 | mm | |
| Leiter Nenn-Ø | 0,170 | mm | |
| Leiterquerschnitt | 0,023 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,061 | kg/km | |
| Kupfer | Widerstand min. | 0,7211 | Ω/m |
| Widerstand max. | 0,7871 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,202 | kg/km | |
| Ø | Leiter min. | 0,167 | mm |
| Leiter max. | 0,173 | mm | |
| Lackisoliert Grad 1 min. | 0,183 | mm | |
| Lackisoliert Grad 1 max. | 0,194 | mm | |
| Lackisoliert Grad 2 min. | 0,195 | mm | |
| Lackisoliert Grad 2 max. | 0,205 | mm | |
| Leiter Nenn-Ø | 0,180 | mm | |
| Leiterquerschnitt | 0,025 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,069 | kg/km | |
| Kupfer | Widerstand min. | 0,6444 | Ω/m |
| Widerstand max. | 0,7007 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,227 | kg/km | |
| Ø | Leiter min. | 0,177 | mm |
| Leiter max. | 0,183 | mm | |
| Lackisoliert Grad 1 min. | 0,193 | mm | |
| Lackisoliert Grad 1 max. | 0,204 | mm | |
| Lackisoliert Grad 2 min. | 0,205 | mm | |
| Lackisoliert Grad 2 max. | 0,217 | mm | |
| Leiter Nenn-Ø | 0,190 | mm | |
| Leiterquerschnitt | 0,028 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,077 | kg/km | |
| Kupfer | Widerstand min. | 0,5794 | Ω/m |
| Widerstand max. | 0,6278 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,253 | kg/km | |
| Ø | Leiter min. | 0,187 | mm |
| Leiter max. | 0,193 | mm | |
| Lackisoliert Grad 1 min. | 0,204 | mm | |
| Lackisoliert Grad 1 max. | 0,216 | mm | |
| Lackisoliert Grad 2 min. | 0,217 | mm | |
| Lackisoliert Grad 2 max. | 0,228 | mm | |
| Leiter Nenn-Ø | 0,200 | mm | |
| Leiterquerschnitt | 0,031 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,085 | kg/km | |
| Kupfer | Widerstand min. | 0,5237 | Ω/m |
| Widerstand max. | 0,5657 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,280 | kg/km | |
| Ø | Leiter min. | 0,197 | mm |
| Leiter max. | 0,203 | mm | |
| Lackisoliert Grad 1 min. | 0,214 | mm | |
| Lackisoliert Grad 1 max. | 0,226 | mm | |
| Lackisoliert Grad 2 min. | 0,227 | mm | |
| Lackisoliert Grad 2 max. | 0,239 | mm | |
| Leiter Nenn-Ø | 0,212 | mm | |
| Leiterquerschnitt | 0,035 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,095 | kg/km | |
| Kupfer | Widerstand min. | 0,4669 | Ω/m |
| Widerstand max. | 0,5026 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,315 | kg/km | |
| Ø | Leiter min. | 0,209 | mm |
| Leiter max. | 0,215 | mm | |
| Lackisoliert Grad 1 min. | 0,227 | mm | |
| Lackisoliert Grad 1 max. | 0,240 | mm | |
| Lackisoliert Grad 2 min. | 0,241 | mm | |
| Lackisoliert Grad 2 max. | 0,254 | mm | |
| Leiter Nenn-Ø | 0,224 | mm | |
| Leiterquerschnitt | 0,039 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,106 | kg/km | |
| Kupfer | Widerstand min. | 0,4188 | Ω/m |
| Widerstand max. | 0,4495 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,352 | kg/km | |
| Ø | Leiter min. | 0,221 | mm |
| Leiter max. | 0,227 | mm | |
| Lackisoliert Grad 1 min. | 0,239 | mm | |
| Lackisoliert Grad 1 max. | 0,252 | mm | |
| Lackisoliert Grad 2 min. | 0,253 | mm | |
| Lackisoliert Grad 2 max. | 0,266 | mm | |
| Leiter Nenn-Ø | 0,236 | mm | |
| Leiterquerschnitt | 0,044 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,118 | kg/km | |
| Kupfer | Widerstand min. | 0,3747 | Ω/m |
| Widerstand max. | 0,4079 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,390 | kg/km | |
| Ø | Leiter min. | 0,232 | mm |
| Leiter max. | 0,240 | mm | |
| Lackisoliert Grad 1 min. | 0,253 | mm | |
| Lackisoliert Grad 1 max. | 0,267 | mm | |
| Lackisoliert Grad 2 min. | 0,268 | mm | |
| Lackisoliert Grad 2 max. | 0,283 | mm | |
| Leiter Nenn-Ø | 0,250 | mm | |
| Leiterquerschnitt | 0,049 | mm² | |
| Alu | Widerstand min. | 0,5452 | Ω/m |
| Widerstand max. | 0,5927 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,133 | kg/km | |
| Kupfer | Widerstand min. | 0,3345 | Ω/m |
| Widerstand max. | 0,3628 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,438 | kg/km | |
| Ø | Leiter min. | 0,246 | mm |
| Leiter max. | 0,254 | mm | |
| Lackisoliert Grad 1 min. | 0,267 | mm | |
| Lackisoliert Grad 1 max. | 0,281 | mm | |
| Lackisoliert Grad 2 min. | 0,282 | mm | |
| Lackisoliert Grad 2 max. | 0,297 | mm | |
| Leiter Nenn-Ø | 0,265 | mm | |
| Leiterquerschnitt | 0,055 | mm² | |
| Alu | Widerstand min. | 0,4861 | Ω/m |
| Widerstand max. | 0,5265 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,149 | kg/km | |
| Kupfer | Widerstand min. | 0,2982 | Ω/m |
| Widerstand max. | 0,3223 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,492 | kg/km | |
| Ø | Leiter min. | 0,261 | mm |
| Leiter max. | 0,269 | mm | |
| Lackisoliert Grad 1 min. | 0,283 | mm | |
| Lackisoliert Grad 1 max. | 0,297 | mm | |
| Lackisoliert Grad 2 min. | 0,298 | mm | |
| Lackisoliert Grad 2 max. | 0,314 | mm | |
| Leiter Nenn-Ø | 0,280 | mm | |
| Leiterquerschnitt | 0,062 | mm² | |
| Alu | Widerstand min. | 0,4361 | Ω/m |
| Widerstand max. | 0,4708 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,166 | kg/km | |
| Kupfer | Widerstand min. | 0,2676 | Ω/m |
| Widerstand max. | 0,2882 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,549 | kg/km | |
| Ø | Leiter min. | 0,276 | mm |
| Leiter max. | 0,284 | mm | |
| Lackisoliert Grad 1 min. | 0,298 | mm | |
| Lackisoliert Grad 1 max. | 0,312 | mm | |
| Lackisoliert Grad 2 min. | 0,313 | mm | |
| Lackisoliert Grad 2 max. | 0,329 | mm | |
| Leiter Nenn-Ø | 0,300 | mm | |
| Leiterquerschnitt | 0,071 | mm² | |
| Alu | Widerstand min. | 0,3806 | Ω/m |
| Widerstand max. | 0,4094 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,191 | kg/km | |
| Kupfer | Widerstand min. | 0,2335 | Ω/m |
| Widerstand max. | 0,2506 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,631 | kg/km | |
| Ø | Leiter min. | 0,296 | mm |
| Leiter max. | 0,304 | mm | |
| Lackisoliert Grad 1 min. | 0,319 | mm | |
| Lackisoliert Grad 1 max. | 0,334 | mm | |
| Lackisoliert Grad 2 min. | 0,335 | mm | |
| Lackisoliert Grad 2 max. | 0,352 | mm | |
| Leiter Nenn-Ø | 0,315 | mm | |
| Leiterquerschnitt | 0,078 | mm² | |
| Alu | Widerstand min. | 0,3456 | Ω/m |
| Widerstand max. | 0,3708 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,210 | kg/km | |
| Kupfer | Widerstand min. | 0,2121 | Ω/m |
| Widerstand max. | 0,2270 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,695 | kg/km | |
| Ø | Leiter min. | 0,311 | mm |
| Leiter max. | 0,319 | mm | |
| Lackisoliert Grad 1 min. | 0,334 | mm | |
| Lackisoliert Grad 1 max. | 0,349 | mm | |
| Lackisoliert Grad 2 min. | 0,350 | mm | |
| Lackisoliert Grad 2 max. | 0,367 | mm | |
| Leiter Nenn-Ø | 0,335 | mm | |
| Leiterquerschnitt | 0,088 | mm² | |
| Alu | Widerstand min. | 0,3061 | Ω/m |
| Widerstand max. | 0,3274 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,238 | kg/km | |
| Kupfer | Widerstand min. | 0,1878 | Ω/m |
| Widerstand max. | 0,2004 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,786 | kg/km | |
| Ø | Leiter min. | 0,331 | mm |
| Leiter max. | 0,339 | mm | |
| Lackisoliert Grad 1 min. | 0,355 | mm | |
| Lackisoliert Grad 1 max. | 0,372 | mm | |
| Lackisoliert Grad 2 min. | 0,373 | mm | |
| Lackisoliert Grad 2 max. | 0,391 | mm | |
| Leiter Nenn-Ø | 0,355 | mm | |
| Leiterquerschnitt | 0,099 | mm² | |
| Alu | Widerstand min. | 0,2729 | Ω/m |
| Widerstand max. | 0,2911 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,267 | kg/km | |
| Kupfer | Widerstand min. | 0,1674 | Ω/m |
| Widerstand max. | 0,1782 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,883 | kg/km | |
| Ø | Leiter min. | 0,351 | mm |
| Leiter max. | 0,359 | mm | |
| Lackisoliert Grad 1 min. | 0,375 | mm | |
| Lackisoliert Grad 1 max. | 0,392 | mm | |
| Lackisoliert Grad 2 min. | 0,393 | mm | |
| Lackisoliert Grad 2 max. | 0,411 | mm | |
| Leiter Nenn-Ø | 0,375 | mm | |
| Leiterquerschnitt | 0,110 | mm² | |
| Alu | Widerstand min. | 0,2436 | Ω/m |
| Widerstand max. | 0,2620 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,298 | kg/km | |
| Kupfer | Widerstand min. | 0,1495 | Ω/m |
| Widerstand max. | 0,1604 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,985 | kg/km | |
| Ø | Leiter min. | 0,370 | mm |
| Leiter max. | 0,380 | mm | |
| Lackisoliert Grad 1 min. | 0,396 | mm | |
| Lackisoliert Grad 1 max. | 0,414 | mm | |
| Lackisoliert Grad 2 min. | 0,415 | mm | |
| Lackisoliert Grad 2 max. | 0,434 | mm | |
| Leiter Nenn-Ø | 0,400 | mm | |
| Leiterquerschnitt | 0,126 | mm² | |
| Alu | Widerstand min. | 0,2144 | Ω/m |
| Widerstand max. | 0,2299 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,339 | kg/km | |
| Kupfer | Widerstand min. | 0,1316 | Ω/m |
| Widerstand max. | 0,1407 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,121 | kg/km | |
| Ø | Leiter min. | 0,395 | mm |
| Leiter max. | 0,405 | mm | |
| Lackisoliert Grad 1 min. | 0,421 | mm | |
| Lackisoliert Grad 1 max. | 0,439 | mm | |
| Lackisoliert Grad 2 min. | 0,440 | mm | |
| Lackisoliert Grad 2 max. | 0,459 | mm | |
| Leiter Nenn-Ø | 0,425 | mm | |
| Leiterquerschnitt | 0,142 | mm² | |
| Alu | Widerstand min. | 0,1902 | Ω/m |
| Widerstand max. | 0,2033 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,383 | kg/km | |
| Kupfer | Widerstand min. | 0,1167 | Ω/m |
| Widerstand max. | 0,1245 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,265 | kg/km | |
| Ø | Leiter min. | 0,420 | mm |
| Leiter max. | 0,430 | mm | |
| Lackisoliert Grad 1 min. | 0,447 | mm | |
| Lackisoliert Grad 1 max. | 0,466 | mm | |
| Lackisoliert Grad 2 min. | 0,467 | mm | |
| Lackisoliert Grad 2 max. | 0,488 | mm | |
| Leiter Nenn-Ø | 0,450 | mm | |
| Leiterquerschnitt | 0,159 | mm² | |
| Alu | Widerstand min. | 0,1699 | Ω/m |
| Widerstand max. | 0,1811 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,429 | kg/km | |
| Kupfer | Widerstand min. | 0,1042 | Ω/m |
| Widerstand max. | 0,1109 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,419 | kg/km | |
| Ø | Leiter min. | 0,445 | mm |
| Leiter max. | 0,455 | mm | |
| Lackisoliert Grad 1 min. | 0,472 | mm | |
| Lackisoliert Grad 1 max. | 0,491 | mm | |
| Lackisoliert Grad 2 min. | 0,492 | mm | |
| Lackisoliert Grad 2 max. | 0,513 | mm | |
| Leiter Nenn-Ø | 0,475 | mm | |
| Leiterquerschnitt | 0,177 | mm² | |
| Alu | Widerstand min. | 0,1527 | Ω/m |
| Widerstand max. | 0,1624 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,478 | kg/km | |
| Kupfer | Widerstand min. | 0,0937 | Ω/m |
| Widerstand max. | 0,0994 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,581 | kg/km | |
| Ø | Leiter min. | 0,470 | mm |
| Leiter max. | 0,480 | mm | |
| Lackisoliert Grad 1 min. | 0,499 | mm | |
| Lackisoliert Grad 1 max. | 0,519 | mm | |
| Lackisoliert Grad 2 min. | 0,520 | mm | |
| Lackisoliert Grad 2 max. | 0,541 | mm | |
| Leiter Nenn-Ø | 0,500 | mm | |
| Leiterquerschnitt | 0,196 | mm² | |
| Alu | Widerstand min. | 0,1379 | Ω/m |
| Widerstand max. | 0,1464 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,530 | kg/km | |
| Kupfer | Widerstand min. | 0,0846 | Ω/m |
| Widerstand max. | 0,0896 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,751 | kg/km | |
| Ø | Leiter min. | 0,495 | mm |
| Leiter max. | 0,505 | mm | |
| Lackisoliert Grad 1 min. | 0,524 | mm | |
| Lackisoliert Grad 1 max. | 0,544 | mm | |
| Lackisoliert Grad 2 min. | 0,545 | mm | |
| Lackisoliert Grad 2 max. | 0,566 | mm | |
| Leiter Nenn-Ø | 0,530 | mm | |
| Leiterquerschnitt | 0,221 | mm² | |
| Alu | Widerstand min. | 0,1224 | Ω/m |
| Widerstand max. | 0,1306 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,596 | kg/km | |
| Kupfer | Widerstand min. | 0,0751 | Ω/m |
| Widerstand max. | 0,0800 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,968 | kg/km | |
| Ø | Leiter min. | 0,524 | mm |
| Leiter max. | 0,536 | mm | |
| Lackisoliert Grad 1 min. | 0,555 | mm | |
| Lackisoliert Grad 1 max. | 0,576 | mm | |
| Lackisoliert Grad 2 min. | 0,577 | mm | |
| Lackisoliert Grad 2 max. | 0,600 | mm | |
| Leiter Nenn-Ø | 0,560 | mm | |
| Leiterquerschnitt | 0,246 | mm² | |
| Alu | Widerstand min. | 0,1098 | Ω/m |
| Widerstand max. | 0,1169 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,665 | kg/km | |
| Kupfer | Widerstand min. | 0,0674 | Ω/m |
| Widerstand max. | 0,0715 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,197 | kg/km | |
| Ø | Leiter min. | 0,554 | mm |
| Leiter max. | 0,566 | mm | |
| Lackisoliert Grad 1 min. | 0,585 | mm | |
| Lackisoliert Grad 1 max. | 0,606 | mm | |
| Lackisoliert Grad 2 min. | 0,607 | mm | |
| Lackisoliert Grad 2 max. | 0,630 | mm | |
| Leiter Nenn-Ø | 0,600 | mm | |
| Leiterquerschnitt | 0,283 | mm² | |
| Alu | Widerstand min. | 0,0958 | Ω/m |
| Widerstand max. | 0,1017 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,763 | kg/km | |
| Kupfer | Widerstand min. | 0,0588 | Ω/m |
| Widerstand max. | 0,0622 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,522 | kg/km | |
| Ø | Leiter min. | 0,594 | mm |
| Leiter max. | 0,606 | mm | |
| Lackisoliert Grad 1 min. | 0,627 | mm | |
| Lackisoliert Grad 1 max. | 0,649 | mm | |
| Lackisoliert Grad 2 min. | 0,650 | mm | |
| Lackisoliert Grad 2 max. | 0,674 | mm | |
| Leiter Nenn-Ø | 0,630 | mm | |
| Leiterquerschnitt | 0,312 | mm² | |
| Alu | Widerstand min. | 0,0870 | Ω/m |
| Widerstand max. | 0,0921 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,842 | kg/km | |
| Kupfer | Widerstand min. | 0,0534 | Ω/m |
| Widerstand max. | 0,0564 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,781 | kg/km | |
| Ø | Leiter min. | 0,624 | mm |
| Leiter max. | 0,636 | mm | |
| Lackisoliert Grad 1 min. | 0,657 | mm | |
| Lackisoliert Grad 1 max. | 0,679 | mm | |
| Lackisoliert Grad 2 min. | 0,680 | mm | |
| Lackisoliert Grad 2 max. | 0,704 | mm | |
| Leiter Nenn-Ø | 0,670 | mm | |
| Leiterquerschnitt | 0,353 | mm² | |
| Alu | Widerstand min. | 0,0767 | Ω/m |
| Widerstand max. | 0,0816 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,952 | kg/km | |
| Kupfer | Widerstand min. | 0,0471 | Ω/m |
| Widerstand max. | 0,0499 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,145 | kg/km | |
| Ø | Leiter min. | 0,663 | mm |
| Leiter max. | 0,677 | mm | |
| Lackisoliert Grad 1 min. | 0,698 | mm | |
| Lackisoliert Grad 1 max. | 0,722 | mm | |
| Lackisoliert Grad 2 min. | 0,723 | mm | |
| Lackisoliert Grad 2 max. | 0,749 | mm | |
| Leiter Nenn-Ø | 0,710 | mm | |
| Leiterquerschnitt | 0,396 | mm² | |
| Alu | Widerstand min. | 0,0684 | Ω/m |
| Widerstand max. | 0,0726 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,069 | kg/km | |
| Kupfer | Widerstand min. | 0,0420 | Ω/m |
| Widerstand max. | 0,0444 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,532 | kg/km | |
| Ø | Leiter min. | 0,703 | mm |
| Leiter max. | 0,717 | mm | |
| Lackisoliert Grad 1 min. | 0,738 | mm | |
| Lackisoliert Grad 1 max. | 0,762 | mm | |
| Lackisoliert Grad 2 min. | 0,763 | mm | |
| Lackisoliert Grad 2 max. | 0,789 | mm | |
| Leiter Nenn-Ø | 0,750 | mm | |
| Leiterquerschnitt | 0,442 | mm² | |
| Alu | Widerstand min. | 0,0612 | Ω/m |
| Widerstand max. | 0,0651 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,193 | kg/km | |
| Kupfer | Widerstand min. | 0,0376 | Ω/m |
| Widerstand max. | 0,0399 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,941 | kg/km | |
| Ø | Leiter min. | 0,742 | mm |
| Leiter max. | 0,758 | mm | |
| Lackisoliert Grad 1 min. | 0,780 | mm | |
| Lackisoliert Grad 1 max. | 0,805 | mm | |
| Lackisoliert Grad 2 min. | 0,806 | mm | |
| Lackisoliert Grad 2 max. | 0,834 | mm | |
| Leiter Nenn-Ø | 0,800 | mm | |
| Leiterquerschnitt | 0,503 | mm² | |
| Alu | Widerstand min. | 0,0539 | Ω/m |
| Widerstand max. | 0,0572 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,357 | kg/km | |
| Kupfer | Widerstand min. | 0,0331 | Ω/m |
| Widerstand max. | 0,0350 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 4,484 | kg/km | |
| Ø | Leiter min. | 0,792 | mm |
| Leiter max. | 0,808 | mm | |
| Lackisoliert Grad 1 min. | 0,830 | mm | |
| Lackisoliert Grad 1 max. | 0,855 | mm | |
| Lackisoliert Grad 2 min. | 0,856 | mm | |
| Lackisoliert Grad 2 max. | 0,884 | mm | |
| Leiter Nenn-Ø | 0,850 | mm | |
| Leiterquerschnitt | 0,567 | mm² | |
| Alu | Widerstand min. | 0,0477 | Ω/m |
| Widerstand max. | 0,0507 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,532 | kg/km | |
| Kupfer | Widerstand min. | 0,0292 | Ω/m |
| Widerstand max. | 0,0310 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 5,062 | kg/km | |
| Ø | Leiter min. | 0,841 | mm |
| Leiter max. | 0,859 | mm | |
| Lackisoliert Grad 1 min. | 0,882 | mm | |
| Lackisoliert Grad 1 max. | 0,909 | mm | |
| Lackisoliert Grad 2 min. | 0,910 | mm | |
| Lackisoliert Grad 2 max. | 0,939 | mm | |
| Leiter Nenn-Ø | 0,900 | mm | |
| Leiterquerschnitt | 0,636 | mm² | |
| Alu | Widerstand min. | 0,0426 | Ω/m |
| Widerstand max. | 0,0452 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,718 | kg/km | |
| Kupfer | Widerstand min. | 0,0261 | Ω/m |
| Widerstand max. | 0,0277 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 5,675 | kg/km | |
| Ø | Leiter min. | 0,891 | mm |
| Leiter max. | 0,909 | mm | |
| Lackisoliert Grad 1 min. | 0,932 | mm | |
| Lackisoliert Grad 1 max. | 0,959 | mm | |
| Lackisoliert Grad 2 min. | 0,960 | mm | |
| Lackisoliert Grad 2 max. | 0,989 | mm | |
| Leiter Nenn-Ø | 0,950 | mm | |
| Leiterquerschnitt | 0,709 | mm² | |
| Alu | Widerstand min. | 0,0382 | Ω/m |
| Widerstand max. | 0,0406 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,914 | kg/km | |
| Kupfer | Widerstand min. | 0,0234 | Ω/m |
| Widerstand max. | 0,0248 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 6,323 | kg/km | |
| Ø | Leiter min. | 0,940 | mm |
| Leiter max. | 0,960 | mm | |
| Lackisoliert Grad 1 min. | 0,984 | mm | |
| Lackisoliert Grad 1 max. | 1,012 | mm | |
| Lackisoliert Grad 2 min. | 1,013 | mm | |
| Lackisoliert Grad 2 max. | 1,044 | mm | |
| Leiter Nenn-Ø | 1,000 | mm | |
| Leiterquerschnitt | 0,785 | mm² | |
| Alu | Widerstand min. | 0,0345 | Ω/m |
| Widerstand max. | 0,0366 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,121 | kg/km | |
| Kupfer | Widerstand min. | 0,0212 | Ω/m |
| Widerstand max. | 0,0224 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 7,006 | kg/km | |
| Ø | Leiter min. | 0,990 | mm |
| Leiter max. | 1,010 | mm | |
| Lackisoliert Grad 1 min. | 1,034 | mm | |
| Lackisoliert Grad 1 max. | 1,062 | mm | |
| Lackisoliert Grad 2 min. | 1,063 | mm | |
| Lackisoliert Grad 2 max. | 1,094 | mm | |
| Leiter Nenn-Ø | 1,060 | mm | |
| Leiterquerschnitt | 0,882 | mm² | |
| Alu | Widerstand min. | 0,0307 | Ω/m |
| Widerstand max. | 0,0326 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,383 | kg/km | |
| Kupfer | Widerstand min. | 0,0188 | Ω/m |
| Widerstand max. | 0,0199 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 7,872 | kg/km | |
| Ø | Leiter min. | 1,049 | mm |
| Leiter max. | 1,071 | mm | |
| Lackisoliert Grad 1 min. | 1,094 | mm | |
| Lackisoliert Grad 1 max. | 1,124 | mm | |
| Lackisoliert Grad 2 min. | 1,125 | mm | |
| Lackisoliert Grad 2 max. | 1,157 | mm | |
| Leiter Nenn-Ø | 1,120 | mm | |
| Leiterquerschnitt | 0,985 | mm² | |
| Alu | Widerstand min. | 0,0275 | Ω/m |
| Widerstand max. | 0,0292 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,660 | kg/km | |
| Kupfer | Widerstand min. | 0,0169 | Ω/m |
| Widerstand max. | 0,0178 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 8,788 | kg/km | |
| Ø | Leiter min. | 1,109 | mm |
| Leiter max. | 1,131 | mm | |
| Lackisoliert Grad 1 min. | 1,154 | mm | |
| Lackisoliert Grad 1 max. | 1,184 | mm | |
| Lackisoliert Grad 2 min. | 1,185 | mm | |
| Lackisoliert Grad 2 max. | 1,217 | mm | |
| Leiter Nenn-Ø | 1,180 | mm | |
| Leiterquerschnitt | 1,094 | mm² | |
| Alu | Widerstand min. | 0,0248 | Ω/m |
| Widerstand max. | 0,0263 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,953 | kg/km | |
| Kupfer | Widerstand min. | 0,0152 | Ω/m |
| Widerstand max. | 0,0161 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 9,755 | kg/km | |
| Ø | Leiter min. | 1,168 | mm |
| Leiter max. | 1,192 | mm | |
| Lackisoliert Grad 1 min. | 1,215 | mm | |
| Lackisoliert Grad 1 max. | 1,246 | mm | |
| Lackisoliert Grad 2 min. | 1,247 | mm | |
| Lackisoliert Grad 2 max. | 1,279 | mm | |
| Leiter Nenn-Ø | 1,250 | mm | |
| Leiterquerschnitt | 1,227 | mm² | |
| Alu | Widerstand min. | 0,0220 | Ω/m |
| Widerstand max. | 0,0234 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 3,313 | kg/km | |
| Kupfer | Widerstand min. | 0,0135 | Ω/m |
| Widerstand max. | 0,0143 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 10,946 | kg/km | |
| Ø | Leiter min. | 1,237 | mm |
| Leiter max. | 1,263 | mm | |
| Lackisoliert Grad 1 min. | 1,285 | mm | |
| Lackisoliert Grad 1 max. | 1,316 | mm | |
| Lackisoliert Grad 2 min. | 1,317 | mm | |
| Lackisoliert Grad 2 max. | 1,349 | mm | |
| Leiter Nenn-Ø | 1,320 | mm | |
| Leiterquerschnitt | 1,368 | mm² | |
| Alu | Widerstand min. | 0,0198 | Ω/m |
| Widerstand max. | 0,0210 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 3,695 | kg/km | |
| Kupfer | Widerstand min. | 0,0121 | Ω/m |
| Widerstand max. | 0,0129 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 12,207 | kg/km | |
| Ø | Leiter min. | 1,307 | mm |
| Leiter max. | 1,333 | mm | |
| Lackisoliert Grad 1 min. | 1,356 | mm | |
| Lackisoliert Grad 1 max. | 1,388 | mm | |
| Lackisoliert Grad 2 min. | 1,389 | mm | |
| Lackisoliert Grad 2 max. | 1,422 | mm | |
| Leiter Nenn-Ø | 1,400 | mm | |
| Leiterquerschnitt | 1,539 | mm² | |
| Alu | Widerstand min. | 0,0176 | Ω/m |
| Widerstand max. | 0,0187 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 4,156 | kg/km | |
| Kupfer | Widerstand min. | 0,0108 | Ω/m |
| Widerstand max. | 0,0114 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 13,731 | kg/km | |
| Ø | Leiter min. | 1,386 | mm |
| Leiter max. | 1,414 | mm | |
| Lackisoliert Grad 1 min. | 1,436 | mm | |
| Lackisoliert Grad 1 max. | 1,468 | mm | |
| Lackisoliert Grad 2 min. | 1,469 | mm | |
| Lackisoliert Grad 2 max. | 1,502 | mm | |
| Leiter Nenn-Ø | 1,500 | mm | |
| Leiterquerschnitt | 1,767 | mm² | |
| Alu | Widerstand min. | 0,0153 | Ω/m |
| Widerstand max. | 0,0163 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 4,771 | kg/km | |
| Kupfer | Widerstand min. | 0,0094 | Ω/m |
| Widerstand max. | 0,0100 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 15,763 | kg/km | |
| Ø | Leiter min. | 1,485 | mm |
| Leiter max. | 1,515 | mm | |
| Lackisoliert Grad 1 min. | 1,538 | mm | |
| Lackisoliert Grad 1 max. | 1,570 | mm | |
| Lackisoliert Grad 2 min. | 1,571 | mm | |
| Lackisoliert Grad 2 max. | 1,606 | mm | |
| Leiter Nenn-Ø | 1,600 | mm | |
| Leiterquerschnitt | 2,011 | mm² | |
| Alu | Widerstand min. | 0,0135 | Ω/m |
| Widerstand max. | 0,0143 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 5,429 | kg/km | |
| Kupfer | Widerstand min. | 0,0083 | Ω/m |
| Widerstand max. | 0,0087 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 17,935 | kg/km | |
| Ø | Leiter min. | 1,584 | mm |
| Leiter max. | 1,616 | mm | |
| Lackisoliert Grad 1 min. | 1,638 | mm | |
| Lackisoliert Grad 1 max. | 1,670 | mm | |
| Lackisoliert Grad 2 min. | 1,671 | mm | |
| Lackisoliert Grad 2 max. | 1,706 | mm | |
| Leiter Nenn-Ø | 1,700 | mm | |
| Leiterquerschnitt | 2,270 | mm² | |
| Alu | Widerstand min. | 0,0119 | Ω/m |
| Widerstand max. | 0,0127 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 6,128 | kg/km | |
| Kupfer | Widerstand min. | 0,0073 | Ω/m |
| Widerstand max. | 0,0078 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 20,247 | kg/km | |
| Ø | Leiter min. | 1,683 | mm |
| Leiter max. | 1,717 | mm | |
| Lackisoliert Grad 1 min. | 1,739 | mm | |
| Lackisoliert Grad 1 max. | 1,772 | mm | |
| Lackisoliert Grad 2 min. | 1,773 | mm | |
| Lackisoliert Grad 2 max. | 1,809 | mm | |
| Leiter Nenn-Ø | 1,800 | mm | |
| Leiterquerschnitt | 2,545 | mm² | |
| Alu | Widerstand min. | 0,0106 | Ω/m |
| Widerstand max. | 0,0113 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 6,871 | kg/km | |
| Kupfer | Widerstand min. | 0,0065 | Ω/m |
| Widerstand max. | 0,0069 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 22,699 | kg/km | |
| Ø | Leiter min. | 1,782 | mm |
| Leiter max. | 1,818 | mm | |
| Lackisoliert Grad 1 min. | 1,839 | mm | |
| Lackisoliert Grad 1 max. | 1,872 | mm | |
| Lackisoliert Grad 2 min. | 1,873 | mm | |
| Lackisoliert Grad 2 max. | 1,909 | mm | |
| Leiter Nenn-Ø | 1,900 | mm | |
| Leiterquerschnitt | 2,835 | mm² | |
| Alu | Widerstand min. | 0,0096 | Ω/m |
| Widerstand max. | 0,0101 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 7,655 | kg/km | |
| Kupfer | Widerstand min. | 0,0059 | Ω/m |
| Widerstand max. | 0,0062 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 25,291 | kg/km | |
| Ø | Leiter min. | 1,881 | mm |
| Leiter max. | 1,919 | mm | |
| Lackisoliert Grad 1 min. | 1,940 | mm | |
| Lackisoliert Grad 1 max. | 1,974 | mm | |
| Lackisoliert Grad 2 min. | 1,975 | mm | |
| Lackisoliert Grad 2 max. | 2,012 | mm | |
| Leiter Nenn-Ø | 2,000 | mm | |
| Leiterquerschnitt | 3,142 | mm² | |
| Alu | Widerstand min. | 0,0086 | Ω/m |
| Widerstand max. | 0,0091 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 8,482 | kg/km | |
| Kupfer | Widerstand min. | 0,0053 | Ω/m |
| Widerstand max. | 0,0056 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 28,023 | kg/km | |
| Ø | Leiter min. | 1,980 | mm |
| Leiter max. | 2,020 | mm | |
| Lackisoliert Grad 1 min. | 2,040 | mm | |
| Lackisoliert Grad 1 max. | 2,074 | mm | |
| Lackisoliert Grad 2 min. | 2,075 | mm | |
| Lackisoliert Grad 2 max. | 2,112 | mm | |
| Leiter Nenn-Ø | 2,120 | mm | |
| Leiterquerschnitt | 3,530 | mm² | |
| Alu | Widerstand min. | 0,0077 | Ω/m |
| Widerstand max. | 0,0081 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 9,531 | kg/km | |
| Kupfer | Widerstand min. | 0,0047 | Ω/m |
| Widerstand max. | 0,0050 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 31,487 | kg/km | |
| Ø | Leiter min. | 2,099 | mm |
| Leiter max. | 2,141 | mm | |
| Lackisoliert Grad 1 min. | 2,161 | mm | |
| Lackisoliert Grad 1 max. | 2,196 | mm | |
| Lackisoliert Grad 2 min. | 2,197 | mm | |
| Lackisoliert Grad 2 max. | 2,235 | mm | |
| Leiter Nenn-Ø | 2,240 | mm | |
| Leiterquerschnitt | 3,941 | mm² | |
| Alu | Widerstand min. | 0,0069 | Ω/m |
| Widerstand max. | 0,0073 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 10,640 | kg/km | |
| Kupfer | Widerstand min. | 0,0042 | Ω/m |
| Widerstand max. | 0,0045 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 35,152 | kg/km | |
| Ø | Leiter min. | 2,218 | mm |
| Leiter max. | 2,262 | mm | |
| Lackisoliert Grad 1 min. | 2,281 | mm | |
| Lackisoliert Grad 1 max. | 2,316 | mm | |
| Lackisoliert Grad 2 min. | 2,317 | mm | |
| Lackisoliert Grad 2 max. | 2,355 | mm | |
| Leiter Nenn-Ø | 2,360 | mm | |
| Leiterquerschnitt | 4,374 | mm² | |
| Alu | Widerstand min. | 0,0062 | Ω/m |
| Widerstand max. | 0,0066 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 11,811 | kg/km | |
| Kupfer | Widerstand min. | 0,0038 | Ω/m |
| Widerstand max. | 0,0040 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 39,019 | kg/km | |
| Ø | Leiter min. | 2,336 | mm |
| Leiter max. | 2,384 | mm | |
| Lackisoliert Grad 1 min. | 2,402 | mm | |
| Lackisoliert Grad 1 max. | 2,438 | mm | |
| Lackisoliert Grad 2 min. | 2,439 | mm | |
| Lackisoliert Grad 2 max. | 2,478 | mm | |
| Leiter Nenn-Ø | 2,500 | mm | |
| Leiterquerschnitt | 4,909 | mm² | |
| Alu | Widerstand min. | 0,0055 | Ω/m |
| Widerstand max. | 0,0059 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 13,254 | kg/km | |
| Kupfer | Widerstand min. | 0,0034 | Ω/m |
| Widerstand max. | 0,0036 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 43,786 | kg/km | |
| Ø | Leiter min. | 2,475 | mm |
| Leiter max. | 2,525 | mm | |
| Lackisoliert Grad 1 min. | 2,542 | mm | |
| Lackisoliert Grad 1 max. | 2,578 | mm | |
| Lackisoliert Grad 2 min. | 2,579 | mm | |
| Lackisoliert Grad 2 max. | 2,618 | mm | |
| Leiter Nenn-Ø | 2,650 | mm | |
| Leiterquerschnitt | 5,515 | mm² | |
| Alu | Widerstand min. | 0,0049 | Ω/m |
| Widerstand max. | 0,0052 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 14,892 | kg/km | |
| Kupfer | Widerstand min. | 0,0030 | Ω/m |
| Widerstand max. | 0,0032 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 49,198 | kg/km | |
| Ø | Leiter min. | 2,623 | mm |
| Leiter max. | 2,677 | mm | |
| Lackisoliert Grad 1 min. | 2,693 | mm | |
| Lackisoliert Grad 1 max. | 2,730 | mm | |
| Lackisoliert Grad 2 min. | 2,731 | mm | |
| Lackisoliert Grad 2 max. | 2,772 | mm | |
| Leiter Nenn-Ø | 2,800 | mm | |
| Leiterquerschnitt | 6,158 | mm² | |
| Alu | Widerstand min. | 0,0044 | Ω/m |
| Widerstand max. | 0,0047 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 16,625 | kg/km | |
| Kupfer | Widerstand min. | 0,0027 | Ω/m |
| Widerstand max. | 0,0029 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 54,925 | kg/km | |
| Ø | Leiter min. | 2,772 | mm |
| Leiter max. | 2,828 | mm | |
| Lackisoliert Grad 1 min. | 2,843 | mm | |
| Lackisoliert Grad 1 max. | 2,880 | mm | |
| Lackisoliert Grad 2 min. | 2,881 | mm | |
| Lackisoliert Grad 2 max. | 2,922 | mm | |
| Leiter Nenn-Ø | 3,000 | mm | |
| Leiterquerschnitt | 7,069 | mm² | |
| Alu | Widerstand min. | 0,0038 | Ω/m |
| Widerstand max. | 0,0041 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 19,085 | kg/km | |
| Kupfer | Widerstand min. | 0,0024 | Ω/m |
| Widerstand max. | 0,0025 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 63,052 | kg/km | |
| Ø | Leiter min. | 2,970 | mm |
| Leiter max. | 3,030 | mm | |
| Lackisoliert Grad 1 min. | 3,045 | mm | |
| Lackisoliert Grad 1 max. | 3,083 | mm | |
| Lackisoliert Grad 2 min. | 3,084 | mm | |
| Lackisoliert Grad 2 max. | 3,126 | mm | |
| Leiter Nenn-Ø | 3,150 | mm | |
| Leiterquerschnitt | 7,793 | mm² | |
| Alu | Widerstand min. | 0,0035 | Ω/m |
| Widerstand max. | 0,0037 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 21,041 | kg/km | |
| Kupfer | Widerstand min. | 0,0021 | Ω/m |
| Widerstand max. | 0,0023 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 69,515 | kg/km | |
| Ø | Leiter min. | 3,118 | mm |
| Leiter max. | 3,182 | mm | |
| Lackisoliert Grad 1 min. | 3,195 | mm | |
| Lackisoliert Grad 1 max. | 3,233 | mm | |
| Lackisoliert Grad 2 min. | 3,234 | mm | |
| Lackisoliert Grad 2 max. | 3,276 | mm | |
| Leiter Nenn-Ø | 3,350 | mm | |
| Leiterquerschnitt | 8,814 | mm² | |
| Alu | Widerstand min. | 0,0031 | Ω/m |
| Widerstand max. | 0,0033 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 23,798 | kg/km | |
| Kupfer | Widerstand min. | 0,0019 | Ω/m |
| Widerstand max. | 0,0020 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 78,622 | kg/km | |
| Ø | Leiter min. | 3,316 | mm |
| Leiter max. | 3,384 | mm | |
| Lackisoliert Grad 1 min. | 3,396 | mm | |
| Lackisoliert Grad 1 max. | 3,435 | mm | |
| Lackisoliert Grad 2 min. | 3,436 | mm | |
| Lackisoliert Grad 2 max. | 3,479 | mm | |
| Leiter Nenn-Ø | 3,550 | mm | |
| Leiterquerschnitt | 9,898 | mm² | |
| Alu | Widerstand min. | 0,0027 | Ω/m |
| Widerstand max. | 0,0029 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 26,725 | kg/km | |
| Kupfer | Widerstand min. | 0,0017 | Ω/m |
| Widerstand max. | 0,0018 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 88,290 | kg/km | |
| Ø | Leiter min. | 3,514 | mm |
| Leiter max. | 3,586 | mm | |
| Lackisoliert Grad 1 min. | 3,596 | mm | |
| Lackisoliert Grad 1 max. | 3,635 | mm | |
| Lackisoliert Grad 2 min. | 3,636 | mm | |
| Lackisoliert Grad 2 max. | 3,679 | mm | |
| Leiter Nenn-Ø | 3,750 | mm | |
| Leiterquerschnitt | 11,045 | mm² | |
| Alu | Widerstand min. | 0,0025 | Ω/m |
| Widerstand max. | 0,0026 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 29,821 | kg/km | |
| Kupfer | Widerstand min. | 0,0015 | Ω/m |
| Widerstand max. | 0,0016 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 98,518 | kg/km | |
| Ø | Leiter min. | 3,712 | mm |
| Leiter max. | 3,788 | mm | |
| Lackisoliert Grad 1 min. | 3,797 | mm | |
| Lackisoliert Grad 1 max. | 3,838 | mm | |
| Lackisoliert Grad 2 min. | 3,839 | mm | |
| Lackisoliert Grad 2 max. | 3,883 | mm | |
| Leiter Nenn-Ø | 4,000 | mm | |
| Leiterquerschnitt | 12,566 | mm² | |
| Alu | Widerstand min. | 0,0022 | Ω/m |
| Widerstand max. | 0,0023 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 33,929 | kg/km | |
| Kupfer | Widerstand min. | 0,0013 | Ω/m |
| Widerstand max. | 0,0014 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 112,092 | kg/km | |
| Ø | Leiter min. | 3,960 | mm |
| Leiter max. | 4,040 | mm | |
| Lackisoliert Grad 1 min. | 4,047 | mm | |
| Lackisoliert Grad 1 max. | 4,088 | mm | |
| Lackisoliert Grad 2 min. | 4,089 | mm | |
| Lackisoliert Grad 2 max. | 4,133 | mm | |
| Leiter Nenn-Ø | 4,250 | mm | |
| Leiterquerschnitt | 14,186 | mm² | |
| Alu | Widerstand min. | 0,0019 | Ω/m |
| Widerstand max. | 0,0020 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 38,303 | kg/km | |
| Kupfer | Widerstand min. | 0,0012 | Ω/m |
| Widerstand max. | 0,0012 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 126,541 | kg/km | |
| Ø | Leiter min. | 4,207 | mm |
| Leiter max. | 4,293 | mm | |
| Lackisoliert Grad 1 min. | 4,299 | mm | |
| Lackisoliert Grad 1 max. | 4,341 | mm | |
| Lackisoliert Grad 2 min. | 4,342 | mm | |
| Lackisoliert Grad 2 max. | 4,387 | mm | |
| Leiter Nenn-Ø | 4,500 | mm | |
| Leiterquerschnitt | 15,904 | mm² | |
| Alu | Widerstand min. | 0,0017 | Ω/m |
| Widerstand max. | 0,0018 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 42,942 | kg/km | |
| Kupfer | Widerstand min. | 0,0010 | Ω/m |
| Widerstand max. | 0,0011 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 141,866 | kg/km | |
| Ø | Leiter min. | 4,455 | mm |
| Leiter max. | 4,545 | mm | |
| Lackisoliert Grad 1 min. | 4,549 | mm | |
| Lackisoliert Grad 1 max. | 4,591 | mm | |
| Lackisoliert Grad 2 min. | 4,592 | mm | |
| Lackisoliert Grad 2 max. | 4,637 | mm | |
| Leiter Nenn-Ø | 4,750 | mm | |
| Leiterquerschnitt | 17,721 | mm² | |
| Alu | Widerstand min. | 0,0015 | Ω/m |
| Widerstand max. | 0,0016 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 47,845 | kg/km | |
| Kupfer | Widerstand min. | 0,0009 | Ω/m |
| Widerstand max. | 0,0010 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 158,067 | kg/km | |
| Ø | Leiter min. | 4,702 | mm |
| Leiter max. | 4,798 | mm | |
| Lackisoliert Grad 1 min. | 4,800 | mm | |
| Lackisoliert Grad 1 max. | 4,843 | mm | |
| Lackisoliert Grad 2 min. | 4,844 | mm | |
| Lackisoliert Grad 2 max. | 4,891 | mm | |
| Leiter Nenn-Ø | 5,000 | mm | |
| Leiterquerschnitt | 19,635 | mm² | |
| Alu | Widerstand min. | 0,0014 | Ω/m |
| Widerstand max. | 0,0015 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 53,014 | kg/km | |
| Kupfer | Widerstand min. | 0,0008 | Ω/m |
| Widerstand max. | 0,0009 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 175,144 | kg/km | |
| Ø | Leiter min. | 4,950 | mm |
| Leiter max. | 5,050 | mm | |
| Lackisoliert Grad 1 min. | 5,050 | mm | |
| Lackisoliert Grad 1 max. | 5,093 | mm | |
| Lackisoliert Grad 2 min. | 5,094 | mm | |
| Lackisoliert Grad 2 max. | 5,141 | mm | |
