SHBond® – Dreischichtige Backlackdrähte für höchste Isolation und Stabilität
Die SHBond®-Serie steht für Backlackdrähte mit einem innovativen dreischichtigen Lacksystem, das exzellente thermische und mechanische Eigenschaften vereint. Durch gezielte Wärmeeinwirkung im Backprozess verbinden sich die Wicklungen form- und positionsstabil – für vibrations- und schockfeste Bauteile ohne zusätzliche Fixiermaterialien oder Tränkharze.
Mit verschiedenen Temperaturklassen, optionalen Gleitlackvarianten und Aluminiumleitern bietet SHBond® flexible Lösungen für kompakte Wicklungen und höchste Prozesssicherheit in modernen Fertigungsprozessen.
Ihre Vorteile mit SHBond®
- Körperlose Wicklung: Verformbar beim Erwärmen, stabil nach Abkühlen – ermöglicht selbsttragende, platzsparende Wicklungen
- Prozessoptimiert: Keine Klebebänder, Imprägniermittel oder Vergussmassen erforderlich
- Mechanisch stabil: Hohe Beständigkeit gegenüber Erschütterungen und Vibration
- Hochwärmebeständig: 3-Schichtaufbau auf Basis modifizierter aromatischer Polyamide, Wärmeklasse N (200 °C)
- Schnellere Produktion: Kein Trocknen von Imprägniermitteln, sofortige Weiterverarbeitung möglich
- Umweltfreundlich: Verzicht auf VOC-haltige Imprägnierstoffe
- 100 % Inline-getestet
SHBond® Technologie: Mehrschichtiger Aufbau für dauerhafte Isolation

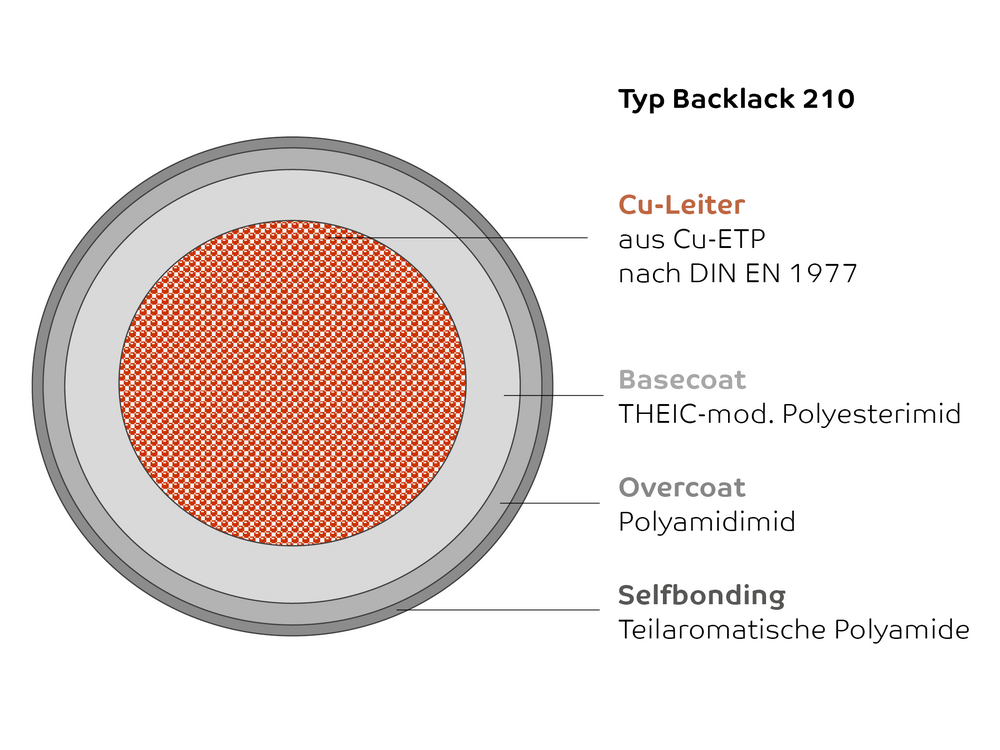

Ein charakteristisches Merkmal der SHBond®-Serie ist der spezielle 3-Schichtaufbau des Lackdrahts. Dieser innovative Aufbau vereint die hervorragenden Beständigkeits- und Isolationseigenschaften von SHTherm® 210-Dual-Coats mit den besonderen Möglichkeiten des thermisch aktivierbaren Backlack-Überzugs auf Basis modifizierter aromatischer Polyamide.
Dank dieses einzigartigen Schichtsystems können Wicklungen nach dem Erwärmen ohne zusätzliche Fixiermaterialien wie Klebebänder oder Imprägnierharze positionsstabil fixiert werden. Das ermöglicht vibrations- und schockfeste Spulen, reduziert Prozessschritte und sorgt für kompakte Bauformen mit höchster elektrischer Isolationssicherheit.
Alle SHBond® Kupferlackdrähte erfüllen die Standards IEC / DIN EN 60317-38 sowie NEMA MW 102-C.
Die SHBond® Aluminium-Lackdrähte sind analog der IEC / DIN EN 60317-38 und erfüllen die Norm NEMA MW 102-A.
SHBond® Produktprogramm
| Produktname | Temperatur-klasse | Material | Lacksystem | Typ | Eigenschaften |
| 200 °C | Cu | THEIC-modifiziertes Polyesterimid + Backlack | Rund | Hohe thermische Beständigkeit (200 °C), exzellente mechanische und chemische Eigenschaften, vielseitig einsetzbar, UL-Listed | |
| 200 °C | Cu | THEIC-modifiziertes Polyesterimid + Backlack mit Gleitlackoption | Rund | Optimierte Gleiteigenschaften, reduzierte Reibung, ideal für komplexe Wickelprozesse | |
| 200 °C | Alu | THEIC-modifiziertes Polyesterimid + Backlack | Rund | Speziell für Aluminiumwicklungen, hervorragende Haftung und Isolierung, exzellente Formbarkeit |
Verbackungsmöglichkeiten von SHBond® Backlackdraht
Die Backlackschicht an der Oberfläche eines Backlackdrahtes wird in der Regel durch Wärme aktiviert. Hier sind die gängigen Verbackungsmethoden:
- Thermische Verbackung
- Heißluftverbackung: Heiße Luft wird während des Wickelns auf den Draht geleitet, wodurch der Backlack erweicht und die Drähte miteinander verklebt werden.
- Ofenverbackung: Die gewickelten Spulen werden im Ofen auf eine geeignete Temperatur gebracht und für eine bestimmte Zeit erwärmt, um eine gleichmäßige Erwärmung und Verbindung zu erzielen.
- Widerstandsverbackung: Elektrischer Strom wird an den fertigen Wickel angelegt, um ihn durch den Widerstand der Spule auf die notwendige Verbackungstemperatur zu erwärmen.
- Partielle Verbackung: Backlackdrähte lassen sich auch partiell verbacken. Hierfür formen beispielsweise erwärmte Werkzeuge den Wickelkopf.
Typische Einsatzbereiche von SHBond® Backlackdraht

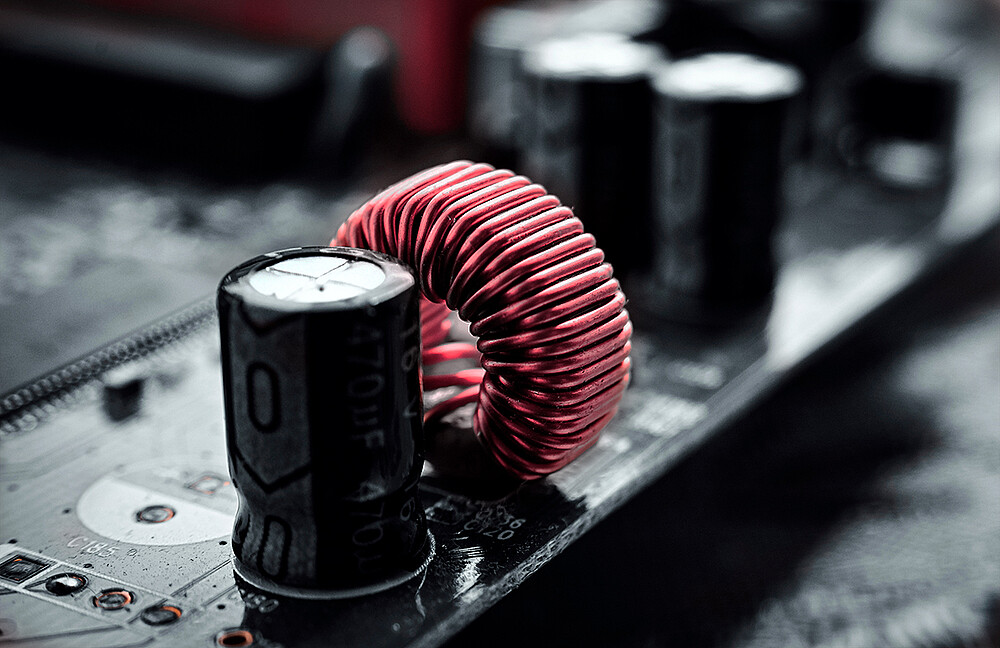

- Transformatoren & Drosseln
- Elektromotoren und Spulen in der Automobiltechnik
- Magnetspulen, Sensoren & Aktuatoren
- Kompakte Wicklungen in Industrieelektronik
Kontaktieren Sie uns
Erfahren Sie mehr über unsere hochwertigen Lackdrähte und unser Qualitätsversprechen. Kontaktieren Sie uns noch heute für eine individuelle Beratung und ein unverbindliches Angebot.
SHWire Vertrieb
+49-5281-988-0sales@sh-wire.de
Digitaler Lackdrahtschieber
Mit dem digitalen Lackdrahtschieber haben wir das bekannte und beliebte handliche Werkzeug vom Schreibtisch auf den Desktop gebracht.
Geben Sie einfach den gewünschten Nenndurchmesser des Lackdrahtes über das Eingabefeld ein oder nutzen Sie den Schieberegler. Auf einen Blick erhalten Sie nützliche Informationen zu Kupfer- und Aluminiumlackdraht basierend auf der IEC 60317-0-1.
- 0,030 mm
- 0,040 mm
- 0,045 mm
- 0,050 mm
- 0,053 mm
- 0,056 mm
- 0,060 mm
- 0,063 mm
- 0,067 mm
- 0,071 mm
- 0,075 mm
- 0,080 mm
- 0,085 mm
- 0,090 mm
- 0,095 mm
- 0,100 mm
- 0,106 mm
- 0,112 mm
- 0,118 mm
- 0,125 mm
- 0,132 mm
- 0,140 mm
- 0,150 mm
- 0,160 mm
- 0,170 mm
- 0,180 mm
- 0,190 mm
- 0,200 mm
- 0,212 mm
- 0,224 mm
- 0,236 mm
- 0,250 mm
- 0,265 mm
- 0,280 mm
- 0,300 mm
- 0,315 mm
- 0,335 mm
- 0,355 mm
- 0,375 mm
- 0,400 mm
- 0,425 mm
- 0,450 mm
- 0,475 mm
- 0,500 mm
- 0,530 mm
- 0,560 mm
- 0,600 mm
- 0,630 mm
- 0,670 mm
- 0,710 mm
- 0,750 mm
- 0,800 mm
- 0,850 mm
- 0,900 mm
- 0,950 mm
- 1,000 mm
- 1,060 mm
- 1,120 mm
- 1,180 mm
- 1,250 mm
- 1,320 mm
- 1,400 mm
- 1,500 mm
- 1,600 mm
- 1,700 mm
- 1,800 mm
- 1,900 mm
- 2,000 mm
- 2,120 mm
- 2,240 mm
- 2,360 mm
- 2,500 mm
- 2,650 mm
- 2,800 mm
- 3,000 mm
- 3,150 mm
- 3,350 mm
- 3,550 mm
- 3,750 mm
- 4,000 mm
- 4,250 mm
- 4,500 mm
- 4,750 mm
- 5,000 mm
| Leiter Nenn-Ø | 0,030 | mm | |
| Leiterquerschnitt | 0,001 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,002 | kg/km | |
| Kupfer | Widerstand min. | 21,765 | Ω/m |
| Widerstand max. | 26,601 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,006 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,033 | mm | |
| Lackisoliert Grad 1 max. | 0,037 | mm | |
| Lackisoliert Grad 2 min. | 0,038 | mm | |
| Lackisoliert Grad 2 max. | 0,041 | mm | |
| Leiter Nenn-Ø | 0,040 | mm | |
| Leiterquerschnitt | 0,001 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,003 | kg/km | |
| Kupfer | Widerstand min. | 12,379 | Ω/m |
| Widerstand max. | 14,827 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,011 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,044 | mm | |
| Lackisoliert Grad 1 max. | 0,049 | mm | |
| Lackisoliert Grad 2 min. | 0,050 | mm | |
| Lackisoliert Grad 2 max. | 0,054 | mm | |
| Leiter Nenn-Ø | 0,045 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,004 | kg/km | |
| Kupfer | Widerstand min. | 9,781 | Ω/m |
| Widerstand max. | 11,715 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,014 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,050 | mm | |
| Lackisoliert Grad 1 max. | 0,055 | mm | |
| Lackisoliert Grad 2 min. | 0,056 | mm | |
| Lackisoliert Grad 2 max. | 0,061 | mm | |
| Leiter Nenn-Ø | 0,050 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,005 | kg/km | |
| Kupfer | Widerstand min. | 7,9224 | Ω/m |
| Widerstand max. | 9,4894 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,018 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,055 | mm | |
| Lackisoliert Grad 1 max. | 0,060 | mm | |
| Lackisoliert Grad 2 min. | 0,061 | mm | |
| Lackisoliert Grad 2 max. | 0,066 | mm | |
| Leiter Nenn-Ø | 0,053 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,006 | kg/km | |
| Kupfer | Widerstand min. | 7,0509 | Ω/m |
| Widerstand max. | 8,4456 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,020 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,059 | mm | |
| Lackisoliert Grad 1 max. | 0,064 | mm | |
| Lackisoliert Grad 2 min. | 0,065 | mm | |
| Lackisoliert Grad 2 max. | 0,070 | mm | |
| Leiter Nenn-Ø | 0,056 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,007 | kg/km | |
| Kupfer | Widerstand min. | 6,3157 | Ω/m |
| Widerstand max. | 7,5649 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,022 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,062 | mm | |
| Lackisoliert Grad 1 max. | 0,067 | mm | |
| Lackisoliert Grad 2 min. | 0,068 | mm | |
| Lackisoliert Grad 2 max. | 0,074 | mm | |
| Leiter Nenn-Ø | 0,060 | mm | |
| Leiterquerschnitt | 0,003 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,008 | kg/km | |
| Kupfer | Widerstand min. | 5,5017 | Ω/m |
| Widerstand max. | 6,5899 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,025 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,066 | mm | |
| Lackisoliert Grad 1 max. | 0,072 | mm | |
| Lackisoliert Grad 2 min. | 0,073 | mm | |
| Lackisoliert Grad 2 max. | 0,079 | mm | |
| Leiter Nenn-Ø | 0,063 | mm | |
| Leiterquerschnitt | 0,003 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,008 | kg/km | |
| Kupfer | Widerstand min. | 4,9902 | Ω/m |
| Widerstand max. | 5,9772 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,028 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,069 | mm | |
| Lackisoliert Grad 1 max. | 0,076 | mm | |
| Lackisoliert Grad 2 min. | 0,077 | mm | |
| Lackisoliert Grad 2 max. | 0,083 | mm | |
| Leiter Nenn-Ø | 0,067 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,010 | kg/km | |
| Kupfer | Widerstand min. | 4,4121 | Ω/m |
| Widerstand max. | 5,2848 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,031 | kg/km | |
| Ø | Leiter min. | 0,064 | mm |
| Leiter max. | 0,070 | mm | |
| Lackisoliert Grad 1 min. | 0,074 | mm | |
| Lackisoliert Grad 1 max. | 0,080 | mm | |
| Lackisoliert Grad 2 min. | 0,081 | mm | |
| Lackisoliert Grad 2 max. | 0,088 | mm | |
| Leiter Nenn-Ø | 0,071 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,011 | kg/km | |
| Kupfer | Widerstand min. | 3,9290 | Ω/m |
| Widerstand max. | 4,7061 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,035 | kg/km | |
| Ø | Leiter min. | 0,068 | mm |
| Leiter max. | 0,074 | mm | |
| Lackisoliert Grad 1 min. | 0,078 | mm | |
| Lackisoliert Grad 1 max. | 0,084 | mm | |
| Lackisoliert Grad 2 min. | 0,085 | mm | |
| Lackisoliert Grad 2 max. | 0,091 | mm | |
| Leiter Nenn-Ø | 0,075 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,012 | kg/km | |
| Kupfer | Widerstand min. | 3,5471 | Ω/m |
| Widerstand max. | 4,2346 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,039 | kg/km | |
| Ø | Leiter min. | 0,072 | mm |
| Leiter max. | 0,078 | mm | |
| Lackisoliert Grad 1 min. | 0,082 | mm | |
| Lackisoliert Grad 1 max. | 0,089 | mm | |
| Lackisoliert Grad 2 min. | 0,090 | mm | |
| Lackisoliert Grad 2 max. | 0,095 | mm | |
| Leiter Nenn-Ø | 0,080 | mm | |
| Leiterquerschnitt | 0,005 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,014 | kg/km | |
| Kupfer | Widerstand min. | 3,1326 | Ω/m |
| Widerstand max. | 3,7025 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,045 | kg/km | |
| Ø | Leiter min. | 0,077 | mm |
| Leiter max. | 0,083 | mm | |
| Lackisoliert Grad 1 min. | 0,087 | mm | |
| Lackisoliert Grad 1 max. | 0,094 | mm | |
| Lackisoliert Grad 2 min. | 0,095 | mm | |
| Lackisoliert Grad 2 max. | 0,101 | mm | |
| Leiter Nenn-Ø | 0,085 | mm | |
| Leiterquerschnitt | 0,006 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,015 | kg/km | |
| Kupfer | Widerstand min. | 2,7867 | Ω/m |
| Widerstand max. | 3,2648 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,051 | kg/km | |
| Ø | Leiter min. | 0,082 | mm |
| Leiter max. | 0,088 | mm | |
| Lackisoliert Grad 1 min. | 0,093 | mm | |
| Lackisoliert Grad 1 max. | 0,100 | mm | |
| Lackisoliert Grad 2 min. | 0,101 | mm | |
| Lackisoliert Grad 2 max. | 0,107 | mm | |
| Leiter Nenn-Ø | 0,090 | mm | |
| Leiterquerschnitt | 0,006 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,017 | kg/km | |
| Kupfer | Widerstand min. | 2,4951 | Ω/m |
| Widerstand max. | 2,9003 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,057 | kg/km | |
| Ø | Leiter min. | 0,087 | mm |
| Leiter max. | 0,093 | mm | |
| Lackisoliert Grad 1 min. | 0,098 | mm | |
| Lackisoliert Grad 1 max. | 0,105 | mm | |
| Lackisoliert Grad 2 min. | 0,106 | mm | |
| Lackisoliert Grad 2 max. | 0,113 | mm | |
| Leiter Nenn-Ø | 0,095 | mm | |
| Leiterquerschnitt | 0,007 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,019 | kg/km | |
| Kupfer | Widerstand min. | 2,2470 | Ω/m |
| Widerstand max. | 2,5936 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,063 | kg/km | |
| Ø | Leiter min. | 0,092 | mm |
| Leiter max. | 0,098 | mm | |
| Lackisoliert Grad 1 min. | 0,103 | mm | |
| Lackisoliert Grad 1 max. | 0,111 | mm | |
| Lackisoliert Grad 2 min. | 0,112 | mm | |
| Lackisoliert Grad 2 max. | 0,119 | mm | |
| Leiter Nenn-Ø | 0,100 | mm | |
| Leiterquerschnitt | 0,008 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,021 | kg/km | |
| Kupfer | Widerstand min. | 2,0342 | Ω/m |
| Widerstand max. | 2,3331 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,070 | kg/km | |
| Ø | Leiter min. | 0,097 | mm |
| Leiter max. | 0,103 | mm | |
| Lackisoliert Grad 1 min. | 0,108 | mm | |
| Lackisoliert Grad 1 max. | 0,117 | mm | |
| Lackisoliert Grad 2 min. | 0,118 | mm | |
| Lackisoliert Grad 2 max. | 0,125 | mm | |
| Leiter Nenn-Ø | 0,106 | mm | |
| Leiterquerschnitt | 0,009 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,024 | kg/km | |
| Kupfer | Widerstand min. | 1,8164 | Ω/m |
| Widerstand max. | 2,0692 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,079 | kg/km | |
| Ø | Leiter min. | 0,103 | mm |
| Leiter max. | 0,109 | mm | |
| Lackisoliert Grad 1 min. | 0,115 | mm | |
| Lackisoliert Grad 1 max. | 0,123 | mm | |
| Lackisoliert Grad 2 min. | 0,124 | mm | |
| Lackisoliert Grad 2 max. | 0,132 | mm | |
| Leiter Nenn-Ø | 0,112 | mm | |
| Leiterquerschnitt | 0,010 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,027 | kg/km | |
| Kupfer | Widerstand min. | 1,6318 | Ω/m |
| Widerstand max. | 1,8407 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,088 | kg/km | |
| Ø | Leiter min. | 0,109 | mm |
| Leiter max. | 0,115 | mm | |
| Lackisoliert Grad 1 min. | 0,121 | mm | |
| Lackisoliert Grad 1 max. | 0,130 | mm | |
| Lackisoliert Grad 2 min. | 0,131 | mm | |
| Lackisoliert Grad 2 max. | 0,139 | mm | |
| Leiter Nenn-Ø | 0,118 | mm | |
| Leiterquerschnitt | 0,011 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,030 | kg/km | |
| Kupfer | Widerstand min. | 1,4740 | Ω/m |
| Widerstand max. | 1,6599 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,098 | kg/km | |
| Ø | Leiter min. | 0,115 | mm |
| Leiter max. | 0,121 | mm | |
| Lackisoliert Grad 1 min. | 0,128 | mm | |
| Lackisoliert Grad 1 max. | 0,136 | mm | |
| Lackisoliert Grad 2 min. | 0,137 | mm | |
| Lackisoliert Grad 2 max. | 0,145 | mm | |
| Leiter Nenn-Ø | 0,125 | mm | |
| Leiterquerschnitt | 0,012 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,033 | kg/km | |
| Kupfer | Widerstand min. | 1,3172 | Ω/m |
| Widerstand max. | 1,4749 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,109 | kg/km | |
| Ø | Leiter min. | 0,122 | mm |
| Leiter max. | 0,128 | mm | |
| Lackisoliert Grad 1 min. | 0,135 | mm | |
| Lackisoliert Grad 1 max. | 0,144 | mm | |
| Lackisoliert Grad 2 min. | 0,145 | mm | |
| Lackisoliert Grad 2 max. | 0,154 | mm | |
| Leiter Nenn-Ø | 0,132 | mm | |
| Leiterquerschnitt | 0,014 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,037 | kg/km | |
| Kupfer | Widerstand min. | 1,1841 | Ω/m |
| Widerstand max. | 1,3192 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,122 | kg/km | |
| Ø | Leiter min. | 0,129 | mm |
| Leiter max. | 0,135 | mm | |
| Lackisoliert Grad 1 min. | 0,143 | mm | |
| Lackisoliert Grad 1 max. | 0,152 | mm | |
| Lackisoliert Grad 2 min. | 0,153 | mm | |
| Lackisoliert Grad 2 max. | 0,162 | mm | |
| Leiter Nenn-Ø | 0,140 | mm | |
| Leiterquerschnitt | 0,015 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,042 | kg/km | |
| Kupfer | Widerstand min. | 1,0553 | Ω/m |
| Widerstand max. | 1,1696 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,137 | kg/km | |
| Ø | Leiter min. | 0,137 | mm |
| Leiter max. | 0,143 | mm | |
| Lackisoliert Grad 1 min. | 0,151 | mm | |
| Lackisoliert Grad 1 max. | 0,160 | mm | |
| Lackisoliert Grad 2 min. | 0,161 | mm | |
| Lackisoliert Grad 2 max. | 0,171 | mm | |
| Leiter Nenn-Ø | 0,150 | mm | |
| Leiterquerschnitt | 0,018 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,048 | kg/km | |
| Kupfer | Widerstand min. | 0,9219 | Ω/m |
| Widerstand max. | 1,0159 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,158 | kg/km | |
| Ø | Leiter min. | 0,147 | mm |
| Leiter max. | 0,153 | mm | |
| Lackisoliert Grad 1 min. | 0,162 | mm | |
| Lackisoliert Grad 1 max. | 0,171 | mm | |
| Lackisoliert Grad 2 min. | 0,172 | mm | |
| Lackisoliert Grad 2 max. | 0,182 | mm | |
| Leiter Nenn-Ø | 0,160 | mm | |
| Leiterquerschnitt | 0,020 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,054 | kg/km | |
| Kupfer | Widerstand min. | 0,8122 | Ω/m |
| Widerstand max. | 0,8906 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,179 | kg/km | |
| Ø | Leiter min. | 0,157 | mm |
| Leiter max. | 0,163 | mm | |
| Lackisoliert Grad 1 min. | 0,172 | mm | |
| Lackisoliert Grad 1 max. | 0,182 | mm | |
| Lackisoliert Grad 2 min. | 0,183 | mm | |
| Lackisoliert Grad 2 max. | 0,194 | mm | |
| Leiter Nenn-Ø | 0,170 | mm | |
| Leiterquerschnitt | 0,023 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,061 | kg/km | |
| Kupfer | Widerstand min. | 0,7211 | Ω/m |
| Widerstand max. | 0,7871 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,202 | kg/km | |
| Ø | Leiter min. | 0,167 | mm |
| Leiter max. | 0,173 | mm | |
| Lackisoliert Grad 1 min. | 0,183 | mm | |
| Lackisoliert Grad 1 max. | 0,194 | mm | |
| Lackisoliert Grad 2 min. | 0,195 | mm | |
| Lackisoliert Grad 2 max. | 0,205 | mm | |
| Leiter Nenn-Ø | 0,180 | mm | |
| Leiterquerschnitt | 0,025 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,069 | kg/km | |
| Kupfer | Widerstand min. | 0,6444 | Ω/m |
| Widerstand max. | 0,7007 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,227 | kg/km | |
| Ø | Leiter min. | 0,177 | mm |
| Leiter max. | 0,183 | mm | |
| Lackisoliert Grad 1 min. | 0,193 | mm | |
| Lackisoliert Grad 1 max. | 0,204 | mm | |
| Lackisoliert Grad 2 min. | 0,205 | mm | |
| Lackisoliert Grad 2 max. | 0,217 | mm | |
| Leiter Nenn-Ø | 0,190 | mm | |
| Leiterquerschnitt | 0,028 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,077 | kg/km | |
| Kupfer | Widerstand min. | 0,5794 | Ω/m |
| Widerstand max. | 0,6278 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,253 | kg/km | |
| Ø | Leiter min. | 0,187 | mm |
| Leiter max. | 0,193 | mm | |
| Lackisoliert Grad 1 min. | 0,204 | mm | |
| Lackisoliert Grad 1 max. | 0,216 | mm | |
| Lackisoliert Grad 2 min. | 0,217 | mm | |
| Lackisoliert Grad 2 max. | 0,228 | mm | |
| Leiter Nenn-Ø | 0,200 | mm | |
| Leiterquerschnitt | 0,031 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,085 | kg/km | |
| Kupfer | Widerstand min. | 0,5237 | Ω/m |
| Widerstand max. | 0,5657 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,280 | kg/km | |
| Ø | Leiter min. | 0,197 | mm |
| Leiter max. | 0,203 | mm | |
| Lackisoliert Grad 1 min. | 0,214 | mm | |
| Lackisoliert Grad 1 max. | 0,226 | mm | |
| Lackisoliert Grad 2 min. | 0,227 | mm | |
| Lackisoliert Grad 2 max. | 0,239 | mm | |
| Leiter Nenn-Ø | 0,212 | mm | |
| Leiterquerschnitt | 0,035 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,095 | kg/km | |
| Kupfer | Widerstand min. | 0,4669 | Ω/m |
| Widerstand max. | 0,5026 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,315 | kg/km | |
| Ø | Leiter min. | 0,209 | mm |
| Leiter max. | 0,215 | mm | |
| Lackisoliert Grad 1 min. | 0,227 | mm | |
| Lackisoliert Grad 1 max. | 0,240 | mm | |
| Lackisoliert Grad 2 min. | 0,241 | mm | |
| Lackisoliert Grad 2 max. | 0,254 | mm | |
| Leiter Nenn-Ø | 0,224 | mm | |
| Leiterquerschnitt | 0,039 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,106 | kg/km | |
| Kupfer | Widerstand min. | 0,4188 | Ω/m |
| Widerstand max. | 0,4495 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,352 | kg/km | |
| Ø | Leiter min. | 0,221 | mm |
| Leiter max. | 0,227 | mm | |
| Lackisoliert Grad 1 min. | 0,239 | mm | |
| Lackisoliert Grad 1 max. | 0,252 | mm | |
| Lackisoliert Grad 2 min. | 0,253 | mm | |
| Lackisoliert Grad 2 max. | 0,266 | mm | |
| Leiter Nenn-Ø | 0,236 | mm | |
| Leiterquerschnitt | 0,044 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,118 | kg/km | |
| Kupfer | Widerstand min. | 0,3747 | Ω/m |
| Widerstand max. | 0,4079 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,390 | kg/km | |
| Ø | Leiter min. | 0,232 | mm |
| Leiter max. | 0,240 | mm | |
| Lackisoliert Grad 1 min. | 0,253 | mm | |
| Lackisoliert Grad 1 max. | 0,267 | mm | |
| Lackisoliert Grad 2 min. | 0,268 | mm | |
| Lackisoliert Grad 2 max. | 0,283 | mm | |
| Leiter Nenn-Ø | 0,250 | mm | |
| Leiterquerschnitt | 0,049 | mm² | |
| Alu | Widerstand min. | 0,5452 | Ω/m |
| Widerstand max. | 0,5927 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,133 | kg/km | |
| Kupfer | Widerstand min. | 0,3345 | Ω/m |
| Widerstand max. | 0,3628 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,438 | kg/km | |
| Ø | Leiter min. | 0,246 | mm |
| Leiter max. | 0,254 | mm | |
| Lackisoliert Grad 1 min. | 0,267 | mm | |
| Lackisoliert Grad 1 max. | 0,281 | mm | |
| Lackisoliert Grad 2 min. | 0,282 | mm | |
| Lackisoliert Grad 2 max. | 0,297 | mm | |
| Leiter Nenn-Ø | 0,265 | mm | |
| Leiterquerschnitt | 0,055 | mm² | |
| Alu | Widerstand min. | 0,4861 | Ω/m |
| Widerstand max. | 0,5265 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,149 | kg/km | |
| Kupfer | Widerstand min. | 0,2982 | Ω/m |
| Widerstand max. | 0,3223 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,492 | kg/km | |
| Ø | Leiter min. | 0,261 | mm |
| Leiter max. | 0,269 | mm | |
| Lackisoliert Grad 1 min. | 0,283 | mm | |
| Lackisoliert Grad 1 max. | 0,297 | mm | |
| Lackisoliert Grad 2 min. | 0,298 | mm | |
| Lackisoliert Grad 2 max. | 0,314 | mm | |
| Leiter Nenn-Ø | 0,280 | mm | |
| Leiterquerschnitt | 0,062 | mm² | |
| Alu | Widerstand min. | 0,4361 | Ω/m |
| Widerstand max. | 0,4708 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,166 | kg/km | |
| Kupfer | Widerstand min. | 0,2676 | Ω/m |
| Widerstand max. | 0,2882 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,549 | kg/km | |
| Ø | Leiter min. | 0,276 | mm |
| Leiter max. | 0,284 | mm | |
| Lackisoliert Grad 1 min. | 0,298 | mm | |
| Lackisoliert Grad 1 max. | 0,312 | mm | |
| Lackisoliert Grad 2 min. | 0,313 | mm | |
| Lackisoliert Grad 2 max. | 0,329 | mm | |
| Leiter Nenn-Ø | 0,300 | mm | |
| Leiterquerschnitt | 0,071 | mm² | |
| Alu | Widerstand min. | 0,3806 | Ω/m |
| Widerstand max. | 0,4094 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,191 | kg/km | |
| Kupfer | Widerstand min. | 0,2335 | Ω/m |
| Widerstand max. | 0,2506 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,631 | kg/km | |
| Ø | Leiter min. | 0,296 | mm |
| Leiter max. | 0,304 | mm | |
| Lackisoliert Grad 1 min. | 0,319 | mm | |
| Lackisoliert Grad 1 max. | 0,334 | mm | |
| Lackisoliert Grad 2 min. | 0,335 | mm | |
| Lackisoliert Grad 2 max. | 0,352 | mm | |
| Leiter Nenn-Ø | 0,315 | mm | |
| Leiterquerschnitt | 0,078 | mm² | |
| Alu | Widerstand min. | 0,3456 | Ω/m |
| Widerstand max. | 0,3708 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,210 | kg/km | |
| Kupfer | Widerstand min. | 0,2121 | Ω/m |
| Widerstand max. | 0,2270 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,695 | kg/km | |
| Ø | Leiter min. | 0,311 | mm |
| Leiter max. | 0,319 | mm | |
| Lackisoliert Grad 1 min. | 0,334 | mm | |
| Lackisoliert Grad 1 max. | 0,349 | mm | |
| Lackisoliert Grad 2 min. | 0,350 | mm | |
| Lackisoliert Grad 2 max. | 0,367 | mm | |
| Leiter Nenn-Ø | 0,335 | mm | |
| Leiterquerschnitt | 0,088 | mm² | |
| Alu | Widerstand min. | 0,3061 | Ω/m |
| Widerstand max. | 0,3274 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,238 | kg/km | |
| Kupfer | Widerstand min. | 0,1878 | Ω/m |
| Widerstand max. | 0,2004 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,786 | kg/km | |
| Ø | Leiter min. | 0,331 | mm |
| Leiter max. | 0,339 | mm | |
| Lackisoliert Grad 1 min. | 0,355 | mm | |
| Lackisoliert Grad 1 max. | 0,372 | mm | |
| Lackisoliert Grad 2 min. | 0,373 | mm | |
| Lackisoliert Grad 2 max. | 0,391 | mm | |
| Leiter Nenn-Ø | 0,355 | mm | |
| Leiterquerschnitt | 0,099 | mm² | |
| Alu | Widerstand min. | 0,2729 | Ω/m |
| Widerstand max. | 0,2911 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,267 | kg/km | |
| Kupfer | Widerstand min. | 0,1674 | Ω/m |
| Widerstand max. | 0,1782 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,883 | kg/km | |
| Ø | Leiter min. | 0,351 | mm |
| Leiter max. | 0,359 | mm | |
| Lackisoliert Grad 1 min. | 0,375 | mm | |
| Lackisoliert Grad 1 max. | 0,392 | mm | |
| Lackisoliert Grad 2 min. | 0,393 | mm | |
| Lackisoliert Grad 2 max. | 0,411 | mm | |
| Leiter Nenn-Ø | 0,375 | mm | |
| Leiterquerschnitt | 0,110 | mm² | |
| Alu | Widerstand min. | 0,2436 | Ω/m |
| Widerstand max. | 0,2620 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,298 | kg/km | |
| Kupfer | Widerstand min. | 0,1495 | Ω/m |
| Widerstand max. | 0,1604 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,985 | kg/km | |
| Ø | Leiter min. | 0,370 | mm |
| Leiter max. | 0,380 | mm | |
| Lackisoliert Grad 1 min. | 0,396 | mm | |
| Lackisoliert Grad 1 max. | 0,414 | mm | |
| Lackisoliert Grad 2 min. | 0,415 | mm | |
| Lackisoliert Grad 2 max. | 0,434 | mm | |
| Leiter Nenn-Ø | 0,400 | mm | |
| Leiterquerschnitt | 0,126 | mm² | |
| Alu | Widerstand min. | 0,2144 | Ω/m |
| Widerstand max. | 0,2299 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,339 | kg/km | |
| Kupfer | Widerstand min. | 0,1316 | Ω/m |
| Widerstand max. | 0,1407 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,121 | kg/km | |
| Ø | Leiter min. | 0,395 | mm |
| Leiter max. | 0,405 | mm | |
| Lackisoliert Grad 1 min. | 0,421 | mm | |
| Lackisoliert Grad 1 max. | 0,439 | mm | |
| Lackisoliert Grad 2 min. | 0,440 | mm | |
| Lackisoliert Grad 2 max. | 0,459 | mm | |
| Leiter Nenn-Ø | 0,425 | mm | |
| Leiterquerschnitt | 0,142 | mm² | |
| Alu | Widerstand min. | 0,1902 | Ω/m |
| Widerstand max. | 0,2033 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,383 | kg/km | |
| Kupfer | Widerstand min. | 0,1167 | Ω/m |
| Widerstand max. | 0,1245 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,265 | kg/km | |
| Ø | Leiter min. | 0,420 | mm |
| Leiter max. | 0,430 | mm | |
| Lackisoliert Grad 1 min. | 0,447 | mm | |
| Lackisoliert Grad 1 max. | 0,466 | mm | |
| Lackisoliert Grad 2 min. | 0,467 | mm | |
| Lackisoliert Grad 2 max. | 0,488 | mm | |
| Leiter Nenn-Ø | 0,450 | mm | |
| Leiterquerschnitt | 0,159 | mm² | |
| Alu | Widerstand min. | 0,1699 | Ω/m |
| Widerstand max. | 0,1811 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,429 | kg/km | |
| Kupfer | Widerstand min. | 0,1042 | Ω/m |
| Widerstand max. | 0,1109 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,419 | kg/km | |
| Ø | Leiter min. | 0,445 | mm |
| Leiter max. | 0,455 | mm | |
| Lackisoliert Grad 1 min. | 0,472 | mm | |
| Lackisoliert Grad 1 max. | 0,491 | mm | |
| Lackisoliert Grad 2 min. | 0,492 | mm | |
| Lackisoliert Grad 2 max. | 0,513 | mm | |
| Leiter Nenn-Ø | 0,475 | mm | |
| Leiterquerschnitt | 0,177 | mm² | |
| Alu | Widerstand min. | 0,1527 | Ω/m |
| Widerstand max. | 0,1624 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,478 | kg/km | |
| Kupfer | Widerstand min. | 0,0937 | Ω/m |
| Widerstand max. | 0,0994 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,581 | kg/km | |
| Ø | Leiter min. | 0,470 | mm |
| Leiter max. | 0,480 | mm | |
| Lackisoliert Grad 1 min. | 0,499 | mm | |
| Lackisoliert Grad 1 max. | 0,519 | mm | |
| Lackisoliert Grad 2 min. | 0,520 | mm | |
| Lackisoliert Grad 2 max. | 0,541 | mm | |
| Leiter Nenn-Ø | 0,500 | mm | |
| Leiterquerschnitt | 0,196 | mm² | |
| Alu | Widerstand min. | 0,1379 | Ω/m |
| Widerstand max. | 0,1464 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,530 | kg/km | |
| Kupfer | Widerstand min. | 0,0846 | Ω/m |
| Widerstand max. | 0,0896 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,751 | kg/km | |
| Ø | Leiter min. | 0,495 | mm |
| Leiter max. | 0,505 | mm | |
| Lackisoliert Grad 1 min. | 0,524 | mm | |
| Lackisoliert Grad 1 max. | 0,544 | mm | |
| Lackisoliert Grad 2 min. | 0,545 | mm | |
| Lackisoliert Grad 2 max. | 0,566 | mm | |
| Leiter Nenn-Ø | 0,530 | mm | |
| Leiterquerschnitt | 0,221 | mm² | |
| Alu | Widerstand min. | 0,1224 | Ω/m |
| Widerstand max. | 0,1306 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,596 | kg/km | |
| Kupfer | Widerstand min. | 0,0751 | Ω/m |
| Widerstand max. | 0,0800 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,968 | kg/km | |
| Ø | Leiter min. | 0,524 | mm |
| Leiter max. | 0,536 | mm | |
| Lackisoliert Grad 1 min. | 0,555 | mm | |
| Lackisoliert Grad 1 max. | 0,576 | mm | |
| Lackisoliert Grad 2 min. | 0,577 | mm | |
| Lackisoliert Grad 2 max. | 0,600 | mm | |
| Leiter Nenn-Ø | 0,560 | mm | |
| Leiterquerschnitt | 0,246 | mm² | |
| Alu | Widerstand min. | 0,1098 | Ω/m |
| Widerstand max. | 0,1169 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,665 | kg/km | |
| Kupfer | Widerstand min. | 0,0674 | Ω/m |
| Widerstand max. | 0,0715 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,197 | kg/km | |
| Ø | Leiter min. | 0,554 | mm |
| Leiter max. | 0,566 | mm | |
| Lackisoliert Grad 1 min. | 0,585 | mm | |
| Lackisoliert Grad 1 max. | 0,606 | mm | |
| Lackisoliert Grad 2 min. | 0,607 | mm | |
| Lackisoliert Grad 2 max. | 0,630 | mm | |
| Leiter Nenn-Ø | 0,600 | mm | |
| Leiterquerschnitt | 0,283 | mm² | |
| Alu | Widerstand min. | 0,0958 | Ω/m |
| Widerstand max. | 0,1017 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,763 | kg/km | |
| Kupfer | Widerstand min. | 0,0588 | Ω/m |
| Widerstand max. | 0,0622 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,522 | kg/km | |
| Ø | Leiter min. | 0,594 | mm |
| Leiter max. | 0,606 | mm | |
| Lackisoliert Grad 1 min. | 0,627 | mm | |
| Lackisoliert Grad 1 max. | 0,649 | mm | |
| Lackisoliert Grad 2 min. | 0,650 | mm | |
| Lackisoliert Grad 2 max. | 0,674 | mm | |
| Leiter Nenn-Ø | 0,630 | mm | |
| Leiterquerschnitt | 0,312 | mm² | |
| Alu | Widerstand min. | 0,0870 | Ω/m |
| Widerstand max. | 0,0921 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,842 | kg/km | |
| Kupfer | Widerstand min. | 0,0534 | Ω/m |
| Widerstand max. | 0,0564 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,781 | kg/km | |
| Ø | Leiter min. | 0,624 | mm |
| Leiter max. | 0,636 | mm | |
| Lackisoliert Grad 1 min. | 0,657 | mm | |
| Lackisoliert Grad 1 max. | 0,679 | mm | |
| Lackisoliert Grad 2 min. | 0,680 | mm | |
| Lackisoliert Grad 2 max. | 0,704 | mm | |
| Leiter Nenn-Ø | 0,670 | mm | |
| Leiterquerschnitt | 0,353 | mm² | |
| Alu | Widerstand min. | 0,0767 | Ω/m |
| Widerstand max. | 0,0816 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,952 | kg/km | |
| Kupfer | Widerstand min. | 0,0471 | Ω/m |
| Widerstand max. | 0,0499 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,145 | kg/km | |
| Ø | Leiter min. | 0,663 | mm |
| Leiter max. | 0,677 | mm | |
| Lackisoliert Grad 1 min. | 0,698 | mm | |
| Lackisoliert Grad 1 max. | 0,722 | mm | |
| Lackisoliert Grad 2 min. | 0,723 | mm | |
| Lackisoliert Grad 2 max. | 0,749 | mm | |
| Leiter Nenn-Ø | 0,710 | mm | |
| Leiterquerschnitt | 0,396 | mm² | |
| Alu | Widerstand min. | 0,0684 | Ω/m |
| Widerstand max. | 0,0726 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,069 | kg/km | |
| Kupfer | Widerstand min. | 0,0420 | Ω/m |
| Widerstand max. | 0,0444 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,532 | kg/km | |
| Ø | Leiter min. | 0,703 | mm |
| Leiter max. | 0,717 | mm | |
| Lackisoliert Grad 1 min. | 0,738 | mm | |
| Lackisoliert Grad 1 max. | 0,762 | mm | |
| Lackisoliert Grad 2 min. | 0,763 | mm | |
| Lackisoliert Grad 2 max. | 0,789 | mm | |
| Leiter Nenn-Ø | 0,750 | mm | |
| Leiterquerschnitt | 0,442 | mm² | |
| Alu | Widerstand min. | 0,0612 | Ω/m |
| Widerstand max. | 0,0651 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,193 | kg/km | |
| Kupfer | Widerstand min. | 0,0376 | Ω/m |
| Widerstand max. | 0,0399 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,941 | kg/km | |
| Ø | Leiter min. | 0,742 | mm |
| Leiter max. | 0,758 | mm | |
| Lackisoliert Grad 1 min. | 0,780 | mm | |
| Lackisoliert Grad 1 max. | 0,805 | mm | |
| Lackisoliert Grad 2 min. | 0,806 | mm | |
| Lackisoliert Grad 2 max. | 0,834 | mm | |
| Leiter Nenn-Ø | 0,800 | mm | |
| Leiterquerschnitt | 0,503 | mm² | |
| Alu | Widerstand min. | 0,0539 | Ω/m |
| Widerstand max. | 0,0572 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,357 | kg/km | |
| Kupfer | Widerstand min. | 0,0331 | Ω/m |
| Widerstand max. | 0,0350 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 4,484 | kg/km | |
| Ø | Leiter min. | 0,792 | mm |
| Leiter max. | 0,808 | mm | |
| Lackisoliert Grad 1 min. | 0,830 | mm | |
| Lackisoliert Grad 1 max. | 0,855 | mm | |
| Lackisoliert Grad 2 min. | 0,856 | mm | |
| Lackisoliert Grad 2 max. | 0,884 | mm | |
| Leiter Nenn-Ø | 0,850 | mm | |
| Leiterquerschnitt | 0,567 | mm² | |
| Alu | Widerstand min. | 0,0477 | Ω/m |
| Widerstand max. | 0,0507 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,532 | kg/km | |
| Kupfer | Widerstand min. | 0,0292 | Ω/m |
| Widerstand max. | 0,0310 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 5,062 | kg/km | |
| Ø | Leiter min. | 0,841 | mm |
| Leiter max. | 0,859 | mm | |
| Lackisoliert Grad 1 min. | 0,882 | mm | |
| Lackisoliert Grad 1 max. | 0,909 | mm | |
| Lackisoliert Grad 2 min. | 0,910 | mm | |
| Lackisoliert Grad 2 max. | 0,939 | mm | |
| Leiter Nenn-Ø | 0,900 | mm | |
| Leiterquerschnitt | 0,636 | mm² | |
| Alu | Widerstand min. | 0,0426 | Ω/m |
| Widerstand max. | 0,0452 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,718 | kg/km | |
| Kupfer | Widerstand min. | 0,0261 | Ω/m |
| Widerstand max. | 0,0277 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 5,675 | kg/km | |
| Ø | Leiter min. | 0,891 | mm |
| Leiter max. | 0,909 | mm | |
| Lackisoliert Grad 1 min. | 0,932 | mm | |
| Lackisoliert Grad 1 max. | 0,959 | mm | |
| Lackisoliert Grad 2 min. | 0,960 | mm | |
| Lackisoliert Grad 2 max. | 0,989 | mm | |
| Leiter Nenn-Ø | 0,950 | mm | |
| Leiterquerschnitt | 0,709 | mm² | |
| Alu | Widerstand min. | 0,0382 | Ω/m |
| Widerstand max. | 0,0406 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,914 | kg/km | |
| Kupfer | Widerstand min. | 0,0234 | Ω/m |
| Widerstand max. | 0,0248 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 6,323 | kg/km | |
| Ø | Leiter min. | 0,940 | mm |
| Leiter max. | 0,960 | mm | |
| Lackisoliert Grad 1 min. | 0,984 | mm | |
| Lackisoliert Grad 1 max. | 1,012 | mm | |
| Lackisoliert Grad 2 min. | 1,013 | mm | |
| Lackisoliert Grad 2 max. | 1,044 | mm | |
| Leiter Nenn-Ø | 1,000 | mm | |
| Leiterquerschnitt | 0,785 | mm² | |
| Alu | Widerstand min. | 0,0345 | Ω/m |
| Widerstand max. | 0,0366 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,121 | kg/km | |
| Kupfer | Widerstand min. | 0,0212 | Ω/m |
| Widerstand max. | 0,0224 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 7,006 | kg/km | |
| Ø | Leiter min. | 0,990 | mm |
| Leiter max. | 1,010 | mm | |
| Lackisoliert Grad 1 min. | 1,034 | mm | |
| Lackisoliert Grad 1 max. | 1,062 | mm | |
| Lackisoliert Grad 2 min. | 1,063 | mm | |
| Lackisoliert Grad 2 max. | 1,094 | mm | |
| Leiter Nenn-Ø | 1,060 | mm | |
| Leiterquerschnitt | 0,882 | mm² | |
| Alu | Widerstand min. | 0,0307 | Ω/m |
| Widerstand max. | 0,0326 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,383 | kg/km | |
| Kupfer | Widerstand min. | 0,0188 | Ω/m |
| Widerstand max. | 0,0199 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 7,872 | kg/km | |
| Ø | Leiter min. | 1,049 | mm |
| Leiter max. | 1,071 | mm | |
| Lackisoliert Grad 1 min. | 1,094 | mm | |
| Lackisoliert Grad 1 max. | 1,124 | mm | |
| Lackisoliert Grad 2 min. | 1,125 | mm | |
| Lackisoliert Grad 2 max. | 1,157 | mm | |
| Leiter Nenn-Ø | 1,120 | mm | |
| Leiterquerschnitt | 0,985 | mm² | |
| Alu | Widerstand min. | 0,0275 | Ω/m |
| Widerstand max. | 0,0292 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,660 | kg/km | |
| Kupfer | Widerstand min. | 0,0169 | Ω/m |
| Widerstand max. | 0,0178 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 8,788 | kg/km | |
| Ø | Leiter min. | 1,109 | mm |
| Leiter max. | 1,131 | mm | |
| Lackisoliert Grad 1 min. | 1,154 | mm | |
| Lackisoliert Grad 1 max. | 1,184 | mm | |
| Lackisoliert Grad 2 min. | 1,185 | mm | |
| Lackisoliert Grad 2 max. | 1,217 | mm | |
| Leiter Nenn-Ø | 1,180 | mm | |
| Leiterquerschnitt | 1,094 | mm² | |
| Alu | Widerstand min. | 0,0248 | Ω/m |
| Widerstand max. | 0,0263 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,953 | kg/km | |
| Kupfer | Widerstand min. | 0,0152 | Ω/m |
| Widerstand max. | 0,0161 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 9,755 | kg/km | |
| Ø | Leiter min. | 1,168 | mm |
| Leiter max. | 1,192 | mm | |
| Lackisoliert Grad 1 min. | 1,215 | mm | |
| Lackisoliert Grad 1 max. | 1,246 | mm | |
| Lackisoliert Grad 2 min. | 1,247 | mm | |
| Lackisoliert Grad 2 max. | 1,279 | mm | |
| Leiter Nenn-Ø | 1,250 | mm | |
| Leiterquerschnitt | 1,227 | mm² | |
| Alu | Widerstand min. | 0,0220 | Ω/m |
| Widerstand max. | 0,0234 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 3,313 | kg/km | |
| Kupfer | Widerstand min. | 0,0135 | Ω/m |
| Widerstand max. | 0,0143 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 10,946 | kg/km | |
| Ø | Leiter min. | 1,237 | mm |
| Leiter max. | 1,263 | mm | |
| Lackisoliert Grad 1 min. | 1,285 | mm | |
| Lackisoliert Grad 1 max. | 1,316 | mm | |
| Lackisoliert Grad 2 min. | 1,317 | mm | |
| Lackisoliert Grad 2 max. | 1,349 | mm | |
| Leiter Nenn-Ø | 1,320 | mm | |
| Leiterquerschnitt | 1,368 | mm² | |
| Alu | Widerstand min. | 0,0198 | Ω/m |
| Widerstand max. | 0,0210 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 3,695 | kg/km | |
| Kupfer | Widerstand min. | 0,0121 | Ω/m |
| Widerstand max. | 0,0129 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 12,207 | kg/km | |
| Ø | Leiter min. | 1,307 | mm |
| Leiter max. | 1,333 | mm | |
| Lackisoliert Grad 1 min. | 1,356 | mm | |
| Lackisoliert Grad 1 max. | 1,388 | mm | |
| Lackisoliert Grad 2 min. | 1,389 | mm | |
| Lackisoliert Grad 2 max. | 1,422 | mm | |
| Leiter Nenn-Ø | 1,400 | mm | |
| Leiterquerschnitt | 1,539 | mm² | |
| Alu | Widerstand min. | 0,0176 | Ω/m |
| Widerstand max. | 0,0187 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 4,156 | kg/km | |
| Kupfer | Widerstand min. | 0,0108 | Ω/m |
| Widerstand max. | 0,0114 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 13,731 | kg/km | |
| Ø | Leiter min. | 1,386 | mm |
| Leiter max. | 1,414 | mm | |
| Lackisoliert Grad 1 min. | 1,436 | mm | |
| Lackisoliert Grad 1 max. | 1,468 | mm | |
| Lackisoliert Grad 2 min. | 1,469 | mm | |
| Lackisoliert Grad 2 max. | 1,502 | mm | |
| Leiter Nenn-Ø | 1,500 | mm | |
| Leiterquerschnitt | 1,767 | mm² | |
| Alu | Widerstand min. | 0,0153 | Ω/m |
| Widerstand max. | 0,0163 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 4,771 | kg/km | |
| Kupfer | Widerstand min. | 0,0094 | Ω/m |
| Widerstand max. | 0,0100 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 15,763 | kg/km | |
| Ø | Leiter min. | 1,485 | mm |
| Leiter max. | 1,515 | mm | |
| Lackisoliert Grad 1 min. | 1,538 | mm | |
| Lackisoliert Grad 1 max. | 1,570 | mm | |
| Lackisoliert Grad 2 min. | 1,571 | mm | |
| Lackisoliert Grad 2 max. | 1,606 | mm | |
| Leiter Nenn-Ø | 1,600 | mm | |
| Leiterquerschnitt | 2,011 | mm² | |
| Alu | Widerstand min. | 0,0135 | Ω/m |
| Widerstand max. | 0,0143 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 5,429 | kg/km | |
| Kupfer | Widerstand min. | 0,0083 | Ω/m |
| Widerstand max. | 0,0087 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 17,935 | kg/km | |
| Ø | Leiter min. | 1,584 | mm |
| Leiter max. | 1,616 | mm | |
| Lackisoliert Grad 1 min. | 1,638 | mm | |
| Lackisoliert Grad 1 max. | 1,670 | mm | |
| Lackisoliert Grad 2 min. | 1,671 | mm | |
| Lackisoliert Grad 2 max. | 1,706 | mm | |
| Leiter Nenn-Ø | 1,700 | mm | |
| Leiterquerschnitt | 2,270 | mm² | |
| Alu | Widerstand min. | 0,0119 | Ω/m |
| Widerstand max. | 0,0127 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 6,128 | kg/km | |
| Kupfer | Widerstand min. | 0,0073 | Ω/m |
| Widerstand max. | 0,0078 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 20,247 | kg/km | |
| Ø | Leiter min. | 1,683 | mm |
| Leiter max. | 1,717 | mm | |
| Lackisoliert Grad 1 min. | 1,739 | mm | |
| Lackisoliert Grad 1 max. | 1,772 | mm | |
| Lackisoliert Grad 2 min. | 1,773 | mm | |
| Lackisoliert Grad 2 max. | 1,809 | mm | |
| Leiter Nenn-Ø | 1,800 | mm | |
| Leiterquerschnitt | 2,545 | mm² | |
| Alu | Widerstand min. | 0,0106 | Ω/m |
| Widerstand max. | 0,0113 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 6,871 | kg/km | |
| Kupfer | Widerstand min. | 0,0065 | Ω/m |
| Widerstand max. | 0,0069 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 22,699 | kg/km | |
| Ø | Leiter min. | 1,782 | mm |
| Leiter max. | 1,818 | mm | |
| Lackisoliert Grad 1 min. | 1,839 | mm | |
| Lackisoliert Grad 1 max. | 1,872 | mm | |
| Lackisoliert Grad 2 min. | 1,873 | mm | |
| Lackisoliert Grad 2 max. | 1,909 | mm | |
| Leiter Nenn-Ø | 1,900 | mm | |
| Leiterquerschnitt | 2,835 | mm² | |
| Alu | Widerstand min. | 0,0096 | Ω/m |
| Widerstand max. | 0,0101 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 7,655 | kg/km | |
| Kupfer | Widerstand min. | 0,0059 | Ω/m |
| Widerstand max. | 0,0062 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 25,291 | kg/km | |
| Ø | Leiter min. | 1,881 | mm |
| Leiter max. | 1,919 | mm | |
| Lackisoliert Grad 1 min. | 1,940 | mm | |
| Lackisoliert Grad 1 max. | 1,974 | mm | |
| Lackisoliert Grad 2 min. | 1,975 | mm | |
| Lackisoliert Grad 2 max. | 2,012 | mm | |
| Leiter Nenn-Ø | 2,000 | mm | |
| Leiterquerschnitt | 3,142 | mm² | |
| Alu | Widerstand min. | 0,0086 | Ω/m |
| Widerstand max. | 0,0091 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 8,482 | kg/km | |
| Kupfer | Widerstand min. | 0,0053 | Ω/m |
| Widerstand max. | 0,0056 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 28,023 | kg/km | |
| Ø | Leiter min. | 1,980 | mm |
| Leiter max. | 2,020 | mm | |
| Lackisoliert Grad 1 min. | 2,040 | mm | |
| Lackisoliert Grad 1 max. | 2,074 | mm | |
| Lackisoliert Grad 2 min. | 2,075 | mm | |
| Lackisoliert Grad 2 max. | 2,112 | mm | |
| Leiter Nenn-Ø | 2,120 | mm | |
| Leiterquerschnitt | 3,530 | mm² | |
| Alu | Widerstand min. | 0,0077 | Ω/m |
| Widerstand max. | 0,0081 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 9,531 | kg/km | |
| Kupfer | Widerstand min. | 0,0047 | Ω/m |
| Widerstand max. | 0,0050 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 31,487 | kg/km | |
| Ø | Leiter min. | 2,099 | mm |
| Leiter max. | 2,141 | mm | |
| Lackisoliert Grad 1 min. | 2,161 | mm | |
| Lackisoliert Grad 1 max. | 2,196 | mm | |
| Lackisoliert Grad 2 min. | 2,197 | mm | |
| Lackisoliert Grad 2 max. | 2,235 | mm | |
| Leiter Nenn-Ø | 2,240 | mm | |
| Leiterquerschnitt | 3,941 | mm² | |
| Alu | Widerstand min. | 0,0069 | Ω/m |
| Widerstand max. | 0,0073 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 10,640 | kg/km | |
| Kupfer | Widerstand min. | 0,0042 | Ω/m |
| Widerstand max. | 0,0045 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 35,152 | kg/km | |
| Ø | Leiter min. | 2,218 | mm |
| Leiter max. | 2,262 | mm | |
| Lackisoliert Grad 1 min. | 2,281 | mm | |
| Lackisoliert Grad 1 max. | 2,316 | mm | |
| Lackisoliert Grad 2 min. | 2,317 | mm | |
| Lackisoliert Grad 2 max. | 2,355 | mm | |
| Leiter Nenn-Ø | 2,360 | mm | |
| Leiterquerschnitt | 4,374 | mm² | |
| Alu | Widerstand min. | 0,0062 | Ω/m |
| Widerstand max. | 0,0066 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 11,811 | kg/km | |
| Kupfer | Widerstand min. | 0,0038 | Ω/m |
| Widerstand max. | 0,0040 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 39,019 | kg/km | |
| Ø | Leiter min. | 2,336 | mm |
| Leiter max. | 2,384 | mm | |
| Lackisoliert Grad 1 min. | 2,402 | mm | |
| Lackisoliert Grad 1 max. | 2,438 | mm | |
| Lackisoliert Grad 2 min. | 2,439 | mm | |
| Lackisoliert Grad 2 max. | 2,478 | mm | |
| Leiter Nenn-Ø | 2,500 | mm | |
| Leiterquerschnitt | 4,909 | mm² | |
| Alu | Widerstand min. | 0,0055 | Ω/m |
| Widerstand max. | 0,0059 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 13,254 | kg/km | |
| Kupfer | Widerstand min. | 0,0034 | Ω/m |
| Widerstand max. | 0,0036 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 43,786 | kg/km | |
| Ø | Leiter min. | 2,475 | mm |
| Leiter max. | 2,525 | mm | |
| Lackisoliert Grad 1 min. | 2,542 | mm | |
| Lackisoliert Grad 1 max. | 2,578 | mm | |
| Lackisoliert Grad 2 min. | 2,579 | mm | |
| Lackisoliert Grad 2 max. | 2,618 | mm | |
| Leiter Nenn-Ø | 2,650 | mm | |
| Leiterquerschnitt | 5,515 | mm² | |
| Alu | Widerstand min. | 0,0049 | Ω/m |
| Widerstand max. | 0,0052 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 14,892 | kg/km | |
| Kupfer | Widerstand min. | 0,0030 | Ω/m |
| Widerstand max. | 0,0032 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 49,198 | kg/km | |
| Ø | Leiter min. | 2,623 | mm |
| Leiter max. | 2,677 | mm | |
| Lackisoliert Grad 1 min. | 2,693 | mm | |
| Lackisoliert Grad 1 max. | 2,730 | mm | |
| Lackisoliert Grad 2 min. | 2,731 | mm | |
| Lackisoliert Grad 2 max. | 2,772 | mm | |
| Leiter Nenn-Ø | 2,800 | mm | |
| Leiterquerschnitt | 6,158 | mm² | |
| Alu | Widerstand min. | 0,0044 | Ω/m |
| Widerstand max. | 0,0047 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 16,625 | kg/km | |
| Kupfer | Widerstand min. | 0,0027 | Ω/m |
| Widerstand max. | 0,0029 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 54,925 | kg/km | |
| Ø | Leiter min. | 2,772 | mm |
| Leiter max. | 2,828 | mm | |
| Lackisoliert Grad 1 min. | 2,843 | mm | |
| Lackisoliert Grad 1 max. | 2,880 | mm | |
| Lackisoliert Grad 2 min. | 2,881 | mm | |
| Lackisoliert Grad 2 max. | 2,922 | mm | |
| Leiter Nenn-Ø | 3,000 | mm | |
| Leiterquerschnitt | 7,069 | mm² | |
| Alu | Widerstand min. | 0,0038 | Ω/m |
| Widerstand max. | 0,0041 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 19,085 | kg/km | |
| Kupfer | Widerstand min. | 0,0024 | Ω/m |
| Widerstand max. | 0,0025 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 63,052 | kg/km | |
| Ø | Leiter min. | 2,970 | mm |
| Leiter max. | 3,030 | mm | |
| Lackisoliert Grad 1 min. | 3,045 | mm | |
| Lackisoliert Grad 1 max. | 3,083 | mm | |
| Lackisoliert Grad 2 min. | 3,084 | mm | |
| Lackisoliert Grad 2 max. | 3,126 | mm | |
| Leiter Nenn-Ø | 3,150 | mm | |
| Leiterquerschnitt | 7,793 | mm² | |
| Alu | Widerstand min. | 0,0035 | Ω/m |
| Widerstand max. | 0,0037 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 21,041 | kg/km | |
| Kupfer | Widerstand min. | 0,0021 | Ω/m |
| Widerstand max. | 0,0023 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 69,515 | kg/km | |
| Ø | Leiter min. | 3,118 | mm |
| Leiter max. | 3,182 | mm | |
| Lackisoliert Grad 1 min. | 3,195 | mm | |
| Lackisoliert Grad 1 max. | 3,233 | mm | |
| Lackisoliert Grad 2 min. | 3,234 | mm | |
| Lackisoliert Grad 2 max. | 3,276 | mm | |
| Leiter Nenn-Ø | 3,350 | mm | |
| Leiterquerschnitt | 8,814 | mm² | |
| Alu | Widerstand min. | 0,0031 | Ω/m |
| Widerstand max. | 0,0033 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 23,798 | kg/km | |
| Kupfer | Widerstand min. | 0,0019 | Ω/m |
| Widerstand max. | 0,0020 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 78,622 | kg/km | |
| Ø | Leiter min. | 3,316 | mm |
| Leiter max. | 3,384 | mm | |
| Lackisoliert Grad 1 min. | 3,396 | mm | |
| Lackisoliert Grad 1 max. | 3,435 | mm | |
| Lackisoliert Grad 2 min. | 3,436 | mm | |
| Lackisoliert Grad 2 max. | 3,479 | mm | |
| Leiter Nenn-Ø | 3,550 | mm | |
| Leiterquerschnitt | 9,898 | mm² | |
| Alu | Widerstand min. | 0,0027 | Ω/m |
| Widerstand max. | 0,0029 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 26,725 | kg/km | |
| Kupfer | Widerstand min. | 0,0017 | Ω/m |
| Widerstand max. | 0,0018 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 88,290 | kg/km | |
| Ø | Leiter min. | 3,514 | mm |
| Leiter max. | 3,586 | mm | |
| Lackisoliert Grad 1 min. | 3,596 | mm | |
| Lackisoliert Grad 1 max. | 3,635 | mm | |
| Lackisoliert Grad 2 min. | 3,636 | mm | |
| Lackisoliert Grad 2 max. | 3,679 | mm | |
| Leiter Nenn-Ø | 3,750 | mm | |
| Leiterquerschnitt | 11,045 | mm² | |
| Alu | Widerstand min. | 0,0025 | Ω/m |
| Widerstand max. | 0,0026 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 29,821 | kg/km | |
| Kupfer | Widerstand min. | 0,0015 | Ω/m |
| Widerstand max. | 0,0016 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 98,518 | kg/km | |
| Ø | Leiter min. | 3,712 | mm |
| Leiter max. | 3,788 | mm | |
| Lackisoliert Grad 1 min. | 3,797 | mm | |
| Lackisoliert Grad 1 max. | 3,838 | mm | |
| Lackisoliert Grad 2 min. | 3,839 | mm | |
| Lackisoliert Grad 2 max. | 3,883 | mm | |
| Leiter Nenn-Ø | 4,000 | mm | |
| Leiterquerschnitt | 12,566 | mm² | |
| Alu | Widerstand min. | 0,0022 | Ω/m |
| Widerstand max. | 0,0023 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 33,929 | kg/km | |
| Kupfer | Widerstand min. | 0,0013 | Ω/m |
| Widerstand max. | 0,0014 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 112,092 | kg/km | |
| Ø | Leiter min. | 3,960 | mm |
| Leiter max. | 4,040 | mm | |
| Lackisoliert Grad 1 min. | 4,047 | mm | |
| Lackisoliert Grad 1 max. | 4,088 | mm | |
| Lackisoliert Grad 2 min. | 4,089 | mm | |
| Lackisoliert Grad 2 max. | 4,133 | mm | |
| Leiter Nenn-Ø | 4,250 | mm | |
| Leiterquerschnitt | 14,186 | mm² | |
| Alu | Widerstand min. | 0,0019 | Ω/m |
| Widerstand max. | 0,0020 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 38,303 | kg/km | |
| Kupfer | Widerstand min. | 0,0012 | Ω/m |
| Widerstand max. | 0,0012 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 126,541 | kg/km | |
| Ø | Leiter min. | 4,207 | mm |
| Leiter max. | 4,293 | mm | |
| Lackisoliert Grad 1 min. | 4,299 | mm | |
| Lackisoliert Grad 1 max. | 4,341 | mm | |
| Lackisoliert Grad 2 min. | 4,342 | mm | |
| Lackisoliert Grad 2 max. | 4,387 | mm | |
| Leiter Nenn-Ø | 4,500 | mm | |
| Leiterquerschnitt | 15,904 | mm² | |
| Alu | Widerstand min. | 0,0017 | Ω/m |
| Widerstand max. | 0,0018 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 42,942 | kg/km | |
| Kupfer | Widerstand min. | 0,0010 | Ω/m |
| Widerstand max. | 0,0011 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 141,866 | kg/km | |
| Ø | Leiter min. | 4,455 | mm |
| Leiter max. | 4,545 | mm | |
| Lackisoliert Grad 1 min. | 4,549 | mm | |
| Lackisoliert Grad 1 max. | 4,591 | mm | |
| Lackisoliert Grad 2 min. | 4,592 | mm | |
| Lackisoliert Grad 2 max. | 4,637 | mm | |
| Leiter Nenn-Ø | 4,750 | mm | |
| Leiterquerschnitt | 17,721 | mm² | |
| Alu | Widerstand min. | 0,0015 | Ω/m |
| Widerstand max. | 0,0016 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 47,845 | kg/km | |
| Kupfer | Widerstand min. | 0,0009 | Ω/m |
| Widerstand max. | 0,0010 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 158,067 | kg/km | |
| Ø | Leiter min. | 4,702 | mm |
| Leiter max. | 4,798 | mm | |
| Lackisoliert Grad 1 min. | 4,800 | mm | |
| Lackisoliert Grad 1 max. | 4,843 | mm | |
| Lackisoliert Grad 2 min. | 4,844 | mm | |
| Lackisoliert Grad 2 max. | 4,891 | mm | |
| Leiter Nenn-Ø | 5,000 | mm | |
| Leiterquerschnitt | 19,635 | mm² | |
| Alu | Widerstand min. | 0,0014 | Ω/m |
| Widerstand max. | 0,0015 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 53,014 | kg/km | |
| Kupfer | Widerstand min. | 0,0008 | Ω/m |
| Widerstand max. | 0,0009 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 175,144 | kg/km | |
| Ø | Leiter min. | 4,950 | mm |
| Leiter max. | 5,050 | mm | |
| Lackisoliert Grad 1 min. | 5,050 | mm | |
| Lackisoliert Grad 1 max. | 5,093 | mm | |
| Lackisoliert Grad 2 min. | 5,094 | mm | |
| Lackisoliert Grad 2 max. | 5,141 | mm | |
