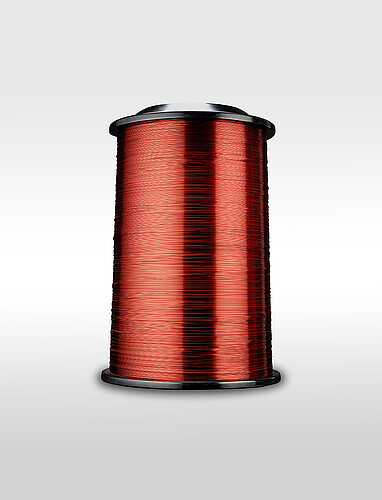

SHTherm® – Hochwärmebeständige Lackdrähte für vielseitige Anforderungen
SHTherm® steht für höchste thermische Beständigkeit bei gleichzeitig hervorragenden elektrischen und mechanischen Eigenschaften. Die Produkte dieser Serie sind speziell für hohe Belastungen ausgelegt und zeichnen sich insbesondere durch verschiedene Isolationsschichten für E-Mobility Flachdrähte aus, die eine außergewöhnliche Sicherheit gegenüber thermischem, elektrischem und mechanischem Stress gewährleisten.
Mit Temperaturklassen bis 240 °C, sowohl in Kupfer als auch in Aluminium, rund oder flach, sowie mit Gleitlacken und Spezialbeschichtungen bietet SHTherm® ein breites Anwendungsspektrum und maximale Flexibilität bei gleichzeitig hoher Prozesssicherheit.
Ihre Vorteile mit SHTherm®
- Thermische Klassen bis 240 °C
- IEC 60317, teilweise UL-zertifiziert

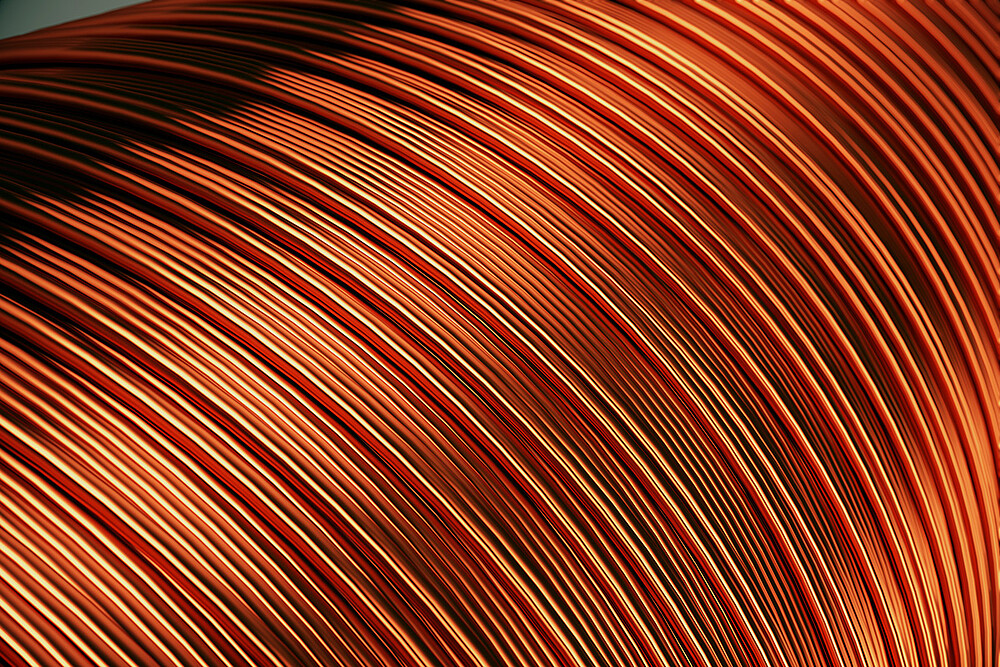

- Rund- und Flachdrahtvarianten verfügbar
- Kupfer- oder Aluminiumleiter
- Gleitlack-Optionen für höhere Füllfaktoren und schnellere Verarbeitbarkeit
- Hervorragende chemische Beständigkeit & mechanische Stabilität bei besten elektrischen Eigenschaften
- 100 % Inline-getestet
Technologische Vielfalt – von Schichtdicken bis PI
Die SHTherm®-Serie bietet ein breites technologisches Spektrum – von bewährten Lösungen mit sehr variablen Isolationsschichtdicken bis hin zu neuesten Entwicklungen für extreme Anforderungen.
Sichere Technik: Der Lackdraht mit hoher Widerstandskraft
Durch gezielten Lackaufbau bieten die Standardvarianten der SHTherm®-Serie:
- Hohe elektrische Durchschlagsfestigkeit
- Sehr gute thermische Belastbarkeit
Sie sind besonders geeignet für Anwendungen mit hohen Spannungen, schnellen Lastwechseln, erhöhten Umgebungstemperaturen und Anforderungen an eine lange Lebensdauer.
Neueste Entwicklung: SHTherm® 240 (PI) als Rund- und Flachdraht
Der SHTherm® 240 (PI) markiert die technologische Spitze der Serie:
Ein hochtemperaturfester Lackdraht mit Polyimid-Isolierung, entwickelt für höchste thermische Anforderungen in modernen Hochvolt-Systemen.
Er kombiniert die hervorragenden Eigenschaften der SHTherm®-Serie mit der außergewöhnlichen thermischen und chemischen Beständigkeit einer Polyimid-(PI)-Isolierung – für maximale Sicherheit und Belastbarkeit unter extremen Bedingungen.
Vorteile im Überblick:
- Temperaturklasse 240 °C
- Polyimid als hochbeständige Isolierung
- Optimiert für Anwendungen im 800V+ Bereich
- Ideal für Traktionsmotoren, Betrieb von Leistungselektronik und Umrichtern
Damit ist der SHTherm® 240 (PI) Flat die ideale Wahl für Entwickler, die auch unter extremen thermischen, chemischen und elektrischen Belastungen keine Kompromisse eingehen wollen.
SHTherm® Produktprogramm
| Produktname | Temperaturklasse | Material | Lacksystem | Typ | Eigenschaften |
| SHTherm® 200 | 180 °C | Cu | PEI | Rund | Gute thermische Überlastfestigkeit, chemisch beständig |
| SHTherm® 210 | 200 °C | Cu | PEI + PAI | Rund | Allround-Draht, mechanisch abriebfest |
| SHTherm® 210 Glide | 200 °C | Cu | PEI + PAI | Rund | Gleitlack, gute Wickeleigenschaften |
| SHTherm® 210 TE | 200 °C | Cu | PEI + PAI | Rund | Teilentladungsbeständig, abriebfest |
| SHTherm® 210 Alu | 200 °C | Alu | PEI + PAI | Rund | Aluminiumleiter, optional mit Gleitlack |
| SHTherm® 210 Flat | 200 °C | Cu | PEI + PAI | Flach | Flachdrahtvariante, hohe Formbarkeit |
| SHTherm® 210 Flat Alu | 200 °C | Alu | PEI + PAI | Flach | Aluminium-Flachdraht, chemisch beständig |
| SHTherm® 220 | 220 °C | Cu | PAI | Rund | Für extreme thermische/chemische Bedingungen |
| SHTherm® 220 Glide | 220 °C | Cu | PAI | Rund | Gleitlack, hohe Wärme- und Chemikalienbeständigkeit |
| SHTherm® 220 Flat | 220 °C | Cu | PAI | Flach | Dicke Isolationsschicht, hohe PDIV, für 800V+ Anwendungen |
| SHTherm® 240 (PI) | 240 °C | Cu | PI (Polyimid) | Rund | Höchste therm./chem. Beständigkeit, ideal für 800V+ Systeme |
| SHTherm® 240 (PI) Flat | 240 °C | Cu | PI (Polyimid) | Flach | Höchste therm./chem. Beständigkeit, ideal für 800V+ Systeme |
Typische Einsatzbereiche

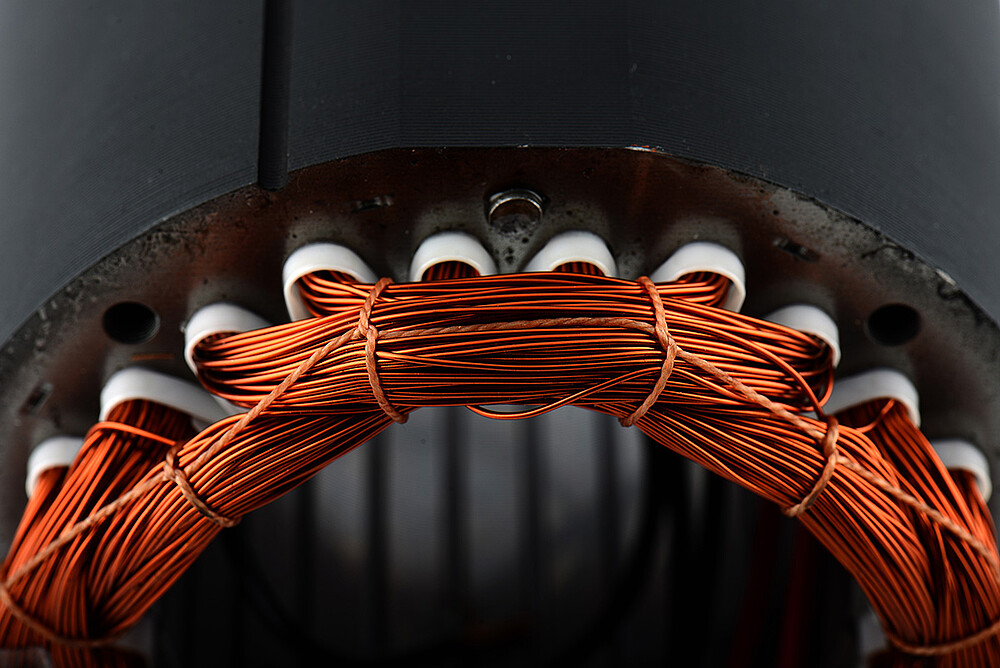

- E-Motoren in Fahrzeugen (z. B. Traktionsmotoren)
- Industrieantriebe und Generatoren
- Hochvolt-Induktivitäten
- Betrieben an Umrichter und Leistungselektronik
Kontaktieren Sie uns
Erfahren Sie mehr über unsere hochwertigen Lackdrähte und unser Qualitätsversprechen. Kontaktieren Sie uns noch heute für eine individuelle Beratung und ein unverbindliches Angebot.
SHWire Vertrieb
+49-5281-988-0sales@sh-wire.de
Digitaler Lackdrahtschieber
Mit dem digitalen Lackdrahtschieber haben wir das bekannte und beliebte handliche Werkzeug vom Schreibtisch auf den Desktop gebracht.
Geben Sie einfach den gewünschten Nenndurchmesser des Lackdrahtes über das Eingabefeld ein oder nutzen Sie den Schieberegler. Auf einen Blick erhalten Sie nützliche Informationen zu Kupfer- und Aluminiumlackdraht basierend auf der IEC 60317-0-1.
- 0,030 mm
- 0,040 mm
- 0,045 mm
- 0,050 mm
- 0,053 mm
- 0,056 mm
- 0,060 mm
- 0,063 mm
- 0,067 mm
- 0,071 mm
- 0,075 mm
- 0,080 mm
- 0,085 mm
- 0,090 mm
- 0,095 mm
- 0,100 mm
- 0,106 mm
- 0,112 mm
- 0,118 mm
- 0,125 mm
- 0,132 mm
- 0,140 mm
- 0,150 mm
- 0,160 mm
- 0,170 mm
- 0,180 mm
- 0,190 mm
- 0,200 mm
- 0,212 mm
- 0,224 mm
- 0,236 mm
- 0,250 mm
- 0,265 mm
- 0,280 mm
- 0,300 mm
- 0,315 mm
- 0,335 mm
- 0,355 mm
- 0,375 mm
- 0,400 mm
- 0,425 mm
- 0,450 mm
- 0,475 mm
- 0,500 mm
- 0,530 mm
- 0,560 mm
- 0,600 mm
- 0,630 mm
- 0,670 mm
- 0,710 mm
- 0,750 mm
- 0,800 mm
- 0,850 mm
- 0,900 mm
- 0,950 mm
- 1,000 mm
- 1,060 mm
- 1,120 mm
- 1,180 mm
- 1,250 mm
- 1,320 mm
- 1,400 mm
- 1,500 mm
- 1,600 mm
- 1,700 mm
- 1,800 mm
- 1,900 mm
- 2,000 mm
- 2,120 mm
- 2,240 mm
- 2,360 mm
- 2,500 mm
- 2,650 mm
- 2,800 mm
- 3,000 mm
- 3,150 mm
- 3,350 mm
- 3,550 mm
- 3,750 mm
- 4,000 mm
- 4,250 mm
- 4,500 mm
- 4,750 mm
- 5,000 mm
| Leiter Nenn-Ø | 0,030 | mm | |
| Leiterquerschnitt | 0,001 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,002 | kg/km | |
| Kupfer | Widerstand min. | 21,765 | Ω/m |
| Widerstand max. | 26,601 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,006 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,033 | mm | |
| Lackisoliert Grad 1 max. | 0,037 | mm | |
| Lackisoliert Grad 2 min. | 0,038 | mm | |
| Lackisoliert Grad 2 max. | 0,041 | mm | |
| Leiter Nenn-Ø | 0,040 | mm | |
| Leiterquerschnitt | 0,001 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,003 | kg/km | |
| Kupfer | Widerstand min. | 12,379 | Ω/m |
| Widerstand max. | 14,827 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,011 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,044 | mm | |
| Lackisoliert Grad 1 max. | 0,049 | mm | |
| Lackisoliert Grad 2 min. | 0,050 | mm | |
| Lackisoliert Grad 2 max. | 0,054 | mm | |
| Leiter Nenn-Ø | 0,045 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,004 | kg/km | |
| Kupfer | Widerstand min. | 9,781 | Ω/m |
| Widerstand max. | 11,715 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,014 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,050 | mm | |
| Lackisoliert Grad 1 max. | 0,055 | mm | |
| Lackisoliert Grad 2 min. | 0,056 | mm | |
| Lackisoliert Grad 2 max. | 0,061 | mm | |
| Leiter Nenn-Ø | 0,050 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,005 | kg/km | |
| Kupfer | Widerstand min. | 7,9224 | Ω/m |
| Widerstand max. | 9,4894 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,018 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,055 | mm | |
| Lackisoliert Grad 1 max. | 0,060 | mm | |
| Lackisoliert Grad 2 min. | 0,061 | mm | |
| Lackisoliert Grad 2 max. | 0,066 | mm | |
| Leiter Nenn-Ø | 0,053 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,006 | kg/km | |
| Kupfer | Widerstand min. | 7,0509 | Ω/m |
| Widerstand max. | 8,4456 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,020 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,059 | mm | |
| Lackisoliert Grad 1 max. | 0,064 | mm | |
| Lackisoliert Grad 2 min. | 0,065 | mm | |
| Lackisoliert Grad 2 max. | 0,070 | mm | |
| Leiter Nenn-Ø | 0,056 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,007 | kg/km | |
| Kupfer | Widerstand min. | 6,3157 | Ω/m |
| Widerstand max. | 7,5649 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,022 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,062 | mm | |
| Lackisoliert Grad 1 max. | 0,067 | mm | |
| Lackisoliert Grad 2 min. | 0,068 | mm | |
| Lackisoliert Grad 2 max. | 0,074 | mm | |
| Leiter Nenn-Ø | 0,060 | mm | |
| Leiterquerschnitt | 0,003 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,008 | kg/km | |
| Kupfer | Widerstand min. | 5,5017 | Ω/m |
| Widerstand max. | 6,5899 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,025 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,066 | mm | |
| Lackisoliert Grad 1 max. | 0,072 | mm | |
| Lackisoliert Grad 2 min. | 0,073 | mm | |
| Lackisoliert Grad 2 max. | 0,079 | mm | |
| Leiter Nenn-Ø | 0,063 | mm | |
| Leiterquerschnitt | 0,003 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,008 | kg/km | |
| Kupfer | Widerstand min. | 4,9902 | Ω/m |
| Widerstand max. | 5,9772 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,028 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,069 | mm | |
| Lackisoliert Grad 1 max. | 0,076 | mm | |
| Lackisoliert Grad 2 min. | 0,077 | mm | |
| Lackisoliert Grad 2 max. | 0,083 | mm | |
| Leiter Nenn-Ø | 0,067 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,010 | kg/km | |
| Kupfer | Widerstand min. | 4,4121 | Ω/m |
| Widerstand max. | 5,2848 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,031 | kg/km | |
| Ø | Leiter min. | 0,064 | mm |
| Leiter max. | 0,070 | mm | |
| Lackisoliert Grad 1 min. | 0,074 | mm | |
| Lackisoliert Grad 1 max. | 0,080 | mm | |
| Lackisoliert Grad 2 min. | 0,081 | mm | |
| Lackisoliert Grad 2 max. | 0,088 | mm | |
| Leiter Nenn-Ø | 0,071 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,011 | kg/km | |
| Kupfer | Widerstand min. | 3,9290 | Ω/m |
| Widerstand max. | 4,7061 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,035 | kg/km | |
| Ø | Leiter min. | 0,068 | mm |
| Leiter max. | 0,074 | mm | |
| Lackisoliert Grad 1 min. | 0,078 | mm | |
| Lackisoliert Grad 1 max. | 0,084 | mm | |
| Lackisoliert Grad 2 min. | 0,085 | mm | |
| Lackisoliert Grad 2 max. | 0,091 | mm | |
| Leiter Nenn-Ø | 0,075 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,012 | kg/km | |
| Kupfer | Widerstand min. | 3,5471 | Ω/m |
| Widerstand max. | 4,2346 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,039 | kg/km | |
| Ø | Leiter min. | 0,072 | mm |
| Leiter max. | 0,078 | mm | |
| Lackisoliert Grad 1 min. | 0,082 | mm | |
| Lackisoliert Grad 1 max. | 0,089 | mm | |
| Lackisoliert Grad 2 min. | 0,090 | mm | |
| Lackisoliert Grad 2 max. | 0,095 | mm | |
| Leiter Nenn-Ø | 0,080 | mm | |
| Leiterquerschnitt | 0,005 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,014 | kg/km | |
| Kupfer | Widerstand min. | 3,1326 | Ω/m |
| Widerstand max. | 3,7025 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,045 | kg/km | |
| Ø | Leiter min. | 0,077 | mm |
| Leiter max. | 0,083 | mm | |
| Lackisoliert Grad 1 min. | 0,087 | mm | |
| Lackisoliert Grad 1 max. | 0,094 | mm | |
| Lackisoliert Grad 2 min. | 0,095 | mm | |
| Lackisoliert Grad 2 max. | 0,101 | mm | |
| Leiter Nenn-Ø | 0,085 | mm | |
| Leiterquerschnitt | 0,006 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,015 | kg/km | |
| Kupfer | Widerstand min. | 2,7867 | Ω/m |
| Widerstand max. | 3,2648 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,051 | kg/km | |
| Ø | Leiter min. | 0,082 | mm |
| Leiter max. | 0,088 | mm | |
| Lackisoliert Grad 1 min. | 0,093 | mm | |
| Lackisoliert Grad 1 max. | 0,100 | mm | |
| Lackisoliert Grad 2 min. | 0,101 | mm | |
| Lackisoliert Grad 2 max. | 0,107 | mm | |
| Leiter Nenn-Ø | 0,090 | mm | |
| Leiterquerschnitt | 0,006 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,017 | kg/km | |
| Kupfer | Widerstand min. | 2,4951 | Ω/m |
| Widerstand max. | 2,9003 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,057 | kg/km | |
| Ø | Leiter min. | 0,087 | mm |
| Leiter max. | 0,093 | mm | |
| Lackisoliert Grad 1 min. | 0,098 | mm | |
| Lackisoliert Grad 1 max. | 0,105 | mm | |
| Lackisoliert Grad 2 min. | 0,106 | mm | |
| Lackisoliert Grad 2 max. | 0,113 | mm | |
| Leiter Nenn-Ø | 0,095 | mm | |
| Leiterquerschnitt | 0,007 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,019 | kg/km | |
| Kupfer | Widerstand min. | 2,2470 | Ω/m |
| Widerstand max. | 2,5936 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,063 | kg/km | |
| Ø | Leiter min. | 0,092 | mm |
| Leiter max. | 0,098 | mm | |
| Lackisoliert Grad 1 min. | 0,103 | mm | |
| Lackisoliert Grad 1 max. | 0,111 | mm | |
| Lackisoliert Grad 2 min. | 0,112 | mm | |
| Lackisoliert Grad 2 max. | 0,119 | mm | |
| Leiter Nenn-Ø | 0,100 | mm | |
| Leiterquerschnitt | 0,008 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,021 | kg/km | |
| Kupfer | Widerstand min. | 2,0342 | Ω/m |
| Widerstand max. | 2,3331 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,070 | kg/km | |
| Ø | Leiter min. | 0,097 | mm |
| Leiter max. | 0,103 | mm | |
| Lackisoliert Grad 1 min. | 0,108 | mm | |
| Lackisoliert Grad 1 max. | 0,117 | mm | |
| Lackisoliert Grad 2 min. | 0,118 | mm | |
| Lackisoliert Grad 2 max. | 0,125 | mm | |
| Leiter Nenn-Ø | 0,106 | mm | |
| Leiterquerschnitt | 0,009 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,024 | kg/km | |
| Kupfer | Widerstand min. | 1,8164 | Ω/m |
| Widerstand max. | 2,0692 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,079 | kg/km | |
| Ø | Leiter min. | 0,103 | mm |
| Leiter max. | 0,109 | mm | |
| Lackisoliert Grad 1 min. | 0,115 | mm | |
| Lackisoliert Grad 1 max. | 0,123 | mm | |
| Lackisoliert Grad 2 min. | 0,124 | mm | |
| Lackisoliert Grad 2 max. | 0,132 | mm | |
| Leiter Nenn-Ø | 0,112 | mm | |
| Leiterquerschnitt | 0,010 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,027 | kg/km | |
| Kupfer | Widerstand min. | 1,6318 | Ω/m |
| Widerstand max. | 1,8407 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,088 | kg/km | |
| Ø | Leiter min. | 0,109 | mm |
| Leiter max. | 0,115 | mm | |
| Lackisoliert Grad 1 min. | 0,121 | mm | |
| Lackisoliert Grad 1 max. | 0,130 | mm | |
| Lackisoliert Grad 2 min. | 0,131 | mm | |
| Lackisoliert Grad 2 max. | 0,139 | mm | |
| Leiter Nenn-Ø | 0,118 | mm | |
| Leiterquerschnitt | 0,011 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,030 | kg/km | |
| Kupfer | Widerstand min. | 1,4740 | Ω/m |
| Widerstand max. | 1,6599 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,098 | kg/km | |
| Ø | Leiter min. | 0,115 | mm |
| Leiter max. | 0,121 | mm | |
| Lackisoliert Grad 1 min. | 0,128 | mm | |
| Lackisoliert Grad 1 max. | 0,136 | mm | |
| Lackisoliert Grad 2 min. | 0,137 | mm | |
| Lackisoliert Grad 2 max. | 0,145 | mm | |
| Leiter Nenn-Ø | 0,125 | mm | |
| Leiterquerschnitt | 0,012 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,033 | kg/km | |
| Kupfer | Widerstand min. | 1,3172 | Ω/m |
| Widerstand max. | 1,4749 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,109 | kg/km | |
| Ø | Leiter min. | 0,122 | mm |
| Leiter max. | 0,128 | mm | |
| Lackisoliert Grad 1 min. | 0,135 | mm | |
| Lackisoliert Grad 1 max. | 0,144 | mm | |
| Lackisoliert Grad 2 min. | 0,145 | mm | |
| Lackisoliert Grad 2 max. | 0,154 | mm | |
| Leiter Nenn-Ø | 0,132 | mm | |
| Leiterquerschnitt | 0,014 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,037 | kg/km | |
| Kupfer | Widerstand min. | 1,1841 | Ω/m |
| Widerstand max. | 1,3192 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,122 | kg/km | |
| Ø | Leiter min. | 0,129 | mm |
| Leiter max. | 0,135 | mm | |
| Lackisoliert Grad 1 min. | 0,143 | mm | |
| Lackisoliert Grad 1 max. | 0,152 | mm | |
| Lackisoliert Grad 2 min. | 0,153 | mm | |
| Lackisoliert Grad 2 max. | 0,162 | mm | |
| Leiter Nenn-Ø | 0,140 | mm | |
| Leiterquerschnitt | 0,015 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,042 | kg/km | |
| Kupfer | Widerstand min. | 1,0553 | Ω/m |
| Widerstand max. | 1,1696 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,137 | kg/km | |
| Ø | Leiter min. | 0,137 | mm |
| Leiter max. | 0,143 | mm | |
| Lackisoliert Grad 1 min. | 0,151 | mm | |
| Lackisoliert Grad 1 max. | 0,160 | mm | |
| Lackisoliert Grad 2 min. | 0,161 | mm | |
| Lackisoliert Grad 2 max. | 0,171 | mm | |
| Leiter Nenn-Ø | 0,150 | mm | |
| Leiterquerschnitt | 0,018 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,048 | kg/km | |
| Kupfer | Widerstand min. | 0,9219 | Ω/m |
| Widerstand max. | 1,0159 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,158 | kg/km | |
| Ø | Leiter min. | 0,147 | mm |
| Leiter max. | 0,153 | mm | |
| Lackisoliert Grad 1 min. | 0,162 | mm | |
| Lackisoliert Grad 1 max. | 0,171 | mm | |
| Lackisoliert Grad 2 min. | 0,172 | mm | |
| Lackisoliert Grad 2 max. | 0,182 | mm | |
| Leiter Nenn-Ø | 0,160 | mm | |
| Leiterquerschnitt | 0,020 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,054 | kg/km | |
| Kupfer | Widerstand min. | 0,8122 | Ω/m |
| Widerstand max. | 0,8906 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,179 | kg/km | |
| Ø | Leiter min. | 0,157 | mm |
| Leiter max. | 0,163 | mm | |
| Lackisoliert Grad 1 min. | 0,172 | mm | |
| Lackisoliert Grad 1 max. | 0,182 | mm | |
| Lackisoliert Grad 2 min. | 0,183 | mm | |
| Lackisoliert Grad 2 max. | 0,194 | mm | |
| Leiter Nenn-Ø | 0,170 | mm | |
| Leiterquerschnitt | 0,023 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,061 | kg/km | |
| Kupfer | Widerstand min. | 0,7211 | Ω/m |
| Widerstand max. | 0,7871 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,202 | kg/km | |
| Ø | Leiter min. | 0,167 | mm |
| Leiter max. | 0,173 | mm | |
| Lackisoliert Grad 1 min. | 0,183 | mm | |
| Lackisoliert Grad 1 max. | 0,194 | mm | |
| Lackisoliert Grad 2 min. | 0,195 | mm | |
| Lackisoliert Grad 2 max. | 0,205 | mm | |
| Leiter Nenn-Ø | 0,180 | mm | |
| Leiterquerschnitt | 0,025 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,069 | kg/km | |
| Kupfer | Widerstand min. | 0,6444 | Ω/m |
| Widerstand max. | 0,7007 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,227 | kg/km | |
| Ø | Leiter min. | 0,177 | mm |
| Leiter max. | 0,183 | mm | |
| Lackisoliert Grad 1 min. | 0,193 | mm | |
| Lackisoliert Grad 1 max. | 0,204 | mm | |
| Lackisoliert Grad 2 min. | 0,205 | mm | |
| Lackisoliert Grad 2 max. | 0,217 | mm | |
| Leiter Nenn-Ø | 0,190 | mm | |
| Leiterquerschnitt | 0,028 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,077 | kg/km | |
| Kupfer | Widerstand min. | 0,5794 | Ω/m |
| Widerstand max. | 0,6278 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,253 | kg/km | |
| Ø | Leiter min. | 0,187 | mm |
| Leiter max. | 0,193 | mm | |
| Lackisoliert Grad 1 min. | 0,204 | mm | |
| Lackisoliert Grad 1 max. | 0,216 | mm | |
| Lackisoliert Grad 2 min. | 0,217 | mm | |
| Lackisoliert Grad 2 max. | 0,228 | mm | |
| Leiter Nenn-Ø | 0,200 | mm | |
| Leiterquerschnitt | 0,031 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,085 | kg/km | |
| Kupfer | Widerstand min. | 0,5237 | Ω/m |
| Widerstand max. | 0,5657 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,280 | kg/km | |
| Ø | Leiter min. | 0,197 | mm |
| Leiter max. | 0,203 | mm | |
| Lackisoliert Grad 1 min. | 0,214 | mm | |
| Lackisoliert Grad 1 max. | 0,226 | mm | |
| Lackisoliert Grad 2 min. | 0,227 | mm | |
| Lackisoliert Grad 2 max. | 0,239 | mm | |
| Leiter Nenn-Ø | 0,212 | mm | |
| Leiterquerschnitt | 0,035 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,095 | kg/km | |
| Kupfer | Widerstand min. | 0,4669 | Ω/m |
| Widerstand max. | 0,5026 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,315 | kg/km | |
| Ø | Leiter min. | 0,209 | mm |
| Leiter max. | 0,215 | mm | |
| Lackisoliert Grad 1 min. | 0,227 | mm | |
| Lackisoliert Grad 1 max. | 0,240 | mm | |
| Lackisoliert Grad 2 min. | 0,241 | mm | |
| Lackisoliert Grad 2 max. | 0,254 | mm | |
| Leiter Nenn-Ø | 0,224 | mm | |
| Leiterquerschnitt | 0,039 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,106 | kg/km | |
| Kupfer | Widerstand min. | 0,4188 | Ω/m |
| Widerstand max. | 0,4495 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,352 | kg/km | |
| Ø | Leiter min. | 0,221 | mm |
| Leiter max. | 0,227 | mm | |
| Lackisoliert Grad 1 min. | 0,239 | mm | |
| Lackisoliert Grad 1 max. | 0,252 | mm | |
| Lackisoliert Grad 2 min. | 0,253 | mm | |
| Lackisoliert Grad 2 max. | 0,266 | mm | |
| Leiter Nenn-Ø | 0,236 | mm | |
| Leiterquerschnitt | 0,044 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,118 | kg/km | |
| Kupfer | Widerstand min. | 0,3747 | Ω/m |
| Widerstand max. | 0,4079 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,390 | kg/km | |
| Ø | Leiter min. | 0,232 | mm |
| Leiter max. | 0,240 | mm | |
| Lackisoliert Grad 1 min. | 0,253 | mm | |
| Lackisoliert Grad 1 max. | 0,267 | mm | |
| Lackisoliert Grad 2 min. | 0,268 | mm | |
| Lackisoliert Grad 2 max. | 0,283 | mm | |
| Leiter Nenn-Ø | 0,250 | mm | |
| Leiterquerschnitt | 0,049 | mm² | |
| Alu | Widerstand min. | 0,5452 | Ω/m |
| Widerstand max. | 0,5927 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,133 | kg/km | |
| Kupfer | Widerstand min. | 0,3345 | Ω/m |
| Widerstand max. | 0,3628 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,438 | kg/km | |
| Ø | Leiter min. | 0,246 | mm |
| Leiter max. | 0,254 | mm | |
| Lackisoliert Grad 1 min. | 0,267 | mm | |
| Lackisoliert Grad 1 max. | 0,281 | mm | |
| Lackisoliert Grad 2 min. | 0,282 | mm | |
| Lackisoliert Grad 2 max. | 0,297 | mm | |
| Leiter Nenn-Ø | 0,265 | mm | |
| Leiterquerschnitt | 0,055 | mm² | |
| Alu | Widerstand min. | 0,4861 | Ω/m |
| Widerstand max. | 0,5265 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,149 | kg/km | |
| Kupfer | Widerstand min. | 0,2982 | Ω/m |
| Widerstand max. | 0,3223 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,492 | kg/km | |
| Ø | Leiter min. | 0,261 | mm |
| Leiter max. | 0,269 | mm | |
| Lackisoliert Grad 1 min. | 0,283 | mm | |
| Lackisoliert Grad 1 max. | 0,297 | mm | |
| Lackisoliert Grad 2 min. | 0,298 | mm | |
| Lackisoliert Grad 2 max. | 0,314 | mm | |
| Leiter Nenn-Ø | 0,280 | mm | |
| Leiterquerschnitt | 0,062 | mm² | |
| Alu | Widerstand min. | 0,4361 | Ω/m |
| Widerstand max. | 0,4708 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,166 | kg/km | |
| Kupfer | Widerstand min. | 0,2676 | Ω/m |
| Widerstand max. | 0,2882 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,549 | kg/km | |
| Ø | Leiter min. | 0,276 | mm |
| Leiter max. | 0,284 | mm | |
| Lackisoliert Grad 1 min. | 0,298 | mm | |
| Lackisoliert Grad 1 max. | 0,312 | mm | |
| Lackisoliert Grad 2 min. | 0,313 | mm | |
| Lackisoliert Grad 2 max. | 0,329 | mm | |
| Leiter Nenn-Ø | 0,300 | mm | |
| Leiterquerschnitt | 0,071 | mm² | |
| Alu | Widerstand min. | 0,3806 | Ω/m |
| Widerstand max. | 0,4094 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,191 | kg/km | |
| Kupfer | Widerstand min. | 0,2335 | Ω/m |
| Widerstand max. | 0,2506 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,631 | kg/km | |
| Ø | Leiter min. | 0,296 | mm |
| Leiter max. | 0,304 | mm | |
| Lackisoliert Grad 1 min. | 0,319 | mm | |
| Lackisoliert Grad 1 max. | 0,334 | mm | |
| Lackisoliert Grad 2 min. | 0,335 | mm | |
| Lackisoliert Grad 2 max. | 0,352 | mm | |
| Leiter Nenn-Ø | 0,315 | mm | |
| Leiterquerschnitt | 0,078 | mm² | |
| Alu | Widerstand min. | 0,3456 | Ω/m |
| Widerstand max. | 0,3708 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,210 | kg/km | |
| Kupfer | Widerstand min. | 0,2121 | Ω/m |
| Widerstand max. | 0,2270 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,695 | kg/km | |
| Ø | Leiter min. | 0,311 | mm |
| Leiter max. | 0,319 | mm | |
| Lackisoliert Grad 1 min. | 0,334 | mm | |
| Lackisoliert Grad 1 max. | 0,349 | mm | |
| Lackisoliert Grad 2 min. | 0,350 | mm | |
| Lackisoliert Grad 2 max. | 0,367 | mm | |
| Leiter Nenn-Ø | 0,335 | mm | |
| Leiterquerschnitt | 0,088 | mm² | |
| Alu | Widerstand min. | 0,3061 | Ω/m |
| Widerstand max. | 0,3274 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,238 | kg/km | |
| Kupfer | Widerstand min. | 0,1878 | Ω/m |
| Widerstand max. | 0,2004 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,786 | kg/km | |
| Ø | Leiter min. | 0,331 | mm |
| Leiter max. | 0,339 | mm | |
| Lackisoliert Grad 1 min. | 0,355 | mm | |
| Lackisoliert Grad 1 max. | 0,372 | mm | |
| Lackisoliert Grad 2 min. | 0,373 | mm | |
| Lackisoliert Grad 2 max. | 0,391 | mm | |
| Leiter Nenn-Ø | 0,355 | mm | |
| Leiterquerschnitt | 0,099 | mm² | |
| Alu | Widerstand min. | 0,2729 | Ω/m |
| Widerstand max. | 0,2911 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,267 | kg/km | |
| Kupfer | Widerstand min. | 0,1674 | Ω/m |
| Widerstand max. | 0,1782 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,883 | kg/km | |
| Ø | Leiter min. | 0,351 | mm |
| Leiter max. | 0,359 | mm | |
| Lackisoliert Grad 1 min. | 0,375 | mm | |
| Lackisoliert Grad 1 max. | 0,392 | mm | |
| Lackisoliert Grad 2 min. | 0,393 | mm | |
| Lackisoliert Grad 2 max. | 0,411 | mm | |
| Leiter Nenn-Ø | 0,375 | mm | |
| Leiterquerschnitt | 0,110 | mm² | |
| Alu | Widerstand min. | 0,2436 | Ω/m |
| Widerstand max. | 0,2620 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,298 | kg/km | |
| Kupfer | Widerstand min. | 0,1495 | Ω/m |
| Widerstand max. | 0,1604 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,985 | kg/km | |
| Ø | Leiter min. | 0,370 | mm |
| Leiter max. | 0,380 | mm | |
| Lackisoliert Grad 1 min. | 0,396 | mm | |
| Lackisoliert Grad 1 max. | 0,414 | mm | |
| Lackisoliert Grad 2 min. | 0,415 | mm | |
| Lackisoliert Grad 2 max. | 0,434 | mm | |
| Leiter Nenn-Ø | 0,400 | mm | |
| Leiterquerschnitt | 0,126 | mm² | |
| Alu | Widerstand min. | 0,2144 | Ω/m |
| Widerstand max. | 0,2299 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,339 | kg/km | |
| Kupfer | Widerstand min. | 0,1316 | Ω/m |
| Widerstand max. | 0,1407 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,121 | kg/km | |
| Ø | Leiter min. | 0,395 | mm |
| Leiter max. | 0,405 | mm | |
| Lackisoliert Grad 1 min. | 0,421 | mm | |
| Lackisoliert Grad 1 max. | 0,439 | mm | |
| Lackisoliert Grad 2 min. | 0,440 | mm | |
| Lackisoliert Grad 2 max. | 0,459 | mm | |
| Leiter Nenn-Ø | 0,425 | mm | |
| Leiterquerschnitt | 0,142 | mm² | |
| Alu | Widerstand min. | 0,1902 | Ω/m |
| Widerstand max. | 0,2033 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,383 | kg/km | |
| Kupfer | Widerstand min. | 0,1167 | Ω/m |
| Widerstand max. | 0,1245 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,265 | kg/km | |
| Ø | Leiter min. | 0,420 | mm |
| Leiter max. | 0,430 | mm | |
| Lackisoliert Grad 1 min. | 0,447 | mm | |
| Lackisoliert Grad 1 max. | 0,466 | mm | |
| Lackisoliert Grad 2 min. | 0,467 | mm | |
| Lackisoliert Grad 2 max. | 0,488 | mm | |
| Leiter Nenn-Ø | 0,450 | mm | |
| Leiterquerschnitt | 0,159 | mm² | |
| Alu | Widerstand min. | 0,1699 | Ω/m |
| Widerstand max. | 0,1811 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,429 | kg/km | |
| Kupfer | Widerstand min. | 0,1042 | Ω/m |
| Widerstand max. | 0,1109 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,419 | kg/km | |
| Ø | Leiter min. | 0,445 | mm |
| Leiter max. | 0,455 | mm | |
| Lackisoliert Grad 1 min. | 0,472 | mm | |
| Lackisoliert Grad 1 max. | 0,491 | mm | |
| Lackisoliert Grad 2 min. | 0,492 | mm | |
| Lackisoliert Grad 2 max. | 0,513 | mm | |
| Leiter Nenn-Ø | 0,475 | mm | |
| Leiterquerschnitt | 0,177 | mm² | |
| Alu | Widerstand min. | 0,1527 | Ω/m |
| Widerstand max. | 0,1624 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,478 | kg/km | |
| Kupfer | Widerstand min. | 0,0937 | Ω/m |
| Widerstand max. | 0,0994 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,581 | kg/km | |
| Ø | Leiter min. | 0,470 | mm |
| Leiter max. | 0,480 | mm | |
| Lackisoliert Grad 1 min. | 0,499 | mm | |
| Lackisoliert Grad 1 max. | 0,519 | mm | |
| Lackisoliert Grad 2 min. | 0,520 | mm | |
| Lackisoliert Grad 2 max. | 0,541 | mm | |
| Leiter Nenn-Ø | 0,500 | mm | |
| Leiterquerschnitt | 0,196 | mm² | |
| Alu | Widerstand min. | 0,1379 | Ω/m |
| Widerstand max. | 0,1464 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,530 | kg/km | |
| Kupfer | Widerstand min. | 0,0846 | Ω/m |
| Widerstand max. | 0,0896 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,751 | kg/km | |
| Ø | Leiter min. | 0,495 | mm |
| Leiter max. | 0,505 | mm | |
| Lackisoliert Grad 1 min. | 0,524 | mm | |
| Lackisoliert Grad 1 max. | 0,544 | mm | |
| Lackisoliert Grad 2 min. | 0,545 | mm | |
| Lackisoliert Grad 2 max. | 0,566 | mm | |
| Leiter Nenn-Ø | 0,530 | mm | |
| Leiterquerschnitt | 0,221 | mm² | |
| Alu | Widerstand min. | 0,1224 | Ω/m |
| Widerstand max. | 0,1306 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,596 | kg/km | |
| Kupfer | Widerstand min. | 0,0751 | Ω/m |
| Widerstand max. | 0,0800 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,968 | kg/km | |
| Ø | Leiter min. | 0,524 | mm |
| Leiter max. | 0,536 | mm | |
| Lackisoliert Grad 1 min. | 0,555 | mm | |
| Lackisoliert Grad 1 max. | 0,576 | mm | |
| Lackisoliert Grad 2 min. | 0,577 | mm | |
| Lackisoliert Grad 2 max. | 0,600 | mm | |
| Leiter Nenn-Ø | 0,560 | mm | |
| Leiterquerschnitt | 0,246 | mm² | |
| Alu | Widerstand min. | 0,1098 | Ω/m |
| Widerstand max. | 0,1169 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,665 | kg/km | |
| Kupfer | Widerstand min. | 0,0674 | Ω/m |
| Widerstand max. | 0,0715 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,197 | kg/km | |
| Ø | Leiter min. | 0,554 | mm |
| Leiter max. | 0,566 | mm | |
| Lackisoliert Grad 1 min. | 0,585 | mm | |
| Lackisoliert Grad 1 max. | 0,606 | mm | |
| Lackisoliert Grad 2 min. | 0,607 | mm | |
| Lackisoliert Grad 2 max. | 0,630 | mm | |
| Leiter Nenn-Ø | 0,600 | mm | |
| Leiterquerschnitt | 0,283 | mm² | |
| Alu | Widerstand min. | 0,0958 | Ω/m |
| Widerstand max. | 0,1017 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,763 | kg/km | |
| Kupfer | Widerstand min. | 0,0588 | Ω/m |
| Widerstand max. | 0,0622 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,522 | kg/km | |
| Ø | Leiter min. | 0,594 | mm |
| Leiter max. | 0,606 | mm | |
| Lackisoliert Grad 1 min. | 0,627 | mm | |
| Lackisoliert Grad 1 max. | 0,649 | mm | |
| Lackisoliert Grad 2 min. | 0,650 | mm | |
| Lackisoliert Grad 2 max. | 0,674 | mm | |
| Leiter Nenn-Ø | 0,630 | mm | |
| Leiterquerschnitt | 0,312 | mm² | |
| Alu | Widerstand min. | 0,0870 | Ω/m |
| Widerstand max. | 0,0921 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,842 | kg/km | |
| Kupfer | Widerstand min. | 0,0534 | Ω/m |
| Widerstand max. | 0,0564 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,781 | kg/km | |
| Ø | Leiter min. | 0,624 | mm |
| Leiter max. | 0,636 | mm | |
| Lackisoliert Grad 1 min. | 0,657 | mm | |
| Lackisoliert Grad 1 max. | 0,679 | mm | |
| Lackisoliert Grad 2 min. | 0,680 | mm | |
| Lackisoliert Grad 2 max. | 0,704 | mm | |
| Leiter Nenn-Ø | 0,670 | mm | |
| Leiterquerschnitt | 0,353 | mm² | |
| Alu | Widerstand min. | 0,0767 | Ω/m |
| Widerstand max. | 0,0816 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,952 | kg/km | |
| Kupfer | Widerstand min. | 0,0471 | Ω/m |
| Widerstand max. | 0,0499 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,145 | kg/km | |
| Ø | Leiter min. | 0,663 | mm |
| Leiter max. | 0,677 | mm | |
| Lackisoliert Grad 1 min. | 0,698 | mm | |
| Lackisoliert Grad 1 max. | 0,722 | mm | |
| Lackisoliert Grad 2 min. | 0,723 | mm | |
| Lackisoliert Grad 2 max. | 0,749 | mm | |
| Leiter Nenn-Ø | 0,710 | mm | |
| Leiterquerschnitt | 0,396 | mm² | |
| Alu | Widerstand min. | 0,0684 | Ω/m |
| Widerstand max. | 0,0726 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,069 | kg/km | |
| Kupfer | Widerstand min. | 0,0420 | Ω/m |
| Widerstand max. | 0,0444 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,532 | kg/km | |
| Ø | Leiter min. | 0,703 | mm |
| Leiter max. | 0,717 | mm | |
| Lackisoliert Grad 1 min. | 0,738 | mm | |
| Lackisoliert Grad 1 max. | 0,762 | mm | |
| Lackisoliert Grad 2 min. | 0,763 | mm | |
| Lackisoliert Grad 2 max. | 0,789 | mm | |
| Leiter Nenn-Ø | 0,750 | mm | |
| Leiterquerschnitt | 0,442 | mm² | |
| Alu | Widerstand min. | 0,0612 | Ω/m |
| Widerstand max. | 0,0651 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,193 | kg/km | |
| Kupfer | Widerstand min. | 0,0376 | Ω/m |
| Widerstand max. | 0,0399 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,941 | kg/km | |
| Ø | Leiter min. | 0,742 | mm |
| Leiter max. | 0,758 | mm | |
| Lackisoliert Grad 1 min. | 0,780 | mm | |
| Lackisoliert Grad 1 max. | 0,805 | mm | |
| Lackisoliert Grad 2 min. | 0,806 | mm | |
| Lackisoliert Grad 2 max. | 0,834 | mm | |
| Leiter Nenn-Ø | 0,800 | mm | |
| Leiterquerschnitt | 0,503 | mm² | |
| Alu | Widerstand min. | 0,0539 | Ω/m |
| Widerstand max. | 0,0572 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,357 | kg/km | |
| Kupfer | Widerstand min. | 0,0331 | Ω/m |
| Widerstand max. | 0,0350 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 4,484 | kg/km | |
| Ø | Leiter min. | 0,792 | mm |
| Leiter max. | 0,808 | mm | |
| Lackisoliert Grad 1 min. | 0,830 | mm | |
| Lackisoliert Grad 1 max. | 0,855 | mm | |
| Lackisoliert Grad 2 min. | 0,856 | mm | |
| Lackisoliert Grad 2 max. | 0,884 | mm | |
| Leiter Nenn-Ø | 0,850 | mm | |
| Leiterquerschnitt | 0,567 | mm² | |
| Alu | Widerstand min. | 0,0477 | Ω/m |
| Widerstand max. | 0,0507 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,532 | kg/km | |
| Kupfer | Widerstand min. | 0,0292 | Ω/m |
| Widerstand max. | 0,0310 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 5,062 | kg/km | |
| Ø | Leiter min. | 0,841 | mm |
| Leiter max. | 0,859 | mm | |
| Lackisoliert Grad 1 min. | 0,882 | mm | |
| Lackisoliert Grad 1 max. | 0,909 | mm | |
| Lackisoliert Grad 2 min. | 0,910 | mm | |
| Lackisoliert Grad 2 max. | 0,939 | mm | |
| Leiter Nenn-Ø | 0,900 | mm | |
| Leiterquerschnitt | 0,636 | mm² | |
| Alu | Widerstand min. | 0,0426 | Ω/m |
| Widerstand max. | 0,0452 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,718 | kg/km | |
| Kupfer | Widerstand min. | 0,0261 | Ω/m |
| Widerstand max. | 0,0277 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 5,675 | kg/km | |
| Ø | Leiter min. | 0,891 | mm |
| Leiter max. | 0,909 | mm | |
| Lackisoliert Grad 1 min. | 0,932 | mm | |
| Lackisoliert Grad 1 max. | 0,959 | mm | |
| Lackisoliert Grad 2 min. | 0,960 | mm | |
| Lackisoliert Grad 2 max. | 0,989 | mm | |
| Leiter Nenn-Ø | 0,950 | mm | |
| Leiterquerschnitt | 0,709 | mm² | |
| Alu | Widerstand min. | 0,0382 | Ω/m |
| Widerstand max. | 0,0406 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,914 | kg/km | |
| Kupfer | Widerstand min. | 0,0234 | Ω/m |
| Widerstand max. | 0,0248 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 6,323 | kg/km | |
| Ø | Leiter min. | 0,940 | mm |
| Leiter max. | 0,960 | mm | |
| Lackisoliert Grad 1 min. | 0,984 | mm | |
| Lackisoliert Grad 1 max. | 1,012 | mm | |
| Lackisoliert Grad 2 min. | 1,013 | mm | |
| Lackisoliert Grad 2 max. | 1,044 | mm | |
| Leiter Nenn-Ø | 1,000 | mm | |
| Leiterquerschnitt | 0,785 | mm² | |
| Alu | Widerstand min. | 0,0345 | Ω/m |
| Widerstand max. | 0,0366 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,121 | kg/km | |
| Kupfer | Widerstand min. | 0,0212 | Ω/m |
| Widerstand max. | 0,0224 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 7,006 | kg/km | |
| Ø | Leiter min. | 0,990 | mm |
| Leiter max. | 1,010 | mm | |
| Lackisoliert Grad 1 min. | 1,034 | mm | |
| Lackisoliert Grad 1 max. | 1,062 | mm | |
| Lackisoliert Grad 2 min. | 1,063 | mm | |
| Lackisoliert Grad 2 max. | 1,094 | mm | |
| Leiter Nenn-Ø | 1,060 | mm | |
| Leiterquerschnitt | 0,882 | mm² | |
| Alu | Widerstand min. | 0,0307 | Ω/m |
| Widerstand max. | 0,0326 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,383 | kg/km | |
| Kupfer | Widerstand min. | 0,0188 | Ω/m |
| Widerstand max. | 0,0199 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 7,872 | kg/km | |
| Ø | Leiter min. | 1,049 | mm |
| Leiter max. | 1,071 | mm | |
| Lackisoliert Grad 1 min. | 1,094 | mm | |
| Lackisoliert Grad 1 max. | 1,124 | mm | |
| Lackisoliert Grad 2 min. | 1,125 | mm | |
| Lackisoliert Grad 2 max. | 1,157 | mm | |
| Leiter Nenn-Ø | 1,120 | mm | |
| Leiterquerschnitt | 0,985 | mm² | |
| Alu | Widerstand min. | 0,0275 | Ω/m |
| Widerstand max. | 0,0292 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,660 | kg/km | |
| Kupfer | Widerstand min. | 0,0169 | Ω/m |
| Widerstand max. | 0,0178 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 8,788 | kg/km | |
| Ø | Leiter min. | 1,109 | mm |
| Leiter max. | 1,131 | mm | |
| Lackisoliert Grad 1 min. | 1,154 | mm | |
| Lackisoliert Grad 1 max. | 1,184 | mm | |
| Lackisoliert Grad 2 min. | 1,185 | mm | |
| Lackisoliert Grad 2 max. | 1,217 | mm | |
| Leiter Nenn-Ø | 1,180 | mm | |
| Leiterquerschnitt | 1,094 | mm² | |
| Alu | Widerstand min. | 0,0248 | Ω/m |
| Widerstand max. | 0,0263 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,953 | kg/km | |
| Kupfer | Widerstand min. | 0,0152 | Ω/m |
| Widerstand max. | 0,0161 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 9,755 | kg/km | |
| Ø | Leiter min. | 1,168 | mm |
| Leiter max. | 1,192 | mm | |
| Lackisoliert Grad 1 min. | 1,215 | mm | |
| Lackisoliert Grad 1 max. | 1,246 | mm | |
| Lackisoliert Grad 2 min. | 1,247 | mm | |
| Lackisoliert Grad 2 max. | 1,279 | mm | |
| Leiter Nenn-Ø | 1,250 | mm | |
| Leiterquerschnitt | 1,227 | mm² | |
| Alu | Widerstand min. | 0,0220 | Ω/m |
| Widerstand max. | 0,0234 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 3,313 | kg/km | |
| Kupfer | Widerstand min. | 0,0135 | Ω/m |
| Widerstand max. | 0,0143 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 10,946 | kg/km | |
| Ø | Leiter min. | 1,237 | mm |
| Leiter max. | 1,263 | mm | |
| Lackisoliert Grad 1 min. | 1,285 | mm | |
| Lackisoliert Grad 1 max. | 1,316 | mm | |
| Lackisoliert Grad 2 min. | 1,317 | mm | |
| Lackisoliert Grad 2 max. | 1,349 | mm | |
| Leiter Nenn-Ø | 1,320 | mm | |
| Leiterquerschnitt | 1,368 | mm² | |
| Alu | Widerstand min. | 0,0198 | Ω/m |
| Widerstand max. | 0,0210 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 3,695 | kg/km | |
| Kupfer | Widerstand min. | 0,0121 | Ω/m |
| Widerstand max. | 0,0129 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 12,207 | kg/km | |
| Ø | Leiter min. | 1,307 | mm |
| Leiter max. | 1,333 | mm | |
| Lackisoliert Grad 1 min. | 1,356 | mm | |
| Lackisoliert Grad 1 max. | 1,388 | mm | |
| Lackisoliert Grad 2 min. | 1,389 | mm | |
| Lackisoliert Grad 2 max. | 1,422 | mm | |
| Leiter Nenn-Ø | 1,400 | mm | |
| Leiterquerschnitt | 1,539 | mm² | |
| Alu | Widerstand min. | 0,0176 | Ω/m |
| Widerstand max. | 0,0187 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 4,156 | kg/km | |
| Kupfer | Widerstand min. | 0,0108 | Ω/m |
| Widerstand max. | 0,0114 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 13,731 | kg/km | |
| Ø | Leiter min. | 1,386 | mm |
| Leiter max. | 1,414 | mm | |
| Lackisoliert Grad 1 min. | 1,436 | mm | |
| Lackisoliert Grad 1 max. | 1,468 | mm | |
| Lackisoliert Grad 2 min. | 1,469 | mm | |
| Lackisoliert Grad 2 max. | 1,502 | mm | |
| Leiter Nenn-Ø | 1,500 | mm | |
| Leiterquerschnitt | 1,767 | mm² | |
| Alu | Widerstand min. | 0,0153 | Ω/m |
| Widerstand max. | 0,0163 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 4,771 | kg/km | |
| Kupfer | Widerstand min. | 0,0094 | Ω/m |
| Widerstand max. | 0,0100 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 15,763 | kg/km | |
| Ø | Leiter min. | 1,485 | mm |
| Leiter max. | 1,515 | mm | |
| Lackisoliert Grad 1 min. | 1,538 | mm | |
| Lackisoliert Grad 1 max. | 1,570 | mm | |
| Lackisoliert Grad 2 min. | 1,571 | mm | |
| Lackisoliert Grad 2 max. | 1,606 | mm | |
| Leiter Nenn-Ø | 1,600 | mm | |
| Leiterquerschnitt | 2,011 | mm² | |
| Alu | Widerstand min. | 0,0135 | Ω/m |
| Widerstand max. | 0,0143 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 5,429 | kg/km | |
| Kupfer | Widerstand min. | 0,0083 | Ω/m |
| Widerstand max. | 0,0087 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 17,935 | kg/km | |
| Ø | Leiter min. | 1,584 | mm |
| Leiter max. | 1,616 | mm | |
| Lackisoliert Grad 1 min. | 1,638 | mm | |
| Lackisoliert Grad 1 max. | 1,670 | mm | |
| Lackisoliert Grad 2 min. | 1,671 | mm | |
| Lackisoliert Grad 2 max. | 1,706 | mm | |
| Leiter Nenn-Ø | 1,700 | mm | |
| Leiterquerschnitt | 2,270 | mm² | |
| Alu | Widerstand min. | 0,0119 | Ω/m |
| Widerstand max. | 0,0127 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 6,128 | kg/km | |
| Kupfer | Widerstand min. | 0,0073 | Ω/m |
| Widerstand max. | 0,0078 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 20,247 | kg/km | |
| Ø | Leiter min. | 1,683 | mm |
| Leiter max. | 1,717 | mm | |
| Lackisoliert Grad 1 min. | 1,739 | mm | |
| Lackisoliert Grad 1 max. | 1,772 | mm | |
| Lackisoliert Grad 2 min. | 1,773 | mm | |
| Lackisoliert Grad 2 max. | 1,809 | mm | |
| Leiter Nenn-Ø | 1,800 | mm | |
| Leiterquerschnitt | 2,545 | mm² | |
| Alu | Widerstand min. | 0,0106 | Ω/m |
| Widerstand max. | 0,0113 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 6,871 | kg/km | |
| Kupfer | Widerstand min. | 0,0065 | Ω/m |
| Widerstand max. | 0,0069 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 22,699 | kg/km | |
| Ø | Leiter min. | 1,782 | mm |
| Leiter max. | 1,818 | mm | |
| Lackisoliert Grad 1 min. | 1,839 | mm | |
| Lackisoliert Grad 1 max. | 1,872 | mm | |
| Lackisoliert Grad 2 min. | 1,873 | mm | |
| Lackisoliert Grad 2 max. | 1,909 | mm | |
| Leiter Nenn-Ø | 1,900 | mm | |
| Leiterquerschnitt | 2,835 | mm² | |
| Alu | Widerstand min. | 0,0096 | Ω/m |
| Widerstand max. | 0,0101 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 7,655 | kg/km | |
| Kupfer | Widerstand min. | 0,0059 | Ω/m |
| Widerstand max. | 0,0062 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 25,291 | kg/km | |
| Ø | Leiter min. | 1,881 | mm |
| Leiter max. | 1,919 | mm | |
| Lackisoliert Grad 1 min. | 1,940 | mm | |
| Lackisoliert Grad 1 max. | 1,974 | mm | |
| Lackisoliert Grad 2 min. | 1,975 | mm | |
| Lackisoliert Grad 2 max. | 2,012 | mm | |
| Leiter Nenn-Ø | 2,000 | mm | |
| Leiterquerschnitt | 3,142 | mm² | |
| Alu | Widerstand min. | 0,0086 | Ω/m |
| Widerstand max. | 0,0091 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 8,482 | kg/km | |
| Kupfer | Widerstand min. | 0,0053 | Ω/m |
| Widerstand max. | 0,0056 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 28,023 | kg/km | |
| Ø | Leiter min. | 1,980 | mm |
| Leiter max. | 2,020 | mm | |
| Lackisoliert Grad 1 min. | 2,040 | mm | |
| Lackisoliert Grad 1 max. | 2,074 | mm | |
| Lackisoliert Grad 2 min. | 2,075 | mm | |
| Lackisoliert Grad 2 max. | 2,112 | mm | |
| Leiter Nenn-Ø | 2,120 | mm | |
| Leiterquerschnitt | 3,530 | mm² | |
| Alu | Widerstand min. | 0,0077 | Ω/m |
| Widerstand max. | 0,0081 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 9,531 | kg/km | |
| Kupfer | Widerstand min. | 0,0047 | Ω/m |
| Widerstand max. | 0,0050 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 31,487 | kg/km | |
| Ø | Leiter min. | 2,099 | mm |
| Leiter max. | 2,141 | mm | |
| Lackisoliert Grad 1 min. | 2,161 | mm | |
| Lackisoliert Grad 1 max. | 2,196 | mm | |
| Lackisoliert Grad 2 min. | 2,197 | mm | |
| Lackisoliert Grad 2 max. | 2,235 | mm | |
| Leiter Nenn-Ø | 2,240 | mm | |
| Leiterquerschnitt | 3,941 | mm² | |
| Alu | Widerstand min. | 0,0069 | Ω/m |
| Widerstand max. | 0,0073 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 10,640 | kg/km | |
| Kupfer | Widerstand min. | 0,0042 | Ω/m |
| Widerstand max. | 0,0045 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 35,152 | kg/km | |
| Ø | Leiter min. | 2,218 | mm |
| Leiter max. | 2,262 | mm | |
| Lackisoliert Grad 1 min. | 2,281 | mm | |
| Lackisoliert Grad 1 max. | 2,316 | mm | |
| Lackisoliert Grad 2 min. | 2,317 | mm | |
| Lackisoliert Grad 2 max. | 2,355 | mm | |
| Leiter Nenn-Ø | 2,360 | mm | |
| Leiterquerschnitt | 4,374 | mm² | |
| Alu | Widerstand min. | 0,0062 | Ω/m |
| Widerstand max. | 0,0066 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 11,811 | kg/km | |
| Kupfer | Widerstand min. | 0,0038 | Ω/m |
| Widerstand max. | 0,0040 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 39,019 | kg/km | |
| Ø | Leiter min. | 2,336 | mm |
| Leiter max. | 2,384 | mm | |
| Lackisoliert Grad 1 min. | 2,402 | mm | |
| Lackisoliert Grad 1 max. | 2,438 | mm | |
| Lackisoliert Grad 2 min. | 2,439 | mm | |
| Lackisoliert Grad 2 max. | 2,478 | mm | |
| Leiter Nenn-Ø | 2,500 | mm | |
| Leiterquerschnitt | 4,909 | mm² | |
| Alu | Widerstand min. | 0,0055 | Ω/m |
| Widerstand max. | 0,0059 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 13,254 | kg/km | |
| Kupfer | Widerstand min. | 0,0034 | Ω/m |
| Widerstand max. | 0,0036 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 43,786 | kg/km | |
| Ø | Leiter min. | 2,475 | mm |
| Leiter max. | 2,525 | mm | |
| Lackisoliert Grad 1 min. | 2,542 | mm | |
| Lackisoliert Grad 1 max. | 2,578 | mm | |
| Lackisoliert Grad 2 min. | 2,579 | mm | |
| Lackisoliert Grad 2 max. | 2,618 | mm | |
| Leiter Nenn-Ø | 2,650 | mm | |
| Leiterquerschnitt | 5,515 | mm² | |
| Alu | Widerstand min. | 0,0049 | Ω/m |
| Widerstand max. | 0,0052 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 14,892 | kg/km | |
| Kupfer | Widerstand min. | 0,0030 | Ω/m |
| Widerstand max. | 0,0032 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 49,198 | kg/km | |
| Ø | Leiter min. | 2,623 | mm |
| Leiter max. | 2,677 | mm | |
| Lackisoliert Grad 1 min. | 2,693 | mm | |
| Lackisoliert Grad 1 max. | 2,730 | mm | |
| Lackisoliert Grad 2 min. | 2,731 | mm | |
| Lackisoliert Grad 2 max. | 2,772 | mm | |
| Leiter Nenn-Ø | 2,800 | mm | |
| Leiterquerschnitt | 6,158 | mm² | |
| Alu | Widerstand min. | 0,0044 | Ω/m |
| Widerstand max. | 0,0047 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 16,625 | kg/km | |
| Kupfer | Widerstand min. | 0,0027 | Ω/m |
| Widerstand max. | 0,0029 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 54,925 | kg/km | |
| Ø | Leiter min. | 2,772 | mm |
| Leiter max. | 2,828 | mm | |
| Lackisoliert Grad 1 min. | 2,843 | mm | |
| Lackisoliert Grad 1 max. | 2,880 | mm | |
| Lackisoliert Grad 2 min. | 2,881 | mm | |
| Lackisoliert Grad 2 max. | 2,922 | mm | |
| Leiter Nenn-Ø | 3,000 | mm | |
| Leiterquerschnitt | 7,069 | mm² | |
| Alu | Widerstand min. | 0,0038 | Ω/m |
| Widerstand max. | 0,0041 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 19,085 | kg/km | |
| Kupfer | Widerstand min. | 0,0024 | Ω/m |
| Widerstand max. | 0,0025 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 63,052 | kg/km | |
| Ø | Leiter min. | 2,970 | mm |
| Leiter max. | 3,030 | mm | |
| Lackisoliert Grad 1 min. | 3,045 | mm | |
| Lackisoliert Grad 1 max. | 3,083 | mm | |
| Lackisoliert Grad 2 min. | 3,084 | mm | |
| Lackisoliert Grad 2 max. | 3,126 | mm | |
| Leiter Nenn-Ø | 3,150 | mm | |
| Leiterquerschnitt | 7,793 | mm² | |
| Alu | Widerstand min. | 0,0035 | Ω/m |
| Widerstand max. | 0,0037 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 21,041 | kg/km | |
| Kupfer | Widerstand min. | 0,0021 | Ω/m |
| Widerstand max. | 0,0023 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 69,515 | kg/km | |
| Ø | Leiter min. | 3,118 | mm |
| Leiter max. | 3,182 | mm | |
| Lackisoliert Grad 1 min. | 3,195 | mm | |
| Lackisoliert Grad 1 max. | 3,233 | mm | |
| Lackisoliert Grad 2 min. | 3,234 | mm | |
| Lackisoliert Grad 2 max. | 3,276 | mm | |
| Leiter Nenn-Ø | 3,350 | mm | |
| Leiterquerschnitt | 8,814 | mm² | |
| Alu | Widerstand min. | 0,0031 | Ω/m |
| Widerstand max. | 0,0033 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 23,798 | kg/km | |
| Kupfer | Widerstand min. | 0,0019 | Ω/m |
| Widerstand max. | 0,0020 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 78,622 | kg/km | |
| Ø | Leiter min. | 3,316 | mm |
| Leiter max. | 3,384 | mm | |
| Lackisoliert Grad 1 min. | 3,396 | mm | |
| Lackisoliert Grad 1 max. | 3,435 | mm | |
| Lackisoliert Grad 2 min. | 3,436 | mm | |
| Lackisoliert Grad 2 max. | 3,479 | mm | |
| Leiter Nenn-Ø | 3,550 | mm | |
| Leiterquerschnitt | 9,898 | mm² | |
| Alu | Widerstand min. | 0,0027 | Ω/m |
| Widerstand max. | 0,0029 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 26,725 | kg/km | |
| Kupfer | Widerstand min. | 0,0017 | Ω/m |
| Widerstand max. | 0,0018 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 88,290 | kg/km | |
| Ø | Leiter min. | 3,514 | mm |
| Leiter max. | 3,586 | mm | |
| Lackisoliert Grad 1 min. | 3,596 | mm | |
| Lackisoliert Grad 1 max. | 3,635 | mm | |
| Lackisoliert Grad 2 min. | 3,636 | mm | |
| Lackisoliert Grad 2 max. | 3,679 | mm | |
| Leiter Nenn-Ø | 3,750 | mm | |
| Leiterquerschnitt | 11,045 | mm² | |
| Alu | Widerstand min. | 0,0025 | Ω/m |
| Widerstand max. | 0,0026 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 29,821 | kg/km | |
| Kupfer | Widerstand min. | 0,0015 | Ω/m |
| Widerstand max. | 0,0016 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 98,518 | kg/km | |
| Ø | Leiter min. | 3,712 | mm |
| Leiter max. | 3,788 | mm | |
| Lackisoliert Grad 1 min. | 3,797 | mm | |
| Lackisoliert Grad 1 max. | 3,838 | mm | |
| Lackisoliert Grad 2 min. | 3,839 | mm | |
| Lackisoliert Grad 2 max. | 3,883 | mm | |
| Leiter Nenn-Ø | 4,000 | mm | |
| Leiterquerschnitt | 12,566 | mm² | |
| Alu | Widerstand min. | 0,0022 | Ω/m |
| Widerstand max. | 0,0023 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 33,929 | kg/km | |
| Kupfer | Widerstand min. | 0,0013 | Ω/m |
| Widerstand max. | 0,0014 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 112,092 | kg/km | |
| Ø | Leiter min. | 3,960 | mm |
| Leiter max. | 4,040 | mm | |
| Lackisoliert Grad 1 min. | 4,047 | mm | |
| Lackisoliert Grad 1 max. | 4,088 | mm | |
| Lackisoliert Grad 2 min. | 4,089 | mm | |
| Lackisoliert Grad 2 max. | 4,133 | mm | |
| Leiter Nenn-Ø | 4,250 | mm | |
| Leiterquerschnitt | 14,186 | mm² | |
| Alu | Widerstand min. | 0,0019 | Ω/m |
| Widerstand max. | 0,0020 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 38,303 | kg/km | |
| Kupfer | Widerstand min. | 0,0012 | Ω/m |
| Widerstand max. | 0,0012 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 126,541 | kg/km | |
| Ø | Leiter min. | 4,207 | mm |
| Leiter max. | 4,293 | mm | |
| Lackisoliert Grad 1 min. | 4,299 | mm | |
| Lackisoliert Grad 1 max. | 4,341 | mm | |
| Lackisoliert Grad 2 min. | 4,342 | mm | |
| Lackisoliert Grad 2 max. | 4,387 | mm | |
| Leiter Nenn-Ø | 4,500 | mm | |
| Leiterquerschnitt | 15,904 | mm² | |
| Alu | Widerstand min. | 0,0017 | Ω/m |
| Widerstand max. | 0,0018 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 42,942 | kg/km | |
| Kupfer | Widerstand min. | 0,0010 | Ω/m |
| Widerstand max. | 0,0011 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 141,866 | kg/km | |
| Ø | Leiter min. | 4,455 | mm |
| Leiter max. | 4,545 | mm | |
| Lackisoliert Grad 1 min. | 4,549 | mm | |
| Lackisoliert Grad 1 max. | 4,591 | mm | |
| Lackisoliert Grad 2 min. | 4,592 | mm | |
| Lackisoliert Grad 2 max. | 4,637 | mm | |
| Leiter Nenn-Ø | 4,750 | mm | |
| Leiterquerschnitt | 17,721 | mm² | |
| Alu | Widerstand min. | 0,0015 | Ω/m |
| Widerstand max. | 0,0016 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 47,845 | kg/km | |
| Kupfer | Widerstand min. | 0,0009 | Ω/m |
| Widerstand max. | 0,0010 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 158,067 | kg/km | |
| Ø | Leiter min. | 4,702 | mm |
| Leiter max. | 4,798 | mm | |
| Lackisoliert Grad 1 min. | 4,800 | mm | |
| Lackisoliert Grad 1 max. | 4,843 | mm | |
| Lackisoliert Grad 2 min. | 4,844 | mm | |
| Lackisoliert Grad 2 max. | 4,891 | mm | |
| Leiter Nenn-Ø | 5,000 | mm | |
| Leiterquerschnitt | 19,635 | mm² | |
| Alu | Widerstand min. | 0,0014 | Ω/m |
| Widerstand max. | 0,0015 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 53,014 | kg/km | |
| Kupfer | Widerstand min. | 0,0008 | Ω/m |
| Widerstand max. | 0,0009 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 175,144 | kg/km | |
| Ø | Leiter min. | 4,950 | mm |
| Leiter max. | 5,050 | mm | |
| Lackisoliert Grad 1 min. | 5,050 | mm | |
| Lackisoliert Grad 1 max. | 5,093 | mm | |
| Lackisoliert Grad 2 min. | 5,094 | mm | |
| Lackisoliert Grad 2 max. | 5,141 | mm | |
