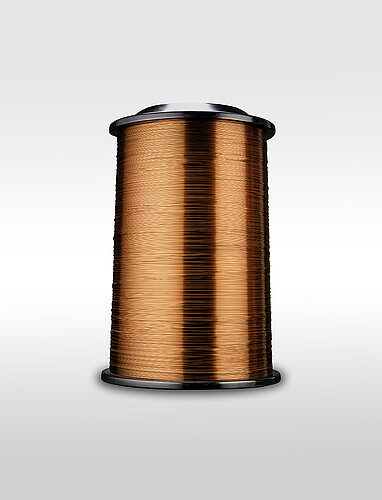

SHSold® – Direkt verzinnbare Lackdrähte für einfache Kontaktierung und optimale Verarbeitung bei sehr guter thermischer Beständigkeit
Die SHSold®-Serie steht für zuverlässige Kontaktierbarkeit und prozesssichere Verarbeitung in den Temperaturklassen F und H. Die Drähte dieser Serie lassen sich schnell und sicher im Zinnbad ab 390 °C ohne vorheriges mechanisches Entfernen des Lackfilms kontaktieren.
SHSold® ermöglicht dem Anwender eine rationelle und sichere Kontaktierung eines thermisch beständigen Kupferlackdrahtes ohne Versprödung des Kupferleiters. Die Drähte lassen sich darüber hinaus auch leicht schweißen und anschlagen.
Ihre Vorteile mit SHSold®
- Temperaturklassen bis 180 °C
- Direkt verzinnbar
- Runddrähte lackisoliert mit Polyurethan
- Optionale Gleitlacktechnologie
- Wirtschaftlich & prozesssicher
- 100 % Inline-getestet
Technologiekonzept: Direkt verzinnbare Lackdrähte
Ein zentrales Merkmal der SHSold®-Serie ist das speziell formulierte Polyurethan-Lacksystem. Dieses ermöglicht eine schnelle und saubere Kontaktierung direkt im Zinnbad ab 390 °C, ohne dass ein vorheriges Abisolieren erforderlich ist. So entstehen stabile, gasblasenfreie Verbindungen, während der Kupferleiter geschont wird.
Gleitoptimierte Lackdrähte für moderne Wickelprozesse
Mit SHSold® V180 Glide bieten wir eine spezielle Variante mit gleitoptimierter Funktionsschicht. Diese wurde entwickelt, um die Wickelprozesse in der Produktion effizienter, schonender und sauberer zu gestalten:
- Erhöhter Füllfaktor durch bessere Drahtverteilung
- Reduzierte mechanische Belastung des Drahtes
- Weniger Anlagenverschmutzung (Entfall vom Auftragen von Paraffin)
- Höhere Gleitfähigkeit wirkt sich nachweislich positiv Isolationsfähigkeit des Lackfilms aus
SHSold® Produktprogramm
| Produktname | Temperaturklasse | Material | Lacksystem | Typ | Eigenschaften |
| SHSold® V155 | 155 °C | Cu | PUR | Rund | Für Anwendungen der Klasse F |
| SHSold® V180 | 180 °C | Cu | PUR | Rund | Klasse H, direkt verzinnbar, sehr gute Verformbarkeit |
| SHSold® V180 Glide | 180 °C | Cu | PUR | Rund | Mit Gleitlackschicht, erhöhter Füllfaktor, reduzierte Anlagenverschmutzung |
Typische Einsatzbereiche
- Transformatoren & Drosseln

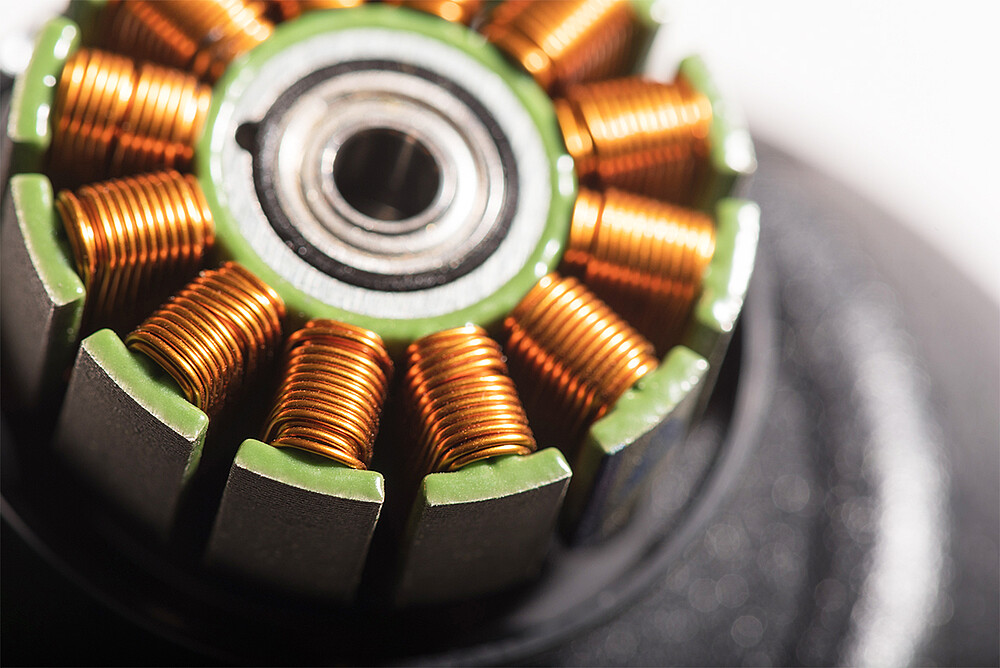

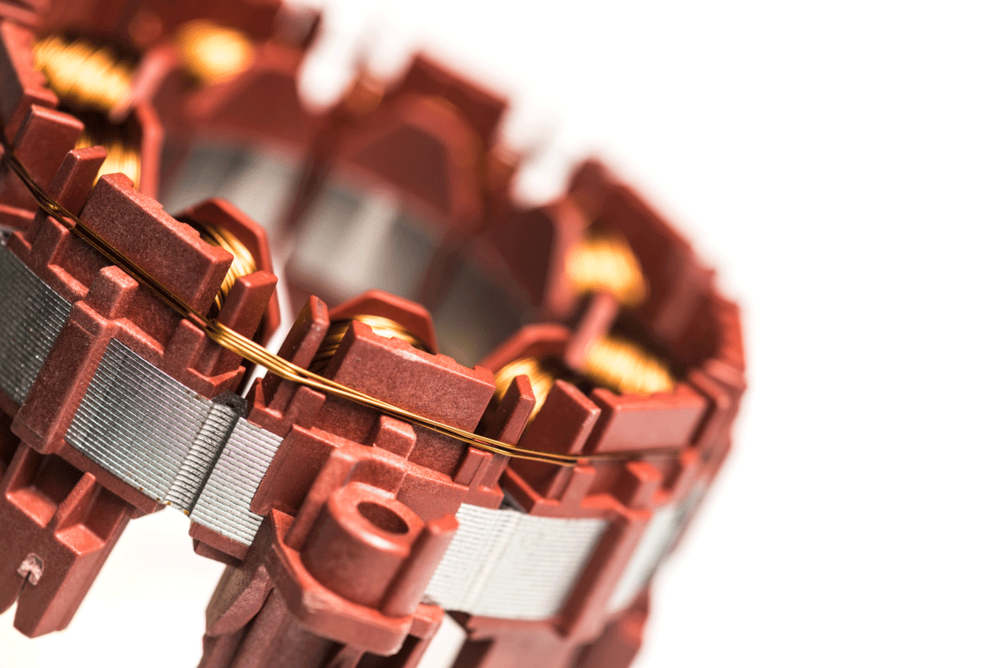

- Kleinmotoren & Relais
- Wickelgüter für weiße Ware
- Industrieelektronik & Haushaltsanwendungen
Kontaktieren Sie uns
Erfahren Sie mehr über unsere hochwertigen Lackdrähte und unser Qualitätsversprechen. Kontaktieren Sie uns noch heute für eine individuelle Beratung und ein unverbindliches Angebot.
SHWire Vertrieb
+49-5281-988-0sales@sh-wire.de
Digitaler Lackdrahtschieber
Mit dem digitalen Lackdrahtschieber haben wir das bekannte und beliebte handliche Werkzeug vom Schreibtisch auf den Desktop gebracht.
Geben Sie einfach den gewünschten Nenndurchmesser des Lackdrahtes über das Eingabefeld ein oder nutzen Sie den Schieberegler. Auf einen Blick erhalten Sie nützliche Informationen zu Kupfer- und Aluminiumlackdraht basierend auf der IEC 60317-0-1.
- 0,030 mm
- 0,040 mm
- 0,045 mm
- 0,050 mm
- 0,053 mm
- 0,056 mm
- 0,060 mm
- 0,063 mm
- 0,067 mm
- 0,071 mm
- 0,075 mm
- 0,080 mm
- 0,085 mm
- 0,090 mm
- 0,095 mm
- 0,100 mm
- 0,106 mm
- 0,112 mm
- 0,118 mm
- 0,125 mm
- 0,132 mm
- 0,140 mm
- 0,150 mm
- 0,160 mm
- 0,170 mm
- 0,180 mm
- 0,190 mm
- 0,200 mm
- 0,212 mm
- 0,224 mm
- 0,236 mm
- 0,250 mm
- 0,265 mm
- 0,280 mm
- 0,300 mm
- 0,315 mm
- 0,335 mm
- 0,355 mm
- 0,375 mm
- 0,400 mm
- 0,425 mm
- 0,450 mm
- 0,475 mm
- 0,500 mm
- 0,530 mm
- 0,560 mm
- 0,600 mm
- 0,630 mm
- 0,670 mm
- 0,710 mm
- 0,750 mm
- 0,800 mm
- 0,850 mm
- 0,900 mm
- 0,950 mm
- 1,000 mm
- 1,060 mm
- 1,120 mm
- 1,180 mm
- 1,250 mm
- 1,320 mm
- 1,400 mm
- 1,500 mm
- 1,600 mm
- 1,700 mm
- 1,800 mm
- 1,900 mm
- 2,000 mm
- 2,120 mm
- 2,240 mm
- 2,360 mm
- 2,500 mm
- 2,650 mm
- 2,800 mm
- 3,000 mm
- 3,150 mm
- 3,350 mm
- 3,550 mm
- 3,750 mm
- 4,000 mm
- 4,250 mm
- 4,500 mm
- 4,750 mm
- 5,000 mm
| Leiter Nenn-Ø | 0,030 | mm | |
| Leiterquerschnitt | 0,001 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,002 | kg/km | |
| Kupfer | Widerstand min. | 21,765 | Ω/m |
| Widerstand max. | 26,601 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,006 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,033 | mm | |
| Lackisoliert Grad 1 max. | 0,037 | mm | |
| Lackisoliert Grad 2 min. | 0,038 | mm | |
| Lackisoliert Grad 2 max. | 0,041 | mm | |
| Leiter Nenn-Ø | 0,040 | mm | |
| Leiterquerschnitt | 0,001 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,003 | kg/km | |
| Kupfer | Widerstand min. | 12,379 | Ω/m |
| Widerstand max. | 14,827 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,011 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,044 | mm | |
| Lackisoliert Grad 1 max. | 0,049 | mm | |
| Lackisoliert Grad 2 min. | 0,050 | mm | |
| Lackisoliert Grad 2 max. | 0,054 | mm | |
| Leiter Nenn-Ø | 0,045 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,004 | kg/km | |
| Kupfer | Widerstand min. | 9,781 | Ω/m |
| Widerstand max. | 11,715 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,014 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,050 | mm | |
| Lackisoliert Grad 1 max. | 0,055 | mm | |
| Lackisoliert Grad 2 min. | 0,056 | mm | |
| Lackisoliert Grad 2 max. | 0,061 | mm | |
| Leiter Nenn-Ø | 0,050 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,005 | kg/km | |
| Kupfer | Widerstand min. | 7,9224 | Ω/m |
| Widerstand max. | 9,4894 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,018 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,055 | mm | |
| Lackisoliert Grad 1 max. | 0,060 | mm | |
| Lackisoliert Grad 2 min. | 0,061 | mm | |
| Lackisoliert Grad 2 max. | 0,066 | mm | |
| Leiter Nenn-Ø | 0,053 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,006 | kg/km | |
| Kupfer | Widerstand min. | 7,0509 | Ω/m |
| Widerstand max. | 8,4456 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,020 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,059 | mm | |
| Lackisoliert Grad 1 max. | 0,064 | mm | |
| Lackisoliert Grad 2 min. | 0,065 | mm | |
| Lackisoliert Grad 2 max. | 0,070 | mm | |
| Leiter Nenn-Ø | 0,056 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,007 | kg/km | |
| Kupfer | Widerstand min. | 6,3157 | Ω/m |
| Widerstand max. | 7,5649 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,022 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,062 | mm | |
| Lackisoliert Grad 1 max. | 0,067 | mm | |
| Lackisoliert Grad 2 min. | 0,068 | mm | |
| Lackisoliert Grad 2 max. | 0,074 | mm | |
| Leiter Nenn-Ø | 0,060 | mm | |
| Leiterquerschnitt | 0,003 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,008 | kg/km | |
| Kupfer | Widerstand min. | 5,5017 | Ω/m |
| Widerstand max. | 6,5899 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,025 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,066 | mm | |
| Lackisoliert Grad 1 max. | 0,072 | mm | |
| Lackisoliert Grad 2 min. | 0,073 | mm | |
| Lackisoliert Grad 2 max. | 0,079 | mm | |
| Leiter Nenn-Ø | 0,063 | mm | |
| Leiterquerschnitt | 0,003 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,008 | kg/km | |
| Kupfer | Widerstand min. | 4,9902 | Ω/m |
| Widerstand max. | 5,9772 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,028 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,069 | mm | |
| Lackisoliert Grad 1 max. | 0,076 | mm | |
| Lackisoliert Grad 2 min. | 0,077 | mm | |
| Lackisoliert Grad 2 max. | 0,083 | mm | |
| Leiter Nenn-Ø | 0,067 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,010 | kg/km | |
| Kupfer | Widerstand min. | 4,4121 | Ω/m |
| Widerstand max. | 5,2848 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,031 | kg/km | |
| Ø | Leiter min. | 0,064 | mm |
| Leiter max. | 0,070 | mm | |
| Lackisoliert Grad 1 min. | 0,074 | mm | |
| Lackisoliert Grad 1 max. | 0,080 | mm | |
| Lackisoliert Grad 2 min. | 0,081 | mm | |
| Lackisoliert Grad 2 max. | 0,088 | mm | |
| Leiter Nenn-Ø | 0,071 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,011 | kg/km | |
| Kupfer | Widerstand min. | 3,9290 | Ω/m |
| Widerstand max. | 4,7061 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,035 | kg/km | |
| Ø | Leiter min. | 0,068 | mm |
| Leiter max. | 0,074 | mm | |
| Lackisoliert Grad 1 min. | 0,078 | mm | |
| Lackisoliert Grad 1 max. | 0,084 | mm | |
| Lackisoliert Grad 2 min. | 0,085 | mm | |
| Lackisoliert Grad 2 max. | 0,091 | mm | |
| Leiter Nenn-Ø | 0,075 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,012 | kg/km | |
| Kupfer | Widerstand min. | 3,5471 | Ω/m |
| Widerstand max. | 4,2346 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,039 | kg/km | |
| Ø | Leiter min. | 0,072 | mm |
| Leiter max. | 0,078 | mm | |
| Lackisoliert Grad 1 min. | 0,082 | mm | |
| Lackisoliert Grad 1 max. | 0,089 | mm | |
| Lackisoliert Grad 2 min. | 0,090 | mm | |
| Lackisoliert Grad 2 max. | 0,095 | mm | |
| Leiter Nenn-Ø | 0,080 | mm | |
| Leiterquerschnitt | 0,005 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,014 | kg/km | |
| Kupfer | Widerstand min. | 3,1326 | Ω/m |
| Widerstand max. | 3,7025 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,045 | kg/km | |
| Ø | Leiter min. | 0,077 | mm |
| Leiter max. | 0,083 | mm | |
| Lackisoliert Grad 1 min. | 0,087 | mm | |
| Lackisoliert Grad 1 max. | 0,094 | mm | |
| Lackisoliert Grad 2 min. | 0,095 | mm | |
| Lackisoliert Grad 2 max. | 0,101 | mm | |
| Leiter Nenn-Ø | 0,085 | mm | |
| Leiterquerschnitt | 0,006 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,015 | kg/km | |
| Kupfer | Widerstand min. | 2,7867 | Ω/m |
| Widerstand max. | 3,2648 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,051 | kg/km | |
| Ø | Leiter min. | 0,082 | mm |
| Leiter max. | 0,088 | mm | |
| Lackisoliert Grad 1 min. | 0,093 | mm | |
| Lackisoliert Grad 1 max. | 0,100 | mm | |
| Lackisoliert Grad 2 min. | 0,101 | mm | |
| Lackisoliert Grad 2 max. | 0,107 | mm | |
| Leiter Nenn-Ø | 0,090 | mm | |
| Leiterquerschnitt | 0,006 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,017 | kg/km | |
| Kupfer | Widerstand min. | 2,4951 | Ω/m |
| Widerstand max. | 2,9003 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,057 | kg/km | |
| Ø | Leiter min. | 0,087 | mm |
| Leiter max. | 0,093 | mm | |
| Lackisoliert Grad 1 min. | 0,098 | mm | |
| Lackisoliert Grad 1 max. | 0,105 | mm | |
| Lackisoliert Grad 2 min. | 0,106 | mm | |
| Lackisoliert Grad 2 max. | 0,113 | mm | |
| Leiter Nenn-Ø | 0,095 | mm | |
| Leiterquerschnitt | 0,007 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,019 | kg/km | |
| Kupfer | Widerstand min. | 2,2470 | Ω/m |
| Widerstand max. | 2,5936 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,063 | kg/km | |
| Ø | Leiter min. | 0,092 | mm |
| Leiter max. | 0,098 | mm | |
| Lackisoliert Grad 1 min. | 0,103 | mm | |
| Lackisoliert Grad 1 max. | 0,111 | mm | |
| Lackisoliert Grad 2 min. | 0,112 | mm | |
| Lackisoliert Grad 2 max. | 0,119 | mm | |
| Leiter Nenn-Ø | 0,100 | mm | |
| Leiterquerschnitt | 0,008 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,021 | kg/km | |
| Kupfer | Widerstand min. | 2,0342 | Ω/m |
| Widerstand max. | 2,3331 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,070 | kg/km | |
| Ø | Leiter min. | 0,097 | mm |
| Leiter max. | 0,103 | mm | |
| Lackisoliert Grad 1 min. | 0,108 | mm | |
| Lackisoliert Grad 1 max. | 0,117 | mm | |
| Lackisoliert Grad 2 min. | 0,118 | mm | |
| Lackisoliert Grad 2 max. | 0,125 | mm | |
| Leiter Nenn-Ø | 0,106 | mm | |
| Leiterquerschnitt | 0,009 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,024 | kg/km | |
| Kupfer | Widerstand min. | 1,8164 | Ω/m |
| Widerstand max. | 2,0692 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,079 | kg/km | |
| Ø | Leiter min. | 0,103 | mm |
| Leiter max. | 0,109 | mm | |
| Lackisoliert Grad 1 min. | 0,115 | mm | |
| Lackisoliert Grad 1 max. | 0,123 | mm | |
| Lackisoliert Grad 2 min. | 0,124 | mm | |
| Lackisoliert Grad 2 max. | 0,132 | mm | |
| Leiter Nenn-Ø | 0,112 | mm | |
| Leiterquerschnitt | 0,010 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,027 | kg/km | |
| Kupfer | Widerstand min. | 1,6318 | Ω/m |
| Widerstand max. | 1,8407 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,088 | kg/km | |
| Ø | Leiter min. | 0,109 | mm |
| Leiter max. | 0,115 | mm | |
| Lackisoliert Grad 1 min. | 0,121 | mm | |
| Lackisoliert Grad 1 max. | 0,130 | mm | |
| Lackisoliert Grad 2 min. | 0,131 | mm | |
| Lackisoliert Grad 2 max. | 0,139 | mm | |
| Leiter Nenn-Ø | 0,118 | mm | |
| Leiterquerschnitt | 0,011 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,030 | kg/km | |
| Kupfer | Widerstand min. | 1,4740 | Ω/m |
| Widerstand max. | 1,6599 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,098 | kg/km | |
| Ø | Leiter min. | 0,115 | mm |
| Leiter max. | 0,121 | mm | |
| Lackisoliert Grad 1 min. | 0,128 | mm | |
| Lackisoliert Grad 1 max. | 0,136 | mm | |
| Lackisoliert Grad 2 min. | 0,137 | mm | |
| Lackisoliert Grad 2 max. | 0,145 | mm | |
| Leiter Nenn-Ø | 0,125 | mm | |
| Leiterquerschnitt | 0,012 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,033 | kg/km | |
| Kupfer | Widerstand min. | 1,3172 | Ω/m |
| Widerstand max. | 1,4749 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,109 | kg/km | |
| Ø | Leiter min. | 0,122 | mm |
| Leiter max. | 0,128 | mm | |
| Lackisoliert Grad 1 min. | 0,135 | mm | |
| Lackisoliert Grad 1 max. | 0,144 | mm | |
| Lackisoliert Grad 2 min. | 0,145 | mm | |
| Lackisoliert Grad 2 max. | 0,154 | mm | |
| Leiter Nenn-Ø | 0,132 | mm | |
| Leiterquerschnitt | 0,014 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,037 | kg/km | |
| Kupfer | Widerstand min. | 1,1841 | Ω/m |
| Widerstand max. | 1,3192 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,122 | kg/km | |
| Ø | Leiter min. | 0,129 | mm |
| Leiter max. | 0,135 | mm | |
| Lackisoliert Grad 1 min. | 0,143 | mm | |
| Lackisoliert Grad 1 max. | 0,152 | mm | |
| Lackisoliert Grad 2 min. | 0,153 | mm | |
| Lackisoliert Grad 2 max. | 0,162 | mm | |
| Leiter Nenn-Ø | 0,140 | mm | |
| Leiterquerschnitt | 0,015 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,042 | kg/km | |
| Kupfer | Widerstand min. | 1,0553 | Ω/m |
| Widerstand max. | 1,1696 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,137 | kg/km | |
| Ø | Leiter min. | 0,137 | mm |
| Leiter max. | 0,143 | mm | |
| Lackisoliert Grad 1 min. | 0,151 | mm | |
| Lackisoliert Grad 1 max. | 0,160 | mm | |
| Lackisoliert Grad 2 min. | 0,161 | mm | |
| Lackisoliert Grad 2 max. | 0,171 | mm | |
| Leiter Nenn-Ø | 0,150 | mm | |
| Leiterquerschnitt | 0,018 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,048 | kg/km | |
| Kupfer | Widerstand min. | 0,9219 | Ω/m |
| Widerstand max. | 1,0159 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,158 | kg/km | |
| Ø | Leiter min. | 0,147 | mm |
| Leiter max. | 0,153 | mm | |
| Lackisoliert Grad 1 min. | 0,162 | mm | |
| Lackisoliert Grad 1 max. | 0,171 | mm | |
| Lackisoliert Grad 2 min. | 0,172 | mm | |
| Lackisoliert Grad 2 max. | 0,182 | mm | |
| Leiter Nenn-Ø | 0,160 | mm | |
| Leiterquerschnitt | 0,020 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,054 | kg/km | |
| Kupfer | Widerstand min. | 0,8122 | Ω/m |
| Widerstand max. | 0,8906 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,179 | kg/km | |
| Ø | Leiter min. | 0,157 | mm |
| Leiter max. | 0,163 | mm | |
| Lackisoliert Grad 1 min. | 0,172 | mm | |
| Lackisoliert Grad 1 max. | 0,182 | mm | |
| Lackisoliert Grad 2 min. | 0,183 | mm | |
| Lackisoliert Grad 2 max. | 0,194 | mm | |
| Leiter Nenn-Ø | 0,170 | mm | |
| Leiterquerschnitt | 0,023 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,061 | kg/km | |
| Kupfer | Widerstand min. | 0,7211 | Ω/m |
| Widerstand max. | 0,7871 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,202 | kg/km | |
| Ø | Leiter min. | 0,167 | mm |
| Leiter max. | 0,173 | mm | |
| Lackisoliert Grad 1 min. | 0,183 | mm | |
| Lackisoliert Grad 1 max. | 0,194 | mm | |
| Lackisoliert Grad 2 min. | 0,195 | mm | |
| Lackisoliert Grad 2 max. | 0,205 | mm | |
| Leiter Nenn-Ø | 0,180 | mm | |
| Leiterquerschnitt | 0,025 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,069 | kg/km | |
| Kupfer | Widerstand min. | 0,6444 | Ω/m |
| Widerstand max. | 0,7007 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,227 | kg/km | |
| Ø | Leiter min. | 0,177 | mm |
| Leiter max. | 0,183 | mm | |
| Lackisoliert Grad 1 min. | 0,193 | mm | |
| Lackisoliert Grad 1 max. | 0,204 | mm | |
| Lackisoliert Grad 2 min. | 0,205 | mm | |
| Lackisoliert Grad 2 max. | 0,217 | mm | |
| Leiter Nenn-Ø | 0,190 | mm | |
| Leiterquerschnitt | 0,028 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,077 | kg/km | |
| Kupfer | Widerstand min. | 0,5794 | Ω/m |
| Widerstand max. | 0,6278 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,253 | kg/km | |
| Ø | Leiter min. | 0,187 | mm |
| Leiter max. | 0,193 | mm | |
| Lackisoliert Grad 1 min. | 0,204 | mm | |
| Lackisoliert Grad 1 max. | 0,216 | mm | |
| Lackisoliert Grad 2 min. | 0,217 | mm | |
| Lackisoliert Grad 2 max. | 0,228 | mm | |
| Leiter Nenn-Ø | 0,200 | mm | |
| Leiterquerschnitt | 0,031 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,085 | kg/km | |
| Kupfer | Widerstand min. | 0,5237 | Ω/m |
| Widerstand max. | 0,5657 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,280 | kg/km | |
| Ø | Leiter min. | 0,197 | mm |
| Leiter max. | 0,203 | mm | |
| Lackisoliert Grad 1 min. | 0,214 | mm | |
| Lackisoliert Grad 1 max. | 0,226 | mm | |
| Lackisoliert Grad 2 min. | 0,227 | mm | |
| Lackisoliert Grad 2 max. | 0,239 | mm | |
| Leiter Nenn-Ø | 0,212 | mm | |
| Leiterquerschnitt | 0,035 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,095 | kg/km | |
| Kupfer | Widerstand min. | 0,4669 | Ω/m |
| Widerstand max. | 0,5026 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,315 | kg/km | |
| Ø | Leiter min. | 0,209 | mm |
| Leiter max. | 0,215 | mm | |
| Lackisoliert Grad 1 min. | 0,227 | mm | |
| Lackisoliert Grad 1 max. | 0,240 | mm | |
| Lackisoliert Grad 2 min. | 0,241 | mm | |
| Lackisoliert Grad 2 max. | 0,254 | mm | |
| Leiter Nenn-Ø | 0,224 | mm | |
| Leiterquerschnitt | 0,039 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,106 | kg/km | |
| Kupfer | Widerstand min. | 0,4188 | Ω/m |
| Widerstand max. | 0,4495 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,352 | kg/km | |
| Ø | Leiter min. | 0,221 | mm |
| Leiter max. | 0,227 | mm | |
| Lackisoliert Grad 1 min. | 0,239 | mm | |
| Lackisoliert Grad 1 max. | 0,252 | mm | |
| Lackisoliert Grad 2 min. | 0,253 | mm | |
| Lackisoliert Grad 2 max. | 0,266 | mm | |
| Leiter Nenn-Ø | 0,236 | mm | |
| Leiterquerschnitt | 0,044 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,118 | kg/km | |
| Kupfer | Widerstand min. | 0,3747 | Ω/m |
| Widerstand max. | 0,4079 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,390 | kg/km | |
| Ø | Leiter min. | 0,232 | mm |
| Leiter max. | 0,240 | mm | |
| Lackisoliert Grad 1 min. | 0,253 | mm | |
| Lackisoliert Grad 1 max. | 0,267 | mm | |
| Lackisoliert Grad 2 min. | 0,268 | mm | |
| Lackisoliert Grad 2 max. | 0,283 | mm | |
| Leiter Nenn-Ø | 0,250 | mm | |
| Leiterquerschnitt | 0,049 | mm² | |
| Alu | Widerstand min. | 0,5452 | Ω/m |
| Widerstand max. | 0,5927 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,133 | kg/km | |
| Kupfer | Widerstand min. | 0,3345 | Ω/m |
| Widerstand max. | 0,3628 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,438 | kg/km | |
| Ø | Leiter min. | 0,246 | mm |
| Leiter max. | 0,254 | mm | |
| Lackisoliert Grad 1 min. | 0,267 | mm | |
| Lackisoliert Grad 1 max. | 0,281 | mm | |
| Lackisoliert Grad 2 min. | 0,282 | mm | |
| Lackisoliert Grad 2 max. | 0,297 | mm | |
| Leiter Nenn-Ø | 0,265 | mm | |
| Leiterquerschnitt | 0,055 | mm² | |
| Alu | Widerstand min. | 0,4861 | Ω/m |
| Widerstand max. | 0,5265 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,149 | kg/km | |
| Kupfer | Widerstand min. | 0,2982 | Ω/m |
| Widerstand max. | 0,3223 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,492 | kg/km | |
| Ø | Leiter min. | 0,261 | mm |
| Leiter max. | 0,269 | mm | |
| Lackisoliert Grad 1 min. | 0,283 | mm | |
| Lackisoliert Grad 1 max. | 0,297 | mm | |
| Lackisoliert Grad 2 min. | 0,298 | mm | |
| Lackisoliert Grad 2 max. | 0,314 | mm | |
| Leiter Nenn-Ø | 0,280 | mm | |
| Leiterquerschnitt | 0,062 | mm² | |
| Alu | Widerstand min. | 0,4361 | Ω/m |
| Widerstand max. | 0,4708 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,166 | kg/km | |
| Kupfer | Widerstand min. | 0,2676 | Ω/m |
| Widerstand max. | 0,2882 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,549 | kg/km | |
| Ø | Leiter min. | 0,276 | mm |
| Leiter max. | 0,284 | mm | |
| Lackisoliert Grad 1 min. | 0,298 | mm | |
| Lackisoliert Grad 1 max. | 0,312 | mm | |
| Lackisoliert Grad 2 min. | 0,313 | mm | |
| Lackisoliert Grad 2 max. | 0,329 | mm | |
| Leiter Nenn-Ø | 0,300 | mm | |
| Leiterquerschnitt | 0,071 | mm² | |
| Alu | Widerstand min. | 0,3806 | Ω/m |
| Widerstand max. | 0,4094 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,191 | kg/km | |
| Kupfer | Widerstand min. | 0,2335 | Ω/m |
| Widerstand max. | 0,2506 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,631 | kg/km | |
| Ø | Leiter min. | 0,296 | mm |
| Leiter max. | 0,304 | mm | |
| Lackisoliert Grad 1 min. | 0,319 | mm | |
| Lackisoliert Grad 1 max. | 0,334 | mm | |
| Lackisoliert Grad 2 min. | 0,335 | mm | |
| Lackisoliert Grad 2 max. | 0,352 | mm | |
| Leiter Nenn-Ø | 0,315 | mm | |
| Leiterquerschnitt | 0,078 | mm² | |
| Alu | Widerstand min. | 0,3456 | Ω/m |
| Widerstand max. | 0,3708 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,210 | kg/km | |
| Kupfer | Widerstand min. | 0,2121 | Ω/m |
| Widerstand max. | 0,2270 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,695 | kg/km | |
| Ø | Leiter min. | 0,311 | mm |
| Leiter max. | 0,319 | mm | |
| Lackisoliert Grad 1 min. | 0,334 | mm | |
| Lackisoliert Grad 1 max. | 0,349 | mm | |
| Lackisoliert Grad 2 min. | 0,350 | mm | |
| Lackisoliert Grad 2 max. | 0,367 | mm | |
| Leiter Nenn-Ø | 0,335 | mm | |
| Leiterquerschnitt | 0,088 | mm² | |
| Alu | Widerstand min. | 0,3061 | Ω/m |
| Widerstand max. | 0,3274 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,238 | kg/km | |
| Kupfer | Widerstand min. | 0,1878 | Ω/m |
| Widerstand max. | 0,2004 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,786 | kg/km | |
| Ø | Leiter min. | 0,331 | mm |
| Leiter max. | 0,339 | mm | |
| Lackisoliert Grad 1 min. | 0,355 | mm | |
| Lackisoliert Grad 1 max. | 0,372 | mm | |
| Lackisoliert Grad 2 min. | 0,373 | mm | |
| Lackisoliert Grad 2 max. | 0,391 | mm | |
| Leiter Nenn-Ø | 0,355 | mm | |
| Leiterquerschnitt | 0,099 | mm² | |
| Alu | Widerstand min. | 0,2729 | Ω/m |
| Widerstand max. | 0,2911 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,267 | kg/km | |
| Kupfer | Widerstand min. | 0,1674 | Ω/m |
| Widerstand max. | 0,1782 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,883 | kg/km | |
| Ø | Leiter min. | 0,351 | mm |
| Leiter max. | 0,359 | mm | |
| Lackisoliert Grad 1 min. | 0,375 | mm | |
| Lackisoliert Grad 1 max. | 0,392 | mm | |
| Lackisoliert Grad 2 min. | 0,393 | mm | |
| Lackisoliert Grad 2 max. | 0,411 | mm | |
| Leiter Nenn-Ø | 0,375 | mm | |
| Leiterquerschnitt | 0,110 | mm² | |
| Alu | Widerstand min. | 0,2436 | Ω/m |
| Widerstand max. | 0,2620 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,298 | kg/km | |
| Kupfer | Widerstand min. | 0,1495 | Ω/m |
| Widerstand max. | 0,1604 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,985 | kg/km | |
| Ø | Leiter min. | 0,370 | mm |
| Leiter max. | 0,380 | mm | |
| Lackisoliert Grad 1 min. | 0,396 | mm | |
| Lackisoliert Grad 1 max. | 0,414 | mm | |
| Lackisoliert Grad 2 min. | 0,415 | mm | |
| Lackisoliert Grad 2 max. | 0,434 | mm | |
| Leiter Nenn-Ø | 0,400 | mm | |
| Leiterquerschnitt | 0,126 | mm² | |
| Alu | Widerstand min. | 0,2144 | Ω/m |
| Widerstand max. | 0,2299 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,339 | kg/km | |
| Kupfer | Widerstand min. | 0,1316 | Ω/m |
| Widerstand max. | 0,1407 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,121 | kg/km | |
| Ø | Leiter min. | 0,395 | mm |
| Leiter max. | 0,405 | mm | |
| Lackisoliert Grad 1 min. | 0,421 | mm | |
| Lackisoliert Grad 1 max. | 0,439 | mm | |
| Lackisoliert Grad 2 min. | 0,440 | mm | |
| Lackisoliert Grad 2 max. | 0,459 | mm | |
| Leiter Nenn-Ø | 0,425 | mm | |
| Leiterquerschnitt | 0,142 | mm² | |
| Alu | Widerstand min. | 0,1902 | Ω/m |
| Widerstand max. | 0,2033 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,383 | kg/km | |
| Kupfer | Widerstand min. | 0,1167 | Ω/m |
| Widerstand max. | 0,1245 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,265 | kg/km | |
| Ø | Leiter min. | 0,420 | mm |
| Leiter max. | 0,430 | mm | |
| Lackisoliert Grad 1 min. | 0,447 | mm | |
| Lackisoliert Grad 1 max. | 0,466 | mm | |
| Lackisoliert Grad 2 min. | 0,467 | mm | |
| Lackisoliert Grad 2 max. | 0,488 | mm | |
| Leiter Nenn-Ø | 0,450 | mm | |
| Leiterquerschnitt | 0,159 | mm² | |
| Alu | Widerstand min. | 0,1699 | Ω/m |
| Widerstand max. | 0,1811 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,429 | kg/km | |
| Kupfer | Widerstand min. | 0,1042 | Ω/m |
| Widerstand max. | 0,1109 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,419 | kg/km | |
| Ø | Leiter min. | 0,445 | mm |
| Leiter max. | 0,455 | mm | |
| Lackisoliert Grad 1 min. | 0,472 | mm | |
| Lackisoliert Grad 1 max. | 0,491 | mm | |
| Lackisoliert Grad 2 min. | 0,492 | mm | |
| Lackisoliert Grad 2 max. | 0,513 | mm | |
| Leiter Nenn-Ø | 0,475 | mm | |
| Leiterquerschnitt | 0,177 | mm² | |
| Alu | Widerstand min. | 0,1527 | Ω/m |
| Widerstand max. | 0,1624 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,478 | kg/km | |
| Kupfer | Widerstand min. | 0,0937 | Ω/m |
| Widerstand max. | 0,0994 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,581 | kg/km | |
| Ø | Leiter min. | 0,470 | mm |
| Leiter max. | 0,480 | mm | |
| Lackisoliert Grad 1 min. | 0,499 | mm | |
| Lackisoliert Grad 1 max. | 0,519 | mm | |
| Lackisoliert Grad 2 min. | 0,520 | mm | |
| Lackisoliert Grad 2 max. | 0,541 | mm | |
| Leiter Nenn-Ø | 0,500 | mm | |
| Leiterquerschnitt | 0,196 | mm² | |
| Alu | Widerstand min. | 0,1379 | Ω/m |
| Widerstand max. | 0,1464 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,530 | kg/km | |
| Kupfer | Widerstand min. | 0,0846 | Ω/m |
| Widerstand max. | 0,0896 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,751 | kg/km | |
| Ø | Leiter min. | 0,495 | mm |
| Leiter max. | 0,505 | mm | |
| Lackisoliert Grad 1 min. | 0,524 | mm | |
| Lackisoliert Grad 1 max. | 0,544 | mm | |
| Lackisoliert Grad 2 min. | 0,545 | mm | |
| Lackisoliert Grad 2 max. | 0,566 | mm | |
| Leiter Nenn-Ø | 0,530 | mm | |
| Leiterquerschnitt | 0,221 | mm² | |
| Alu | Widerstand min. | 0,1224 | Ω/m |
| Widerstand max. | 0,1306 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,596 | kg/km | |
| Kupfer | Widerstand min. | 0,0751 | Ω/m |
| Widerstand max. | 0,0800 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,968 | kg/km | |
| Ø | Leiter min. | 0,524 | mm |
| Leiter max. | 0,536 | mm | |
| Lackisoliert Grad 1 min. | 0,555 | mm | |
| Lackisoliert Grad 1 max. | 0,576 | mm | |
| Lackisoliert Grad 2 min. | 0,577 | mm | |
| Lackisoliert Grad 2 max. | 0,600 | mm | |
| Leiter Nenn-Ø | 0,560 | mm | |
| Leiterquerschnitt | 0,246 | mm² | |
| Alu | Widerstand min. | 0,1098 | Ω/m |
| Widerstand max. | 0,1169 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,665 | kg/km | |
| Kupfer | Widerstand min. | 0,0674 | Ω/m |
| Widerstand max. | 0,0715 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,197 | kg/km | |
| Ø | Leiter min. | 0,554 | mm |
| Leiter max. | 0,566 | mm | |
| Lackisoliert Grad 1 min. | 0,585 | mm | |
| Lackisoliert Grad 1 max. | 0,606 | mm | |
| Lackisoliert Grad 2 min. | 0,607 | mm | |
| Lackisoliert Grad 2 max. | 0,630 | mm | |
| Leiter Nenn-Ø | 0,600 | mm | |
| Leiterquerschnitt | 0,283 | mm² | |
| Alu | Widerstand min. | 0,0958 | Ω/m |
| Widerstand max. | 0,1017 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,763 | kg/km | |
| Kupfer | Widerstand min. | 0,0588 | Ω/m |
| Widerstand max. | 0,0622 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,522 | kg/km | |
| Ø | Leiter min. | 0,594 | mm |
| Leiter max. | 0,606 | mm | |
| Lackisoliert Grad 1 min. | 0,627 | mm | |
| Lackisoliert Grad 1 max. | 0,649 | mm | |
| Lackisoliert Grad 2 min. | 0,650 | mm | |
| Lackisoliert Grad 2 max. | 0,674 | mm | |
| Leiter Nenn-Ø | 0,630 | mm | |
| Leiterquerschnitt | 0,312 | mm² | |
| Alu | Widerstand min. | 0,0870 | Ω/m |
| Widerstand max. | 0,0921 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,842 | kg/km | |
| Kupfer | Widerstand min. | 0,0534 | Ω/m |
| Widerstand max. | 0,0564 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,781 | kg/km | |
| Ø | Leiter min. | 0,624 | mm |
| Leiter max. | 0,636 | mm | |
| Lackisoliert Grad 1 min. | 0,657 | mm | |
| Lackisoliert Grad 1 max. | 0,679 | mm | |
| Lackisoliert Grad 2 min. | 0,680 | mm | |
| Lackisoliert Grad 2 max. | 0,704 | mm | |
| Leiter Nenn-Ø | 0,670 | mm | |
| Leiterquerschnitt | 0,353 | mm² | |
| Alu | Widerstand min. | 0,0767 | Ω/m |
| Widerstand max. | 0,0816 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,952 | kg/km | |
| Kupfer | Widerstand min. | 0,0471 | Ω/m |
| Widerstand max. | 0,0499 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,145 | kg/km | |
| Ø | Leiter min. | 0,663 | mm |
| Leiter max. | 0,677 | mm | |
| Lackisoliert Grad 1 min. | 0,698 | mm | |
| Lackisoliert Grad 1 max. | 0,722 | mm | |
| Lackisoliert Grad 2 min. | 0,723 | mm | |
| Lackisoliert Grad 2 max. | 0,749 | mm | |
| Leiter Nenn-Ø | 0,710 | mm | |
| Leiterquerschnitt | 0,396 | mm² | |
| Alu | Widerstand min. | 0,0684 | Ω/m |
| Widerstand max. | 0,0726 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,069 | kg/km | |
| Kupfer | Widerstand min. | 0,0420 | Ω/m |
| Widerstand max. | 0,0444 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,532 | kg/km | |
| Ø | Leiter min. | 0,703 | mm |
| Leiter max. | 0,717 | mm | |
| Lackisoliert Grad 1 min. | 0,738 | mm | |
| Lackisoliert Grad 1 max. | 0,762 | mm | |
| Lackisoliert Grad 2 min. | 0,763 | mm | |
| Lackisoliert Grad 2 max. | 0,789 | mm | |
| Leiter Nenn-Ø | 0,750 | mm | |
| Leiterquerschnitt | 0,442 | mm² | |
| Alu | Widerstand min. | 0,0612 | Ω/m |
| Widerstand max. | 0,0651 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,193 | kg/km | |
| Kupfer | Widerstand min. | 0,0376 | Ω/m |
| Widerstand max. | 0,0399 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,941 | kg/km | |
| Ø | Leiter min. | 0,742 | mm |
| Leiter max. | 0,758 | mm | |
| Lackisoliert Grad 1 min. | 0,780 | mm | |
| Lackisoliert Grad 1 max. | 0,805 | mm | |
| Lackisoliert Grad 2 min. | 0,806 | mm | |
| Lackisoliert Grad 2 max. | 0,834 | mm | |
| Leiter Nenn-Ø | 0,800 | mm | |
| Leiterquerschnitt | 0,503 | mm² | |
| Alu | Widerstand min. | 0,0539 | Ω/m |
| Widerstand max. | 0,0572 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,357 | kg/km | |
| Kupfer | Widerstand min. | 0,0331 | Ω/m |
| Widerstand max. | 0,0350 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 4,484 | kg/km | |
| Ø | Leiter min. | 0,792 | mm |
| Leiter max. | 0,808 | mm | |
| Lackisoliert Grad 1 min. | 0,830 | mm | |
| Lackisoliert Grad 1 max. | 0,855 | mm | |
| Lackisoliert Grad 2 min. | 0,856 | mm | |
| Lackisoliert Grad 2 max. | 0,884 | mm | |
| Leiter Nenn-Ø | 0,850 | mm | |
| Leiterquerschnitt | 0,567 | mm² | |
| Alu | Widerstand min. | 0,0477 | Ω/m |
| Widerstand max. | 0,0507 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,532 | kg/km | |
| Kupfer | Widerstand min. | 0,0292 | Ω/m |
| Widerstand max. | 0,0310 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 5,062 | kg/km | |
| Ø | Leiter min. | 0,841 | mm |
| Leiter max. | 0,859 | mm | |
| Lackisoliert Grad 1 min. | 0,882 | mm | |
| Lackisoliert Grad 1 max. | 0,909 | mm | |
| Lackisoliert Grad 2 min. | 0,910 | mm | |
| Lackisoliert Grad 2 max. | 0,939 | mm | |
| Leiter Nenn-Ø | 0,900 | mm | |
| Leiterquerschnitt | 0,636 | mm² | |
| Alu | Widerstand min. | 0,0426 | Ω/m |
| Widerstand max. | 0,0452 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,718 | kg/km | |
| Kupfer | Widerstand min. | 0,0261 | Ω/m |
| Widerstand max. | 0,0277 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 5,675 | kg/km | |
| Ø | Leiter min. | 0,891 | mm |
| Leiter max. | 0,909 | mm | |
| Lackisoliert Grad 1 min. | 0,932 | mm | |
| Lackisoliert Grad 1 max. | 0,959 | mm | |
| Lackisoliert Grad 2 min. | 0,960 | mm | |
| Lackisoliert Grad 2 max. | 0,989 | mm | |
| Leiter Nenn-Ø | 0,950 | mm | |
| Leiterquerschnitt | 0,709 | mm² | |
| Alu | Widerstand min. | 0,0382 | Ω/m |
| Widerstand max. | 0,0406 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,914 | kg/km | |
| Kupfer | Widerstand min. | 0,0234 | Ω/m |
| Widerstand max. | 0,0248 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 6,323 | kg/km | |
| Ø | Leiter min. | 0,940 | mm |
| Leiter max. | 0,960 | mm | |
| Lackisoliert Grad 1 min. | 0,984 | mm | |
| Lackisoliert Grad 1 max. | 1,012 | mm | |
| Lackisoliert Grad 2 min. | 1,013 | mm | |
| Lackisoliert Grad 2 max. | 1,044 | mm | |
| Leiter Nenn-Ø | 1,000 | mm | |
| Leiterquerschnitt | 0,785 | mm² | |
| Alu | Widerstand min. | 0,0345 | Ω/m |
| Widerstand max. | 0,0366 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,121 | kg/km | |
| Kupfer | Widerstand min. | 0,0212 | Ω/m |
| Widerstand max. | 0,0224 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 7,006 | kg/km | |
| Ø | Leiter min. | 0,990 | mm |
| Leiter max. | 1,010 | mm | |
| Lackisoliert Grad 1 min. | 1,034 | mm | |
| Lackisoliert Grad 1 max. | 1,062 | mm | |
| Lackisoliert Grad 2 min. | 1,063 | mm | |
| Lackisoliert Grad 2 max. | 1,094 | mm | |
| Leiter Nenn-Ø | 1,060 | mm | |
| Leiterquerschnitt | 0,882 | mm² | |
| Alu | Widerstand min. | 0,0307 | Ω/m |
| Widerstand max. | 0,0326 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,383 | kg/km | |
| Kupfer | Widerstand min. | 0,0188 | Ω/m |
| Widerstand max. | 0,0199 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 7,872 | kg/km | |
| Ø | Leiter min. | 1,049 | mm |
| Leiter max. | 1,071 | mm | |
| Lackisoliert Grad 1 min. | 1,094 | mm | |
| Lackisoliert Grad 1 max. | 1,124 | mm | |
| Lackisoliert Grad 2 min. | 1,125 | mm | |
| Lackisoliert Grad 2 max. | 1,157 | mm | |
| Leiter Nenn-Ø | 1,120 | mm | |
| Leiterquerschnitt | 0,985 | mm² | |
| Alu | Widerstand min. | 0,0275 | Ω/m |
| Widerstand max. | 0,0292 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,660 | kg/km | |
| Kupfer | Widerstand min. | 0,0169 | Ω/m |
| Widerstand max. | 0,0178 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 8,788 | kg/km | |
| Ø | Leiter min. | 1,109 | mm |
| Leiter max. | 1,131 | mm | |
| Lackisoliert Grad 1 min. | 1,154 | mm | |
| Lackisoliert Grad 1 max. | 1,184 | mm | |
| Lackisoliert Grad 2 min. | 1,185 | mm | |
| Lackisoliert Grad 2 max. | 1,217 | mm | |
| Leiter Nenn-Ø | 1,180 | mm | |
| Leiterquerschnitt | 1,094 | mm² | |
| Alu | Widerstand min. | 0,0248 | Ω/m |
| Widerstand max. | 0,0263 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,953 | kg/km | |
| Kupfer | Widerstand min. | 0,0152 | Ω/m |
| Widerstand max. | 0,0161 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 9,755 | kg/km | |
| Ø | Leiter min. | 1,168 | mm |
| Leiter max. | 1,192 | mm | |
| Lackisoliert Grad 1 min. | 1,215 | mm | |
| Lackisoliert Grad 1 max. | 1,246 | mm | |
| Lackisoliert Grad 2 min. | 1,247 | mm | |
| Lackisoliert Grad 2 max. | 1,279 | mm | |
| Leiter Nenn-Ø | 1,250 | mm | |
| Leiterquerschnitt | 1,227 | mm² | |
| Alu | Widerstand min. | 0,0220 | Ω/m |
| Widerstand max. | 0,0234 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 3,313 | kg/km | |
| Kupfer | Widerstand min. | 0,0135 | Ω/m |
| Widerstand max. | 0,0143 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 10,946 | kg/km | |
| Ø | Leiter min. | 1,237 | mm |
| Leiter max. | 1,263 | mm | |
| Lackisoliert Grad 1 min. | 1,285 | mm | |
| Lackisoliert Grad 1 max. | 1,316 | mm | |
| Lackisoliert Grad 2 min. | 1,317 | mm | |
| Lackisoliert Grad 2 max. | 1,349 | mm | |
| Leiter Nenn-Ø | 1,320 | mm | |
| Leiterquerschnitt | 1,368 | mm² | |
| Alu | Widerstand min. | 0,0198 | Ω/m |
| Widerstand max. | 0,0210 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 3,695 | kg/km | |
| Kupfer | Widerstand min. | 0,0121 | Ω/m |
| Widerstand max. | 0,0129 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 12,207 | kg/km | |
| Ø | Leiter min. | 1,307 | mm |
| Leiter max. | 1,333 | mm | |
| Lackisoliert Grad 1 min. | 1,356 | mm | |
| Lackisoliert Grad 1 max. | 1,388 | mm | |
| Lackisoliert Grad 2 min. | 1,389 | mm | |
| Lackisoliert Grad 2 max. | 1,422 | mm | |
| Leiter Nenn-Ø | 1,400 | mm | |
| Leiterquerschnitt | 1,539 | mm² | |
| Alu | Widerstand min. | 0,0176 | Ω/m |
| Widerstand max. | 0,0187 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 4,156 | kg/km | |
| Kupfer | Widerstand min. | 0,0108 | Ω/m |
| Widerstand max. | 0,0114 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 13,731 | kg/km | |
| Ø | Leiter min. | 1,386 | mm |
| Leiter max. | 1,414 | mm | |
| Lackisoliert Grad 1 min. | 1,436 | mm | |
| Lackisoliert Grad 1 max. | 1,468 | mm | |
| Lackisoliert Grad 2 min. | 1,469 | mm | |
| Lackisoliert Grad 2 max. | 1,502 | mm | |
| Leiter Nenn-Ø | 1,500 | mm | |
| Leiterquerschnitt | 1,767 | mm² | |
| Alu | Widerstand min. | 0,0153 | Ω/m |
| Widerstand max. | 0,0163 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 4,771 | kg/km | |
| Kupfer | Widerstand min. | 0,0094 | Ω/m |
| Widerstand max. | 0,0100 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 15,763 | kg/km | |
| Ø | Leiter min. | 1,485 | mm |
| Leiter max. | 1,515 | mm | |
| Lackisoliert Grad 1 min. | 1,538 | mm | |
| Lackisoliert Grad 1 max. | 1,570 | mm | |
| Lackisoliert Grad 2 min. | 1,571 | mm | |
| Lackisoliert Grad 2 max. | 1,606 | mm | |
| Leiter Nenn-Ø | 1,600 | mm | |
| Leiterquerschnitt | 2,011 | mm² | |
| Alu | Widerstand min. | 0,0135 | Ω/m |
| Widerstand max. | 0,0143 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 5,429 | kg/km | |
| Kupfer | Widerstand min. | 0,0083 | Ω/m |
| Widerstand max. | 0,0087 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 17,935 | kg/km | |
| Ø | Leiter min. | 1,584 | mm |
| Leiter max. | 1,616 | mm | |
| Lackisoliert Grad 1 min. | 1,638 | mm | |
| Lackisoliert Grad 1 max. | 1,670 | mm | |
| Lackisoliert Grad 2 min. | 1,671 | mm | |
| Lackisoliert Grad 2 max. | 1,706 | mm | |
| Leiter Nenn-Ø | 1,700 | mm | |
| Leiterquerschnitt | 2,270 | mm² | |
| Alu | Widerstand min. | 0,0119 | Ω/m |
| Widerstand max. | 0,0127 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 6,128 | kg/km | |
| Kupfer | Widerstand min. | 0,0073 | Ω/m |
| Widerstand max. | 0,0078 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 20,247 | kg/km | |
| Ø | Leiter min. | 1,683 | mm |
| Leiter max. | 1,717 | mm | |
| Lackisoliert Grad 1 min. | 1,739 | mm | |
| Lackisoliert Grad 1 max. | 1,772 | mm | |
| Lackisoliert Grad 2 min. | 1,773 | mm | |
| Lackisoliert Grad 2 max. | 1,809 | mm | |
| Leiter Nenn-Ø | 1,800 | mm | |
| Leiterquerschnitt | 2,545 | mm² | |
| Alu | Widerstand min. | 0,0106 | Ω/m |
| Widerstand max. | 0,0113 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 6,871 | kg/km | |
| Kupfer | Widerstand min. | 0,0065 | Ω/m |
| Widerstand max. | 0,0069 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 22,699 | kg/km | |
| Ø | Leiter min. | 1,782 | mm |
| Leiter max. | 1,818 | mm | |
| Lackisoliert Grad 1 min. | 1,839 | mm | |
| Lackisoliert Grad 1 max. | 1,872 | mm | |
| Lackisoliert Grad 2 min. | 1,873 | mm | |
| Lackisoliert Grad 2 max. | 1,909 | mm | |
| Leiter Nenn-Ø | 1,900 | mm | |
| Leiterquerschnitt | 2,835 | mm² | |
| Alu | Widerstand min. | 0,0096 | Ω/m |
| Widerstand max. | 0,0101 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 7,655 | kg/km | |
| Kupfer | Widerstand min. | 0,0059 | Ω/m |
| Widerstand max. | 0,0062 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 25,291 | kg/km | |
| Ø | Leiter min. | 1,881 | mm |
| Leiter max. | 1,919 | mm | |
| Lackisoliert Grad 1 min. | 1,940 | mm | |
| Lackisoliert Grad 1 max. | 1,974 | mm | |
| Lackisoliert Grad 2 min. | 1,975 | mm | |
| Lackisoliert Grad 2 max. | 2,012 | mm | |
| Leiter Nenn-Ø | 2,000 | mm | |
| Leiterquerschnitt | 3,142 | mm² | |
| Alu | Widerstand min. | 0,0086 | Ω/m |
| Widerstand max. | 0,0091 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 8,482 | kg/km | |
| Kupfer | Widerstand min. | 0,0053 | Ω/m |
| Widerstand max. | 0,0056 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 28,023 | kg/km | |
| Ø | Leiter min. | 1,980 | mm |
| Leiter max. | 2,020 | mm | |
| Lackisoliert Grad 1 min. | 2,040 | mm | |
| Lackisoliert Grad 1 max. | 2,074 | mm | |
| Lackisoliert Grad 2 min. | 2,075 | mm | |
| Lackisoliert Grad 2 max. | 2,112 | mm | |
| Leiter Nenn-Ø | 2,120 | mm | |
| Leiterquerschnitt | 3,530 | mm² | |
| Alu | Widerstand min. | 0,0077 | Ω/m |
| Widerstand max. | 0,0081 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 9,531 | kg/km | |
| Kupfer | Widerstand min. | 0,0047 | Ω/m |
| Widerstand max. | 0,0050 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 31,487 | kg/km | |
| Ø | Leiter min. | 2,099 | mm |
| Leiter max. | 2,141 | mm | |
| Lackisoliert Grad 1 min. | 2,161 | mm | |
| Lackisoliert Grad 1 max. | 2,196 | mm | |
| Lackisoliert Grad 2 min. | 2,197 | mm | |
| Lackisoliert Grad 2 max. | 2,235 | mm | |
| Leiter Nenn-Ø | 2,240 | mm | |
| Leiterquerschnitt | 3,941 | mm² | |
| Alu | Widerstand min. | 0,0069 | Ω/m |
| Widerstand max. | 0,0073 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 10,640 | kg/km | |
| Kupfer | Widerstand min. | 0,0042 | Ω/m |
| Widerstand max. | 0,0045 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 35,152 | kg/km | |
| Ø | Leiter min. | 2,218 | mm |
| Leiter max. | 2,262 | mm | |
| Lackisoliert Grad 1 min. | 2,281 | mm | |
| Lackisoliert Grad 1 max. | 2,316 | mm | |
| Lackisoliert Grad 2 min. | 2,317 | mm | |
| Lackisoliert Grad 2 max. | 2,355 | mm | |
| Leiter Nenn-Ø | 2,360 | mm | |
| Leiterquerschnitt | 4,374 | mm² | |
| Alu | Widerstand min. | 0,0062 | Ω/m |
| Widerstand max. | 0,0066 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 11,811 | kg/km | |
| Kupfer | Widerstand min. | 0,0038 | Ω/m |
| Widerstand max. | 0,0040 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 39,019 | kg/km | |
| Ø | Leiter min. | 2,336 | mm |
| Leiter max. | 2,384 | mm | |
| Lackisoliert Grad 1 min. | 2,402 | mm | |
| Lackisoliert Grad 1 max. | 2,438 | mm | |
| Lackisoliert Grad 2 min. | 2,439 | mm | |
| Lackisoliert Grad 2 max. | 2,478 | mm | |
| Leiter Nenn-Ø | 2,500 | mm | |
| Leiterquerschnitt | 4,909 | mm² | |
| Alu | Widerstand min. | 0,0055 | Ω/m |
| Widerstand max. | 0,0059 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 13,254 | kg/km | |
| Kupfer | Widerstand min. | 0,0034 | Ω/m |
| Widerstand max. | 0,0036 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 43,786 | kg/km | |
| Ø | Leiter min. | 2,475 | mm |
| Leiter max. | 2,525 | mm | |
| Lackisoliert Grad 1 min. | 2,542 | mm | |
| Lackisoliert Grad 1 max. | 2,578 | mm | |
| Lackisoliert Grad 2 min. | 2,579 | mm | |
| Lackisoliert Grad 2 max. | 2,618 | mm | |
| Leiter Nenn-Ø | 2,650 | mm | |
| Leiterquerschnitt | 5,515 | mm² | |
| Alu | Widerstand min. | 0,0049 | Ω/m |
| Widerstand max. | 0,0052 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 14,892 | kg/km | |
| Kupfer | Widerstand min. | 0,0030 | Ω/m |
| Widerstand max. | 0,0032 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 49,198 | kg/km | |
| Ø | Leiter min. | 2,623 | mm |
| Leiter max. | 2,677 | mm | |
| Lackisoliert Grad 1 min. | 2,693 | mm | |
| Lackisoliert Grad 1 max. | 2,730 | mm | |
| Lackisoliert Grad 2 min. | 2,731 | mm | |
| Lackisoliert Grad 2 max. | 2,772 | mm | |
| Leiter Nenn-Ø | 2,800 | mm | |
| Leiterquerschnitt | 6,158 | mm² | |
| Alu | Widerstand min. | 0,0044 | Ω/m |
| Widerstand max. | 0,0047 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 16,625 | kg/km | |
| Kupfer | Widerstand min. | 0,0027 | Ω/m |
| Widerstand max. | 0,0029 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 54,925 | kg/km | |
| Ø | Leiter min. | 2,772 | mm |
| Leiter max. | 2,828 | mm | |
| Lackisoliert Grad 1 min. | 2,843 | mm | |
| Lackisoliert Grad 1 max. | 2,880 | mm | |
| Lackisoliert Grad 2 min. | 2,881 | mm | |
| Lackisoliert Grad 2 max. | 2,922 | mm | |
| Leiter Nenn-Ø | 3,000 | mm | |
| Leiterquerschnitt | 7,069 | mm² | |
| Alu | Widerstand min. | 0,0038 | Ω/m |
| Widerstand max. | 0,0041 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 19,085 | kg/km | |
| Kupfer | Widerstand min. | 0,0024 | Ω/m |
| Widerstand max. | 0,0025 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 63,052 | kg/km | |
| Ø | Leiter min. | 2,970 | mm |
| Leiter max. | 3,030 | mm | |
| Lackisoliert Grad 1 min. | 3,045 | mm | |
| Lackisoliert Grad 1 max. | 3,083 | mm | |
| Lackisoliert Grad 2 min. | 3,084 | mm | |
| Lackisoliert Grad 2 max. | 3,126 | mm | |
| Leiter Nenn-Ø | 3,150 | mm | |
| Leiterquerschnitt | 7,793 | mm² | |
| Alu | Widerstand min. | 0,0035 | Ω/m |
| Widerstand max. | 0,0037 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 21,041 | kg/km | |
| Kupfer | Widerstand min. | 0,0021 | Ω/m |
| Widerstand max. | 0,0023 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 69,515 | kg/km | |
| Ø | Leiter min. | 3,118 | mm |
| Leiter max. | 3,182 | mm | |
| Lackisoliert Grad 1 min. | 3,195 | mm | |
| Lackisoliert Grad 1 max. | 3,233 | mm | |
| Lackisoliert Grad 2 min. | 3,234 | mm | |
| Lackisoliert Grad 2 max. | 3,276 | mm | |
| Leiter Nenn-Ø | 3,350 | mm | |
| Leiterquerschnitt | 8,814 | mm² | |
| Alu | Widerstand min. | 0,0031 | Ω/m |
| Widerstand max. | 0,0033 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 23,798 | kg/km | |
| Kupfer | Widerstand min. | 0,0019 | Ω/m |
| Widerstand max. | 0,0020 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 78,622 | kg/km | |
| Ø | Leiter min. | 3,316 | mm |
| Leiter max. | 3,384 | mm | |
| Lackisoliert Grad 1 min. | 3,396 | mm | |
| Lackisoliert Grad 1 max. | 3,435 | mm | |
| Lackisoliert Grad 2 min. | 3,436 | mm | |
| Lackisoliert Grad 2 max. | 3,479 | mm | |
| Leiter Nenn-Ø | 3,550 | mm | |
| Leiterquerschnitt | 9,898 | mm² | |
| Alu | Widerstand min. | 0,0027 | Ω/m |
| Widerstand max. | 0,0029 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 26,725 | kg/km | |
| Kupfer | Widerstand min. | 0,0017 | Ω/m |
| Widerstand max. | 0,0018 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 88,290 | kg/km | |
| Ø | Leiter min. | 3,514 | mm |
| Leiter max. | 3,586 | mm | |
| Lackisoliert Grad 1 min. | 3,596 | mm | |
| Lackisoliert Grad 1 max. | 3,635 | mm | |
| Lackisoliert Grad 2 min. | 3,636 | mm | |
| Lackisoliert Grad 2 max. | 3,679 | mm | |
| Leiter Nenn-Ø | 3,750 | mm | |
| Leiterquerschnitt | 11,045 | mm² | |
| Alu | Widerstand min. | 0,0025 | Ω/m |
| Widerstand max. | 0,0026 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 29,821 | kg/km | |
| Kupfer | Widerstand min. | 0,0015 | Ω/m |
| Widerstand max. | 0,0016 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 98,518 | kg/km | |
| Ø | Leiter min. | 3,712 | mm |
| Leiter max. | 3,788 | mm | |
| Lackisoliert Grad 1 min. | 3,797 | mm | |
| Lackisoliert Grad 1 max. | 3,838 | mm | |
| Lackisoliert Grad 2 min. | 3,839 | mm | |
| Lackisoliert Grad 2 max. | 3,883 | mm | |
| Leiter Nenn-Ø | 4,000 | mm | |
| Leiterquerschnitt | 12,566 | mm² | |
| Alu | Widerstand min. | 0,0022 | Ω/m |
| Widerstand max. | 0,0023 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 33,929 | kg/km | |
| Kupfer | Widerstand min. | 0,0013 | Ω/m |
| Widerstand max. | 0,0014 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 112,092 | kg/km | |
| Ø | Leiter min. | 3,960 | mm |
| Leiter max. | 4,040 | mm | |
| Lackisoliert Grad 1 min. | 4,047 | mm | |
| Lackisoliert Grad 1 max. | 4,088 | mm | |
| Lackisoliert Grad 2 min. | 4,089 | mm | |
| Lackisoliert Grad 2 max. | 4,133 | mm | |
| Leiter Nenn-Ø | 4,250 | mm | |
| Leiterquerschnitt | 14,186 | mm² | |
| Alu | Widerstand min. | 0,0019 | Ω/m |
| Widerstand max. | 0,0020 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 38,303 | kg/km | |
| Kupfer | Widerstand min. | 0,0012 | Ω/m |
| Widerstand max. | 0,0012 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 126,541 | kg/km | |
| Ø | Leiter min. | 4,207 | mm |
| Leiter max. | 4,293 | mm | |
| Lackisoliert Grad 1 min. | 4,299 | mm | |
| Lackisoliert Grad 1 max. | 4,341 | mm | |
| Lackisoliert Grad 2 min. | 4,342 | mm | |
| Lackisoliert Grad 2 max. | 4,387 | mm | |
| Leiter Nenn-Ø | 4,500 | mm | |
| Leiterquerschnitt | 15,904 | mm² | |
| Alu | Widerstand min. | 0,0017 | Ω/m |
| Widerstand max. | 0,0018 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 42,942 | kg/km | |
| Kupfer | Widerstand min. | 0,0010 | Ω/m |
| Widerstand max. | 0,0011 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 141,866 | kg/km | |
| Ø | Leiter min. | 4,455 | mm |
| Leiter max. | 4,545 | mm | |
| Lackisoliert Grad 1 min. | 4,549 | mm | |
| Lackisoliert Grad 1 max. | 4,591 | mm | |
| Lackisoliert Grad 2 min. | 4,592 | mm | |
| Lackisoliert Grad 2 max. | 4,637 | mm | |
| Leiter Nenn-Ø | 4,750 | mm | |
| Leiterquerschnitt | 17,721 | mm² | |
| Alu | Widerstand min. | 0,0015 | Ω/m |
| Widerstand max. | 0,0016 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 47,845 | kg/km | |
| Kupfer | Widerstand min. | 0,0009 | Ω/m |
| Widerstand max. | 0,0010 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 158,067 | kg/km | |
| Ø | Leiter min. | 4,702 | mm |
| Leiter max. | 4,798 | mm | |
| Lackisoliert Grad 1 min. | 4,800 | mm | |
| Lackisoliert Grad 1 max. | 4,843 | mm | |
| Lackisoliert Grad 2 min. | 4,844 | mm | |
| Lackisoliert Grad 2 max. | 4,891 | mm | |
| Leiter Nenn-Ø | 5,000 | mm | |
| Leiterquerschnitt | 19,635 | mm² | |
| Alu | Widerstand min. | 0,0014 | Ω/m |
| Widerstand max. | 0,0015 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 53,014 | kg/km | |
| Kupfer | Widerstand min. | 0,0008 | Ω/m |
| Widerstand max. | 0,0009 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 175,144 | kg/km | |
| Ø | Leiter min. | 4,950 | mm |
| Leiter max. | 5,050 | mm | |
| Lackisoliert Grad 1 min. | 5,050 | mm | |
| Lackisoliert Grad 1 max. | 5,093 | mm | |
| Lackisoliert Grad 2 min. | 5,094 | mm | |
| Lackisoliert Grad 2 max. | 5,141 | mm | |
